cad中如何捕捉距离端点一定距离的点

我们都知道cad的捕捉设置了可以精确捕捉端点、中点这些特征点。但是对于捕捉到端点指定距离的点,仅仅依靠对一定距离的点。

操作方法

  • 01

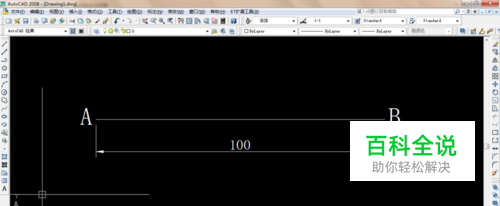

    首先,我们在cad中绘制出一条100个图形单位的直线。A点为直线左端点,B点为直线右端点。下面介绍如何精确捕捉在直线距离A点为15个图形单位的点。

  • 02

    方法一:

  • 03

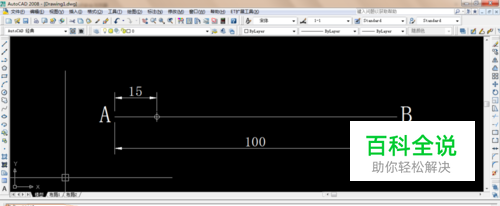

    在命令栏输入point,回车。接着输入'cal,回车。接下来可以看到命令的提示,end,15),回车。根据命令提示先在直线上A点附近单击鼠标左键,后在直线上B点附近单击鼠标左键。这时就可以发现在直线AB上绘制了一个点。标注A点至该点的距离可以发现标注值为15。最终成果入下图。

  • 04

    方法二:

  • 05

    该方法与方法一类似。在命令栏输入如下命令point、回车——'cal、回车——plt(end,end,0.15)、回车,接下来的操作如同方法一。
