CAD教你画手机平面图

电脑软件

  • 01

    名称： 清华PCCAD2008

  • 02

    大小： 3g 版本： 2008 类别： 图形处理 语言： 中文

  • 03

    应用平台： windows / Mac OS X / Linux

  • 04

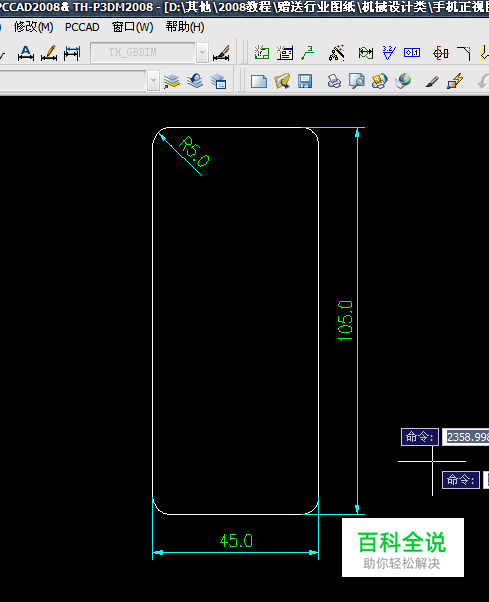

    打开CAD,先画一个矩形,尺寸105x45,可以用快捷键L,也可以直接拉矩形。然后用倒角F,把矩形的4个角都倒半斤为5的倒角,如图:

  • 05

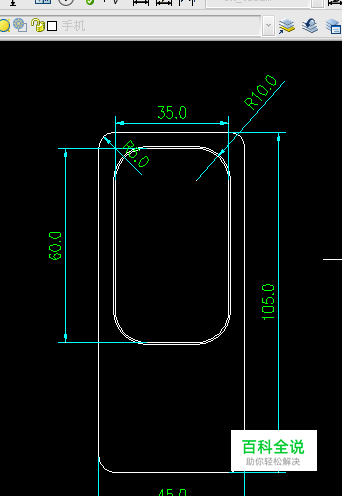

    手机屏幕:先画一个60x35的矩形,倒角45°,半径为10,再向外拉伸多0.5的相同图像,如图:

  • 06

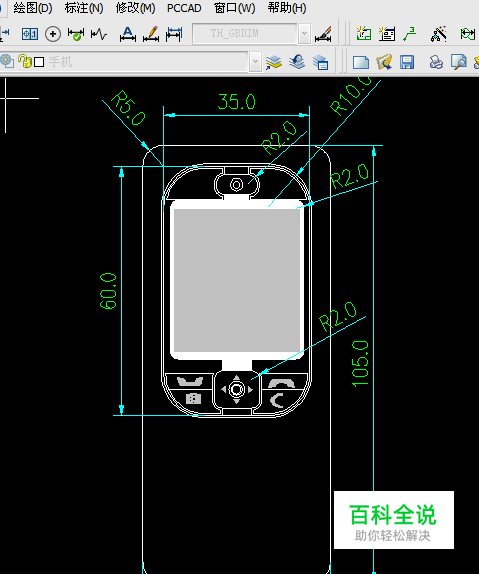

    屏幕上按钮的布置,依次画上各个按钮,并填充:

  • 07

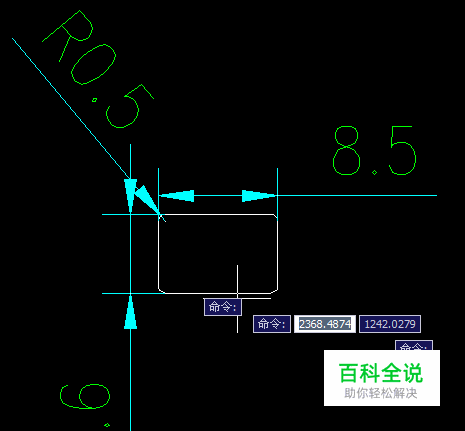

    按键:8.5x5.6的矩形,并倒圆角0.5

  • 08

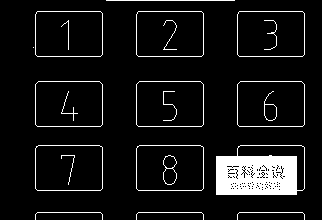

    按键的布置:12个相同的按钮布置好,然后写上数字和符号

  • 09

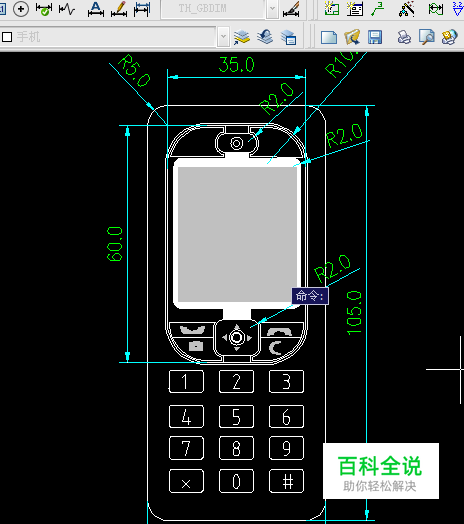

    最终的效果图:

  • 10

    注意事项：在画的过程中要排版好，要做的大小位置合适、美观。如果要效果图的私信给我。
