CAD的图层怎么保存总结

每次打开CAD画图是都要重新设置图层，很烦！    这里我总结了两种比较实用的两种方法供大家参考。

方法一

  • 01

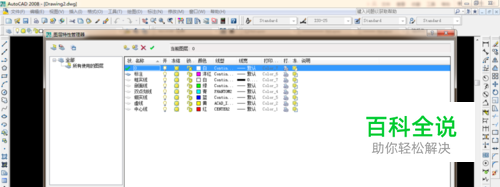

    打开CAD并设置好我们的图层。

  • 02

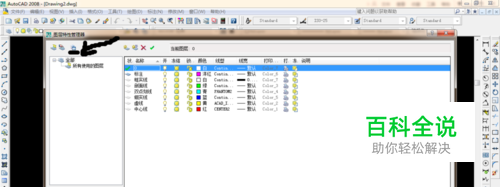

    打开图片中箭头所指的按钮（图层状态管理器）。

  • 03

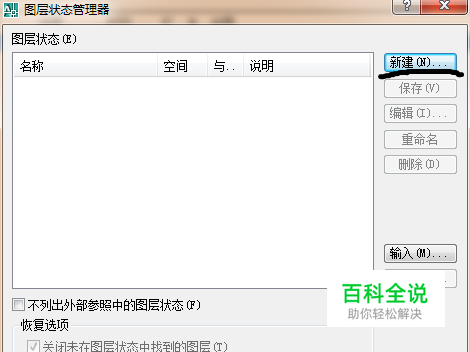

    点击新建按钮.

  • 04

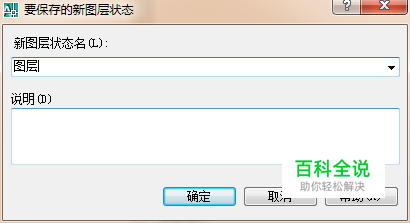

    输入名称并保存。

  • 05

    点击输出按钮。

  • 06

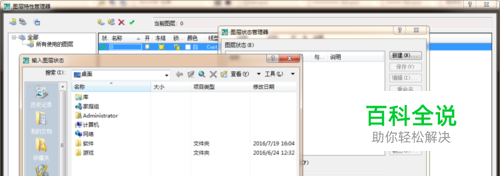

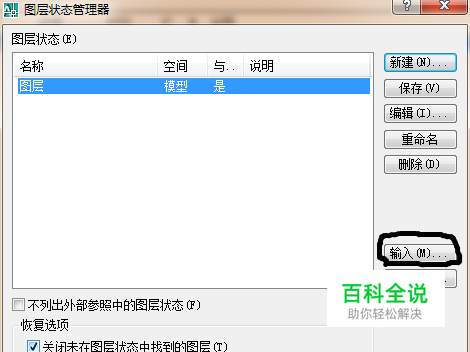

    然后选择保存地址确定就行了啦！  下次打开CAD时进入图层管理器，还是点击图层状态管理器按钮，并点击里面的输入按钮。

  • 07

    选择之前保存的图层地址就行了。注意：下面的文件类型要是“图层状态（*.las）”。

方法二

  • 01

    开始和方法一一样设置号图层。

  • 02

    关闭图层管理器并点击保存。

  • 03

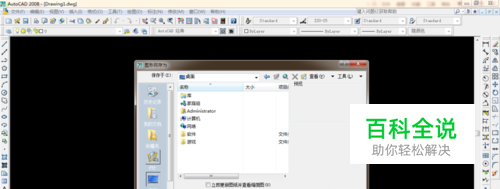

    选择下面的文件类型要为“图形样板（*.dwt）”，输入名称选择好保存地址后保存即可。

  • 04

    重新打开CAD选择新建，选择下面的文件类型要为“图形样板（*.dwt）”，找到之前保存的模板就行了。

  • 05

    个人比较推荐第二种方法，因为我们每次画图除了图层外还要设置各种其他标准样式，所以一次性将我们经常需要的设置都完成再保存为模板后下次直接用这个模板就行了，这样既节约时间有提高了效率。
