网络摄像机安装拾音器进行同步录音的方法

在有些环境下,不光要进行视频监控,还要
同步录音,这就需要在有摄像头的同时,还要接录音设备----
拾音器。
下面就来说说如何在网络摄像机上接拾音器。
原理:
拾音器在
供电状态下通过
音频线将采集的音频传输到
网络摄像机,共同通过
网线传输到
硬盘录像机进行音频录制。

准备工作

  • 01

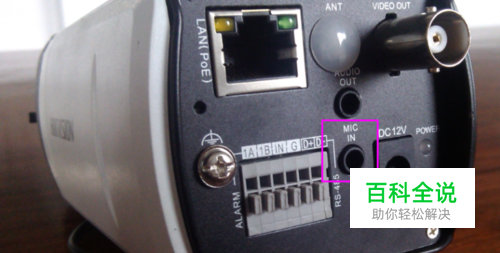

    网络摄像机 带有 音频输入插孔的网络摄像机,一般音频插孔标志为 Mic in/line in。此篇文章是假设网络摄像机已经处于正常工作状态下,所以,关于网络摄像机不赘述。

  • 02

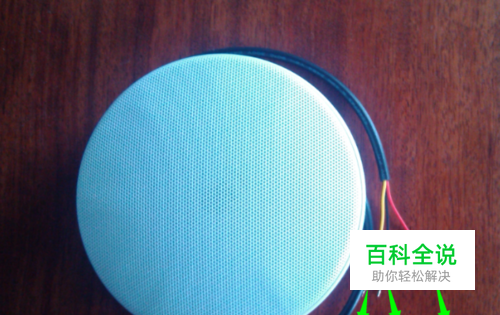

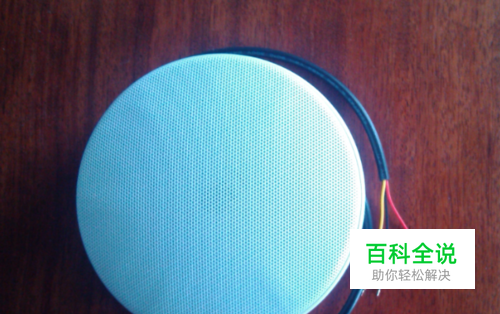

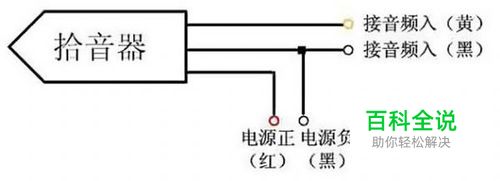

    拾音器 拾音器是采集声音的主要设备,原理我们可以理解为 麦克风+放大器。一般的拾音器采用 三线制、四线制,电源正极、音频信号线(正)、公共地。以下图中三线制拾音器为例, 红线为电源正极,接12V直流电源适配器正极;黄色为音频信号线,接音频插头线中的音频线;黑色为公共地,接12V直流电源适配器负极和音频头地线。

  • 03

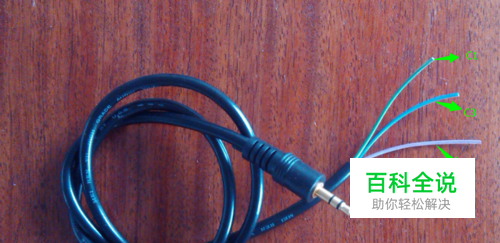

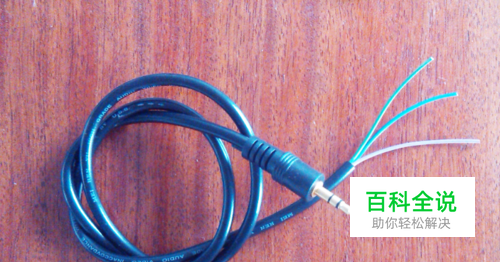

    3.5mm音频插头 (拾音器原配的没有,需另配) 有的插头里面有两根线(这种接线比较明确),也有的有三根线 [其中一根(此处的蓝线) 是用不到的,只用红、绿 ]。

  • 04

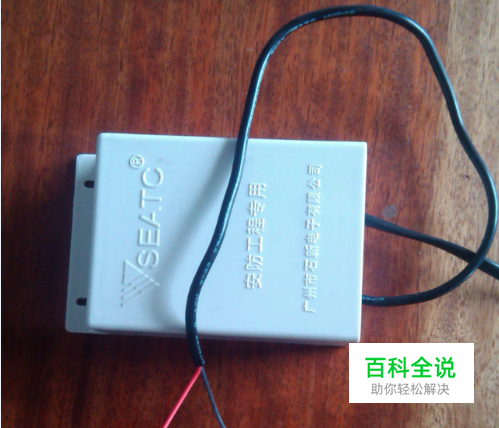

    12V直流电源适配器 一般12v/2A的就足够,这个直接使用跟监控摄像机一样的电源适配器就可以。

具体接法

  • 01

    S1接D1,S2接C1和D2,S3接C2 ,C3直接减掉包好。

  • 02

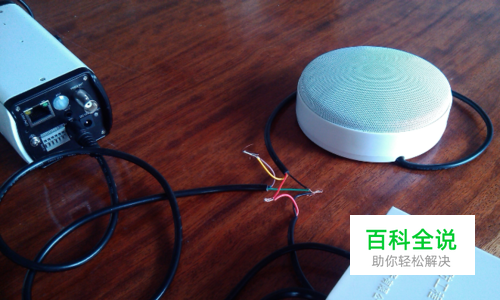

    每条线的接线如下图所示, 音频头插到摄像机的Mic in,在硬盘录像机中设置这路摄像机通道 开启录音即可。
