有很多设计者接到的是CAD二维图纸，像模具方面的一些复杂图形看起来很费力，为了检测方便或者存档，很多企业要求设计员画出三维图形，这里介绍一个在UG NX里面导入CAD图来生成三维图的技巧。

操作方法

01

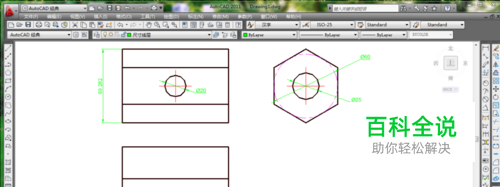

因为是写经验，不可能写的太多，这里就拿一个简单的图形来说一下方法。以下面这个CAD图形为例。
02

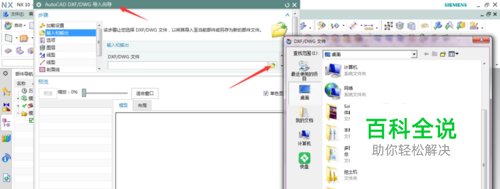

先新建一个UG NX模型，点击文件/导入/AutoCAD DXF/DWG,然后选择要导入的文件，是DWG文件就要选择类型为DWG，如果是DXF文件就要选择类型为DXF，选择后可以点击预览，然后完成。
03

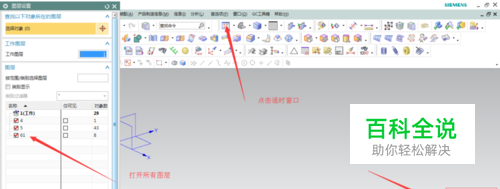

很多完成导入以后看不到图形，这里先点击格式/图层设置，打开所有的图层，然后点击适时窗口，应该就可以看到图形的，一般都在较远的位置，仔细查找一下。
04

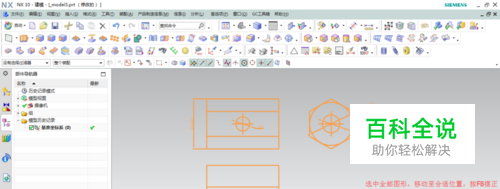

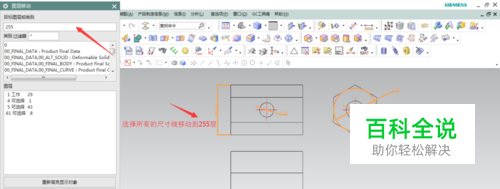

找到图形全部选中，拖动到合适的位置摆正，缩放到合适大小。选择很有的尺寸线和尺寸，移动到255层，或者删除掉也行，我们一般都把不用的图移动到255层隐藏起来。
05

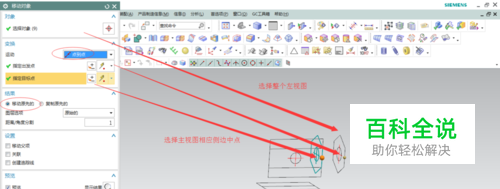

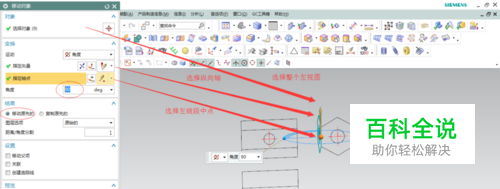

选择编辑移动对象命令（旧版本可以选择变换命令），找不到的，快捷键一般是CTRL+T，选中所有左视图，选择角度旋转90度，左侧连线中心为旋转点，纵向轴为旋转轴，具体操作如图所示。
06

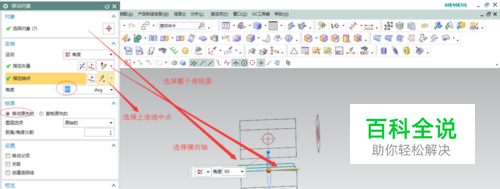

同样的方法，选中所有俯视图，上边线中心为旋转点，横向轴为旋转轴，让整个俯视图旋转90度。如图所示
07

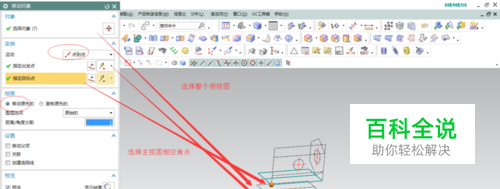

再继续使用移动对象命令，选择类型为点到点，分别选择左视图和俯视图，移动到主视图对应的角点，具体操作如图所示，移动完成后各视图完成对齐。
08

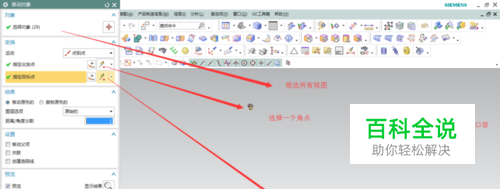

当点击适合窗口时，我们的图形会变小，这是因为在导入图形时离UG NX的坐标原点很远，同样可以使用移动对象命令选择图形的一个角点，用点到点移动到坐标轴原点，再点击适合窗口效果就不一样了，如图
09

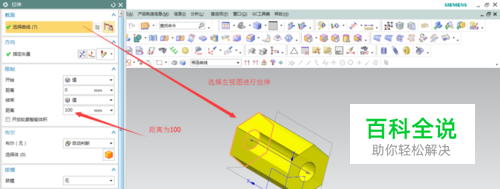

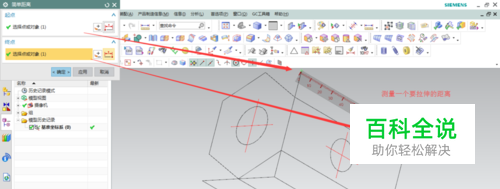

如果记不尺寸，可以点击分析/测量距离，对主视图的长度进行测量，如图。然后对左视图进行拉伸，拉伸长度为刚刚测量的尺寸。
10

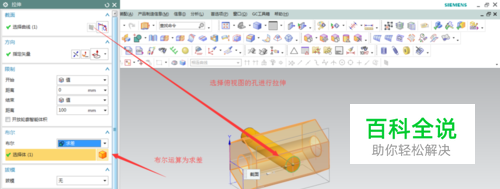

完成以后对俯视图的孔进行拉伸求差，最后实体效果如图。
11

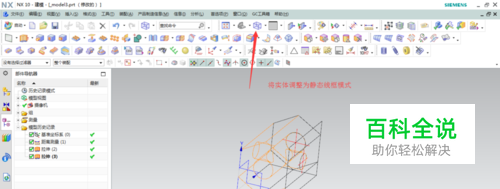

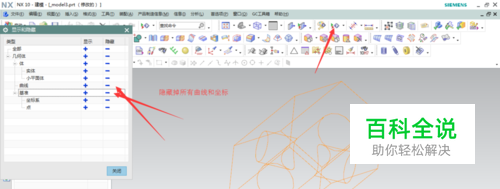

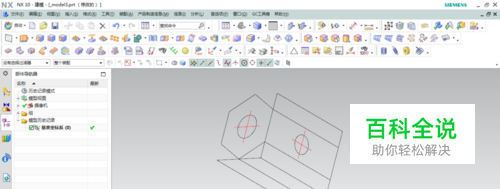

隐藏掉CAD线段，调为线框模式，摆正几个视图方向，可以看到实体在该方位的显示。
12

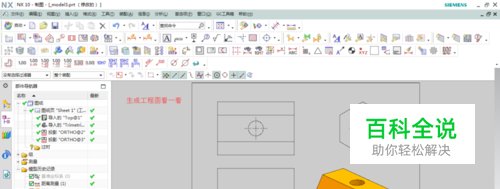

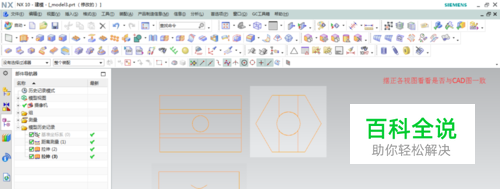

最后生成工程图对比一下效果，和CAD图是一模一样的。
