初识三极管电路符号和三极管电路符号解说
三极管的电路符号三极管
共有三个电极，分别是基极（用B表示）、集电
极（用C表示）和发射极（用E表示），电路符
号中的不同表示形式区分了三极管的各电极，记
忆时首先记住有箭头的是发射极，油柑网各电极识别方
法见图中解说
操作方法
- 01
旧NRN三极管电路符号 旧三根管电料号外区有个圆，电图中用字得T表示
- 02
旧PP型三根智电路符号 两种不同极性三极管的电路符号主不同之处是发射 极箭头方内不同NPN型三管发极头方向朝外，PNP 型三极管发射极需头方向朝里
- 03

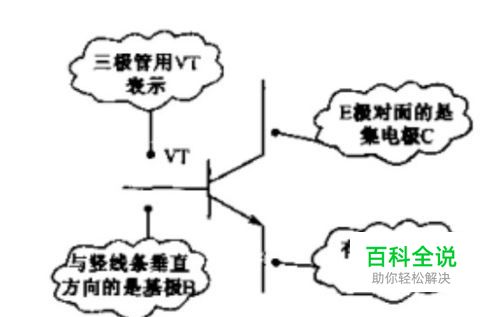

新NPN型三极管电路符号 新三极管电路符号外面没有圆，电路图中用字母VT表示
- 04
新PNP型三极管电路符号 发射极头方向与NPN型三板管电路不同，其他相同
- 05
新NPN型三极管电路符号 新NPN型三极管电路符号，有一个圆圈，集电极与圆圈之间用一个黑点相连，表示这种三极管只有两根引脚，第三根引脚集电极就是三极管金属外壳。 通过油柑网的信息提供清晰让大家初识三极管电路符号和三极管电路符号解说判断。
