MATLAB 绘制函数图像入门

介绍MATLAB中的plot函数,surf函数, subplot等基本绘图函数的用法。

操作方法

  • 01

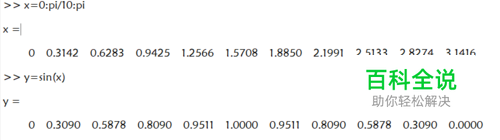

    通过代码 x=0:pi/10:pi 产生从0到pi间隔为pi/10的序列。 通过y=sin(x)得到y序列。为绘图做准备。

  • 02

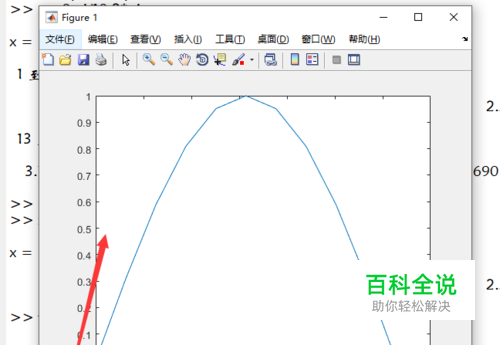

    使用plot(x,y)来绘制函数图像,如图所示。

  • 03

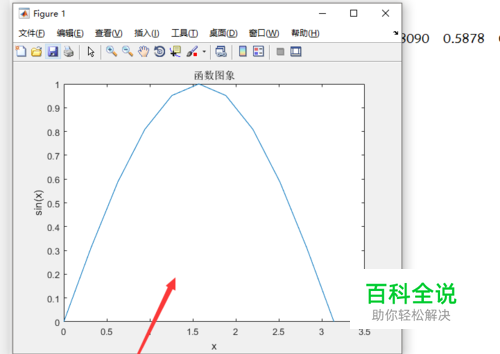

    如果在plot后加xlabel ylabel title等函数,运行效果如图,横坐标/纵坐标和标题会加到所绘制的图像上。 按住shift+Enter键可以多行输入。

  • 04

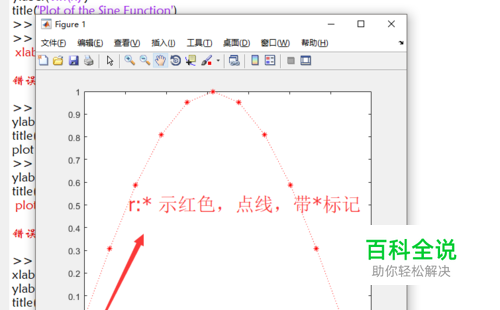

    使用 plot(x,y,'r:*') 绘图。 plot的第三个参数是样式。 r表示红色,:表示点线,*表示星号,合起来效果如图。

  • 05

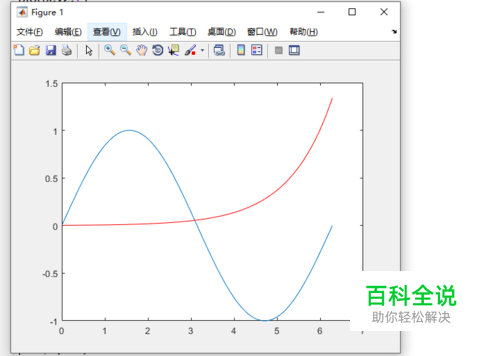

    使用代码hold on以后,可以使得第二个plot图像合并到第一个plot的图像上,如图。

  • 06

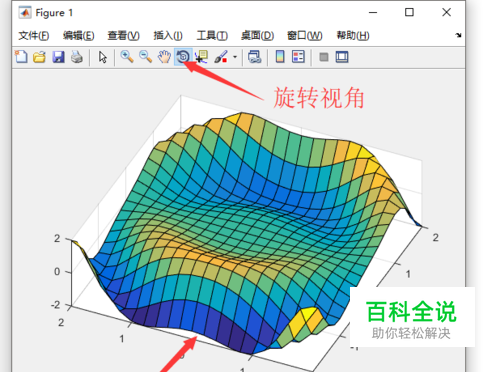

    使用meshgrid函数产生方阵坐标点,使用surf函数绘制二元函数图像如图。 上面小按钮按下后可以旋转视角。

  • 07

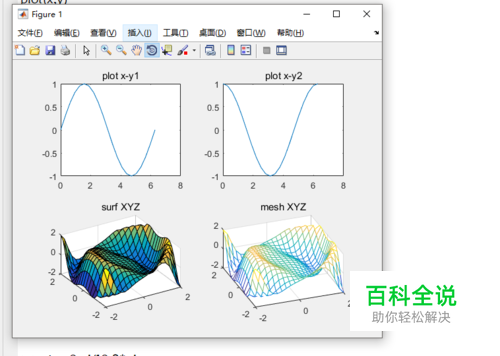

    使用subplot函数可以在一个图像上绘制多个小图。
