AutoCAD教程：[11]倒角命令工具的介绍及使用

2024-03-28 08:53:15

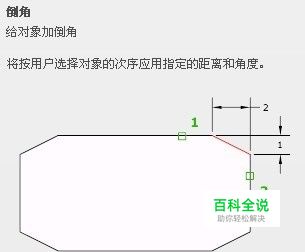

倒角：将按用户选择对象的次序应用指定的距离和角度。倒角的快捷键为cha

使用前提

01

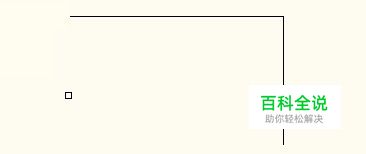

画出两根直线，形成一个直角形。
02

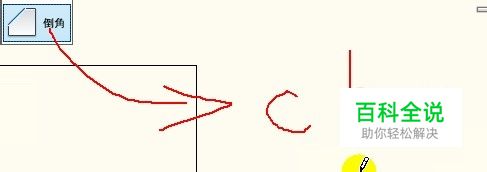

选择倒角，提示：（“修剪”模式，当前倒角距离1=0.0000.距离2=0.0000

倒角第一种使用方法：（知道两个距离）

01

例如要一个X轴距离为10，Y轴距离为5的倒角，可以使用倒角命令距离来操作。
02

在这例子中，距离1，表示X轴的距离，距离2表示Y轴的距离。
03

输入“d”,空格，提示“指定第一个倒角距离：”输入10，“空格”“指定第二个倒角距离”输入5，空格。
04

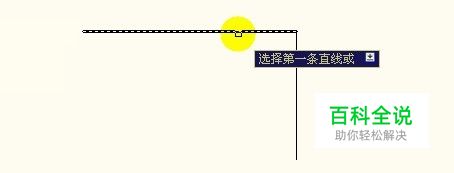

系统提示“指定第一条线”则选择一条线，
05

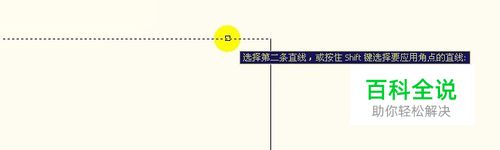

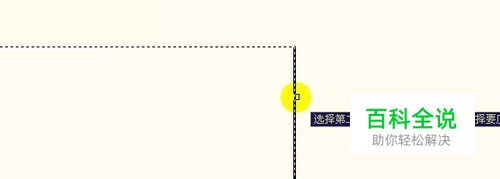

再点选第二条线，
06

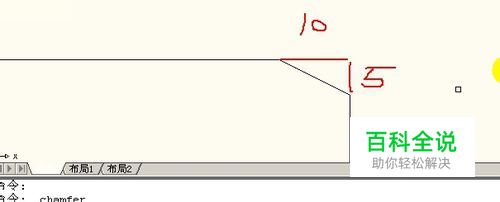

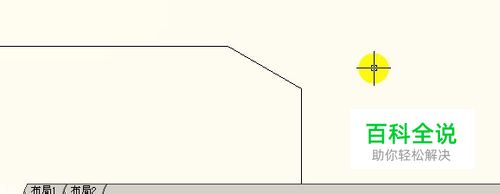

得出结果，上面的距离为10，竖着方向的距离为5.

倒角第一种使用方法：(知道个距离和角度)

01

例如要倒一个距离为10，角度为30的倒角。
02

使用倒角命令，输入角度“a”
03

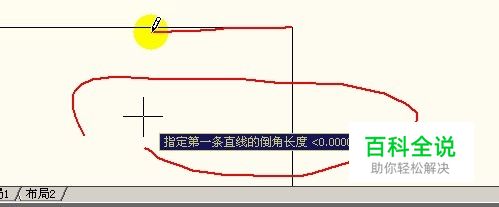

提示：“指定第一条直线的倒角长度”，
04

输入“10”空格，提示：“指定第一条直线的倒角角度，输入30”空格，
05

选择第一条直线：
06

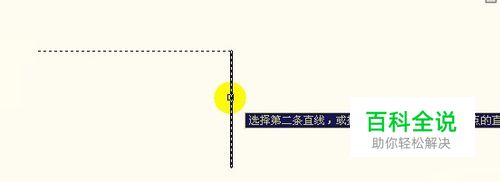

选择第二条直线：
07

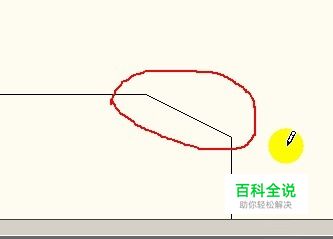

得出结果如图: 倒出来的线，x轴方向长度为10，角度为30
