CAD定数等分线段

2024-03-21 12:38:48

在利用CAD工程绘图时，有时需要将一条线段分成长度相等的几段，对于这样的绘图方法是如何操作的呢，接下来我们就和大家一起来看看在CAD里如何定数等分线段。

操作方法

01

打开Autodesk CAD2015，进入其工作界面，如图所示：
02

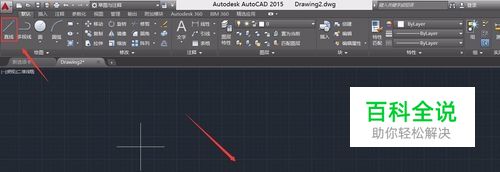

在上面的绘图区里找到直线命令，在视图里绘制一条直线，如图所示：
03

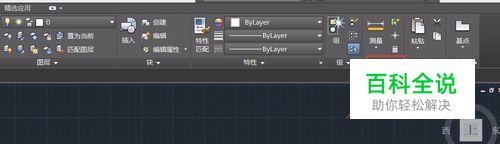

在上面的菜单栏里找到实用工具选项，如图所示：
04

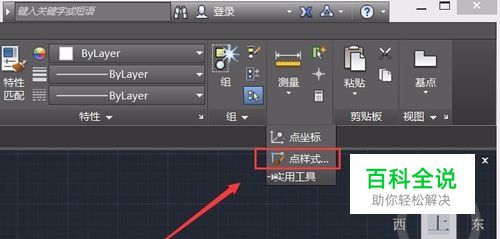

在实用工具下拉菜单里找到点的样式选项，如图所示：
05

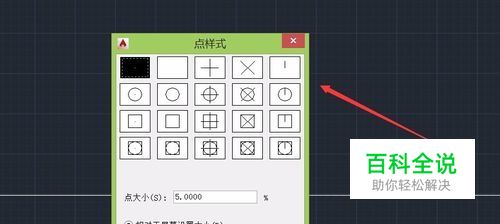

点击点的样式，弹出点样式对话框，如图所示：
06

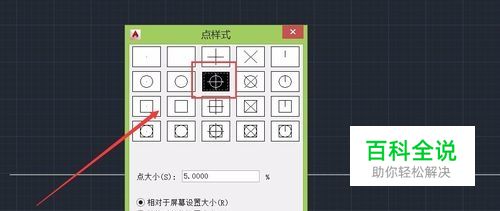

选择一种点的样式，点击确定，如图所示：
07

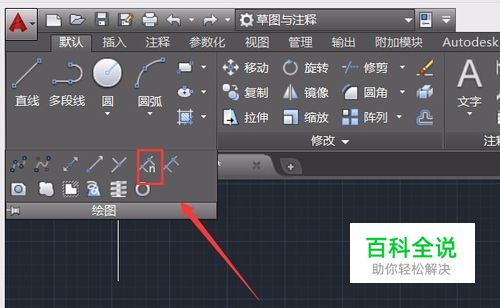

选择绘制的直线，在上面的菜单栏里找到绘图菜单，在其下拉菜单里找到定数等分选项，如图所示：
08

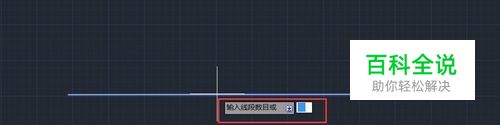

点击定数等分，弹出定数等分对话框，如图所示：
09

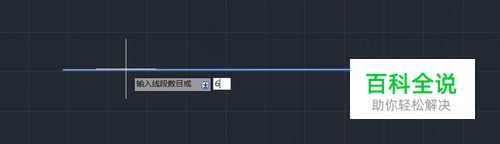

设置等分的数目为6，按键盘上的回车键，可以看到线段按照要求进行了等分，如图所示：
