matlab如何画局部放大的图中图
说起这个局部放大,以前也写过一些相关的,下面的目的是再说下其中的细节问题,从而给大家提供更多的思路,完美放大自己所需要放大的部分。
具体思路:1)magnify
2)复制同样的图片,然后选择显示的部分。
3)对于局部数据,进行重复画出来。
操作方法
- 01

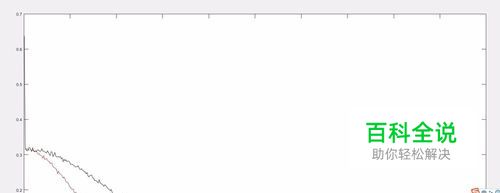

我们首先说下magnify如何进行放大。我们首先画一个轨迹图像。
- 02

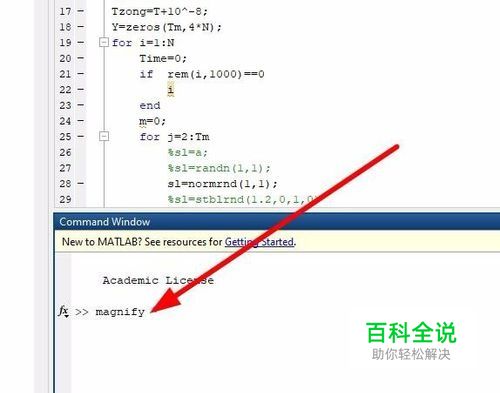

紧接在matlab工作区输入 magnify 然后回车键。
- 03
按住ctrl+鼠标左键,然后移动鼠标选择对应的放大区域。图片 不能是编辑模式!
- 04

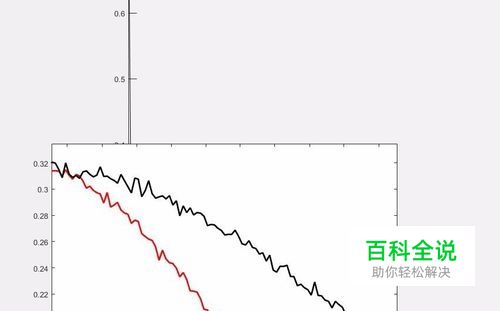

注意注意:ctrl+鼠标按住之后,ctrl按键可以松开了,但是鼠标左键别松开。当你松开的时候,系统就自动给你选择好放大的图片了。
- 05

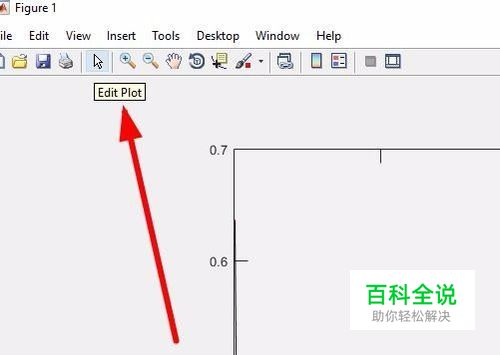

重点来了。有些时候虽然我们选择了放大比例,但是怎么细致的调节那。我们可以通过放大和移动来解决这个问题。首先将图片调整为编辑模式。
- 06

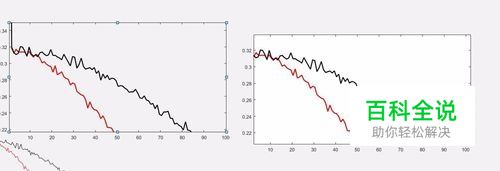

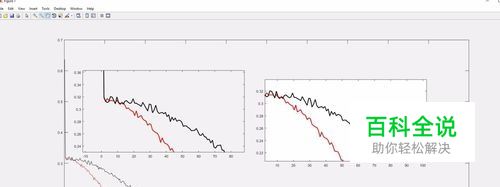

然后鼠标左键选中放大的图片将其移动到合适的位置。
- 07

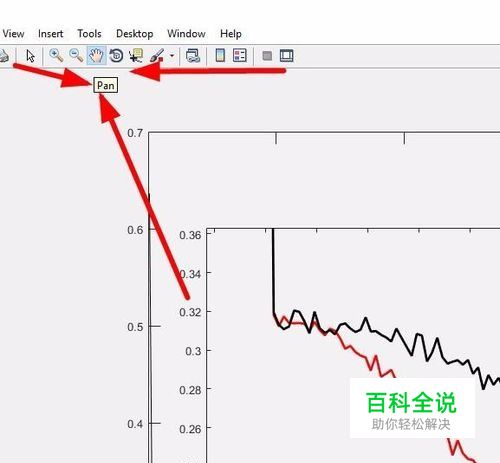

然后选择pan按钮,将放大的图片调整到最佳位置即可。如果magnify不太会用,可以参考下面引用经验。
