CAD中对齐标注和线性标注有什么区别?

在CAD中,线性标注和对齐标注是我们经常使用的标注命令。它们二者有什么区别呢?其实,线性标注就是用来标注两点之间的垂直距离或水平距离;而对齐标注则是标注两个点之间的直线距离,因此经常用来标注斜方向上的图元。

操作方法

  • 01

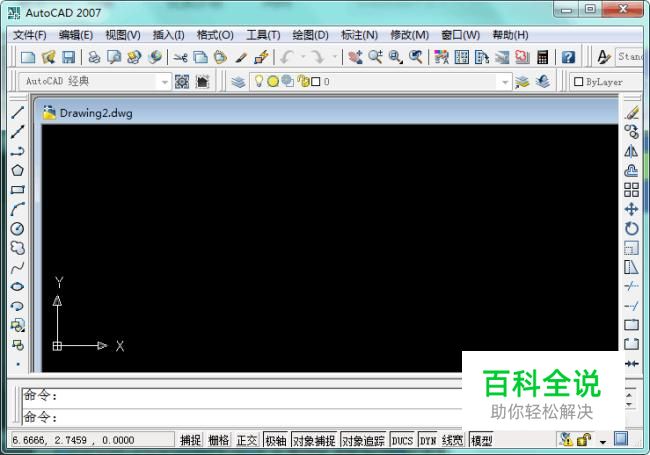

    在桌面上双击CAD的快捷图标,打开CAD这款软件,进入CAD的操作界面,如图所示:

  • 02

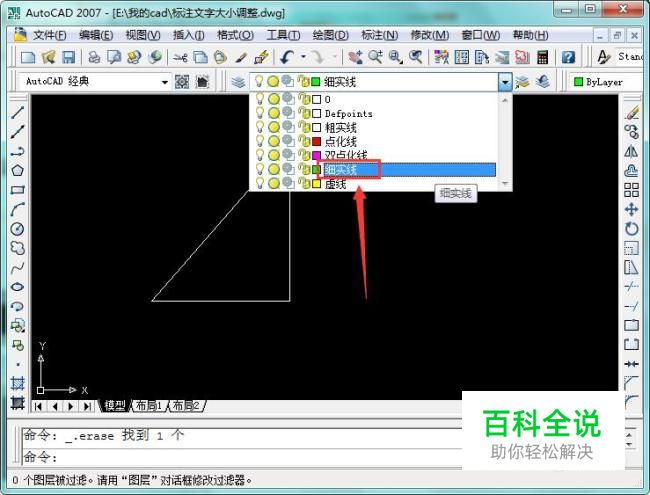

    利用直线工具在绘图区域绘出一直角三角形,进行两者标注的区分。先在图层特性管理器中选择标注的图层,即细实线图层,如下图所示:

  • 03

    点击上方“标注”选项,在其子菜单中找到“线性”标注,利用它对下方直角边进行标注,如图所示:

  • 04

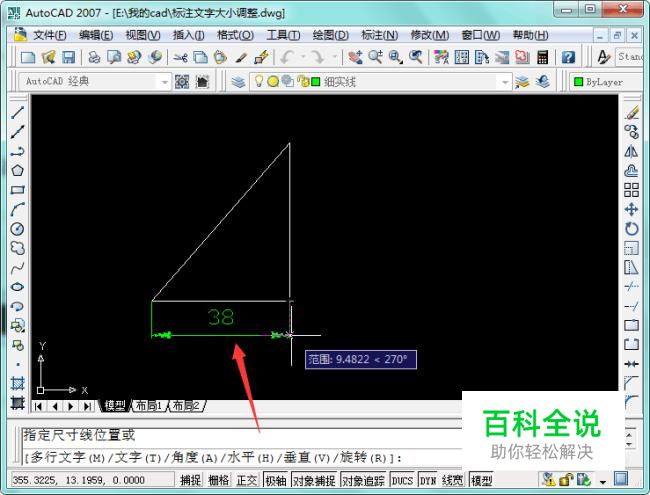

    点击“线性”标注,根据提示,指定第一个端点,第二个端点,以及尺寸线位置,完成线性标注,如图所示:

  • 05

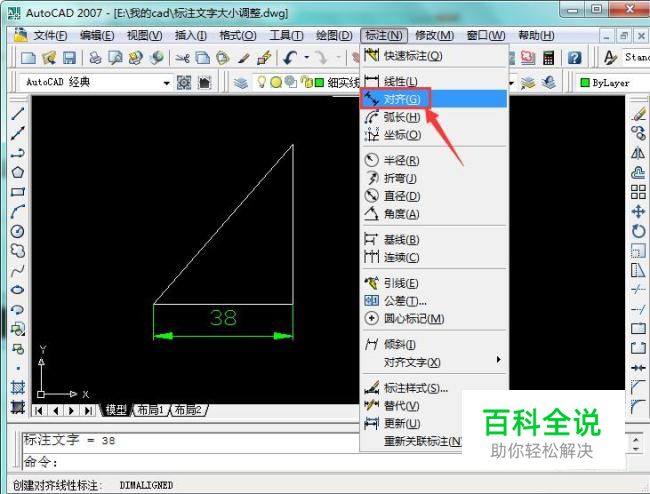

    接下来在该直线上进行对齐标注,同样在标注栏里面中找到“对齐”选项,进行对齐标注命令,如图所示:

  • 06

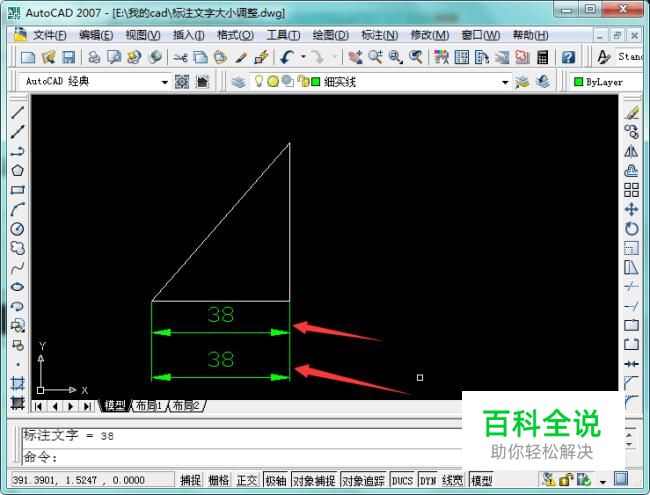

    根据提示,指定第一个端点,第二个端点,尺寸界线位置,完成对齐标注,可以发现,二者的标注是一致的。

  • 07

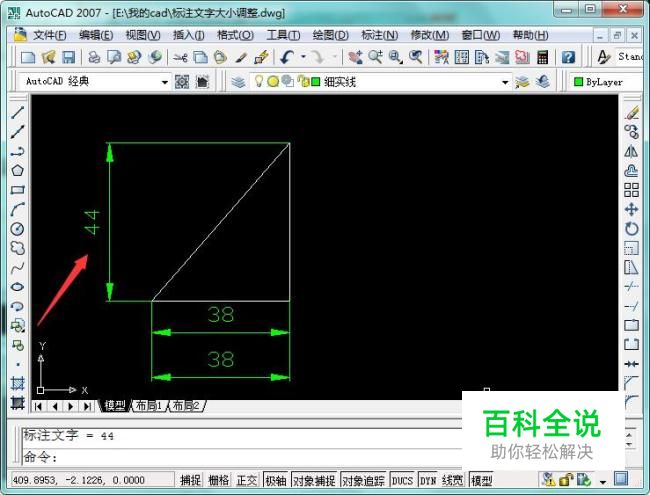

    接下来,在斜直线上进行标注,区分二者区别。利用标注里面的线性标注对斜边标注,出现如图所示标注样式,发现只能是垂直或者水平标注:

  • 08

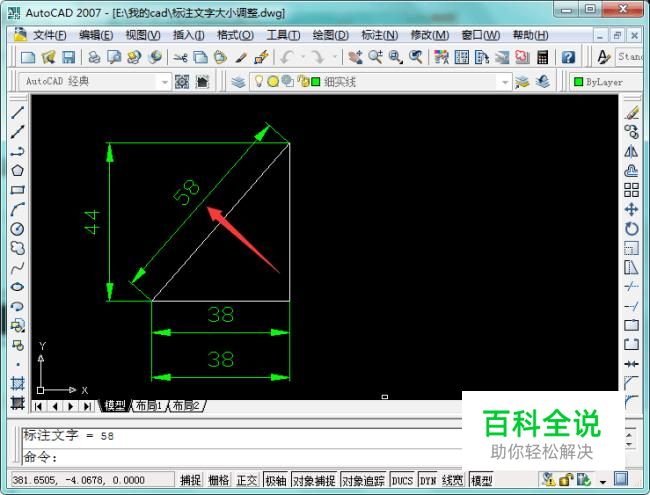

    同样的在该斜边上进行对齐标注,操作完成,可以发现对齐标注可以标注两点直线之间的实际距离,如图所示:
