CAD中填充两种图案的操作步骤

填充命令在CAD中非常重要,也是CAD经常使用的工具,下面就为大家展示图形连续填充两次的操作过程。

操作方法

  • 01

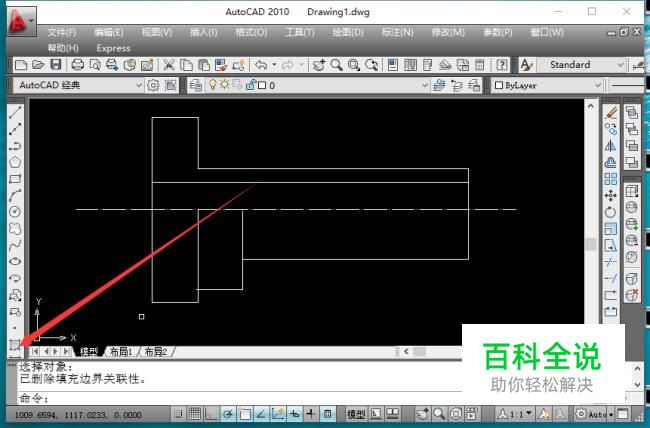

    绘制出需要填充两种图案的实体图像(或者打开一个实体图像文件)。

  • 02

    在工具栏中,找到“填充”命令按钮,鼠标点击“填充”工具按钮。

  • 03

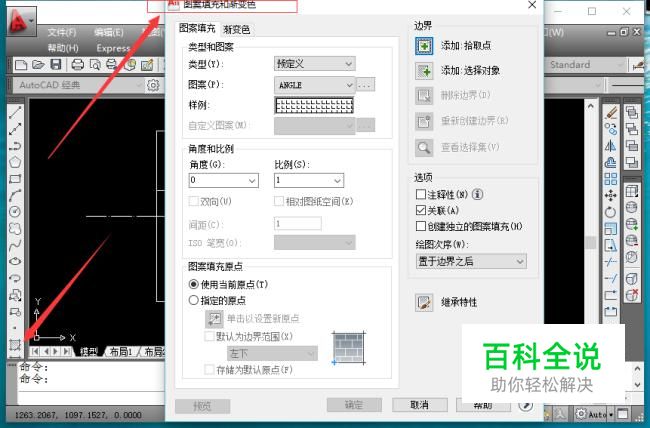

    系统自动打开"图案填充和渐变色"对话框。

  • 04

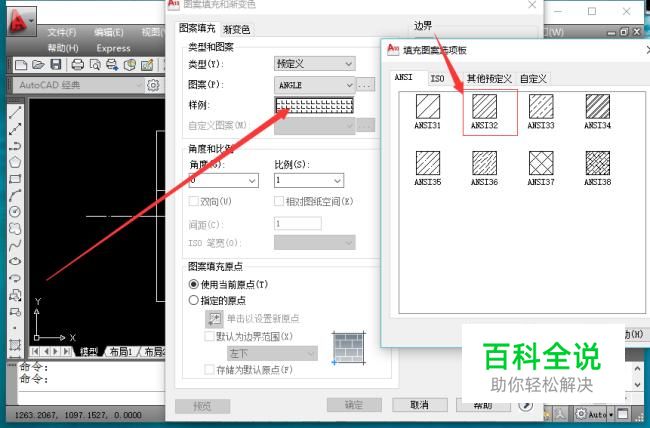

    在"图案填充和渐变色"对话框中,在图案下拉列表中选择"ANSI32"的图案类型。

  • 05

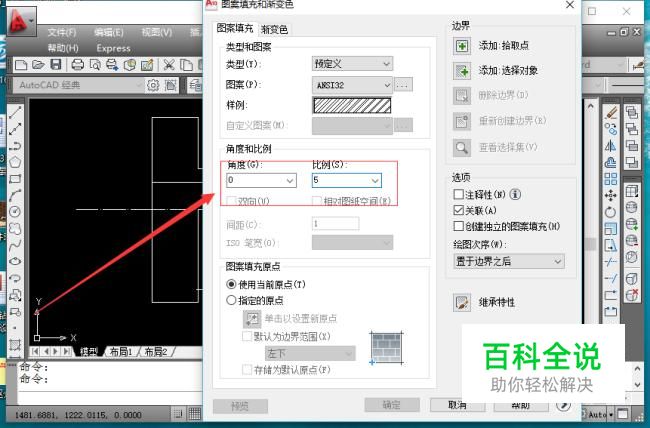

    设置角度为零,填充比例为5,单机确定按钮。

  • 06

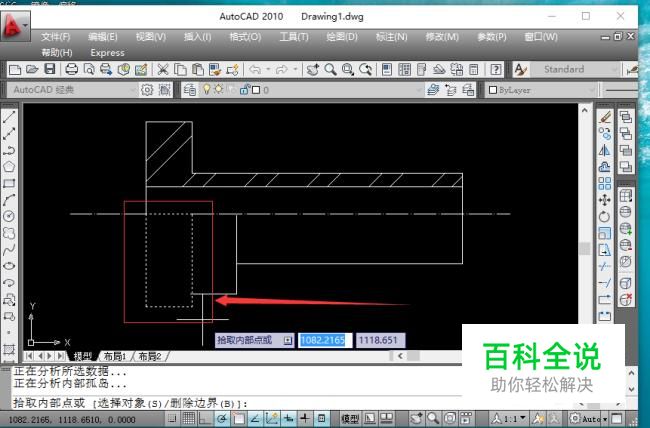

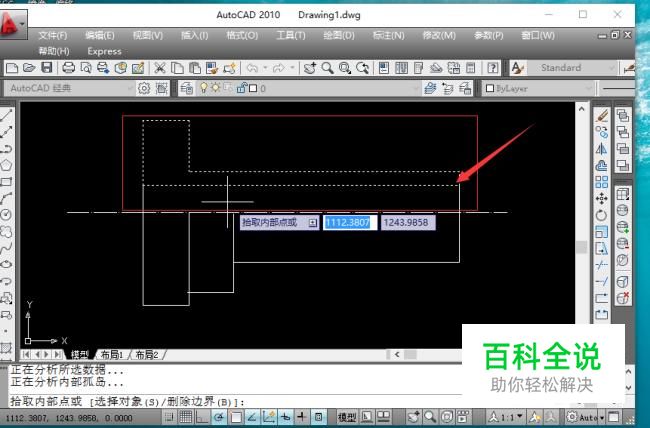

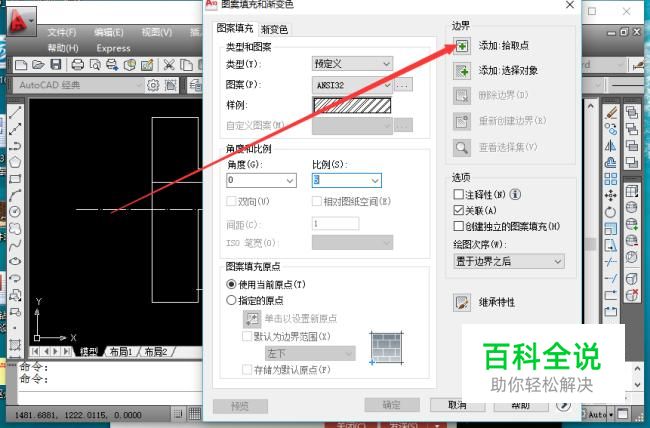

    鼠标单击"添加:拾取点",将光标移动到需要填充的闭合区域单击鼠标左键,完成边界的选择,相应的边界会变成虚线。

  • 07

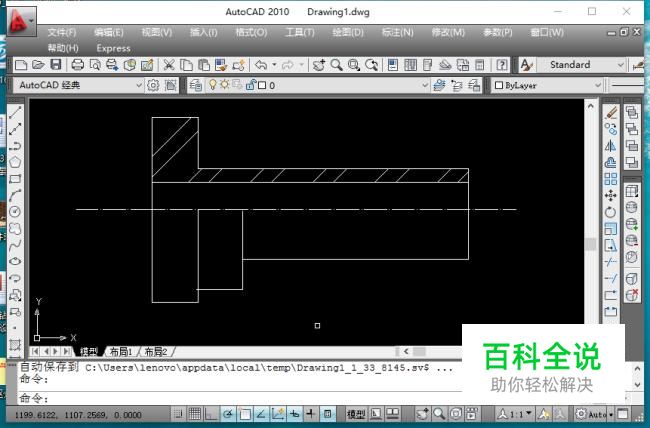

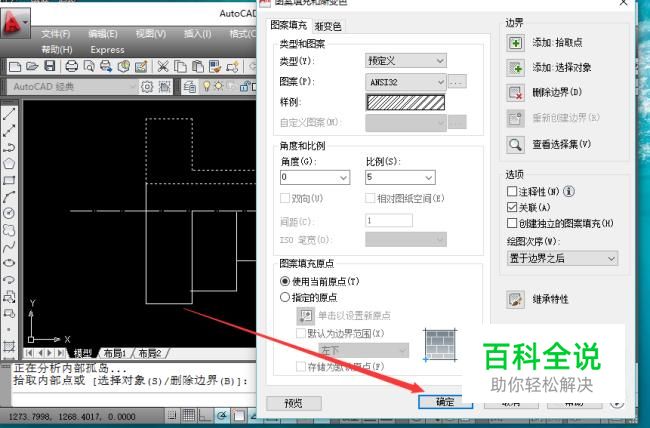

    选取完成填充边界区域后,按下回车键,系统会自动弹出"图案填充和渐变色"对话框。单击确定按钮,完成填充。

  • 08

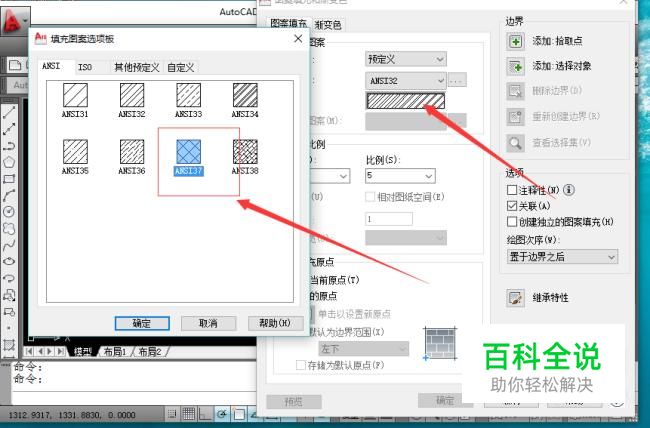

    再次点击填充命令按钮,在"图案填充和渐变色"对话框中"图案"下拉列表中选择"ANSI37"的图案类型。

  • 09

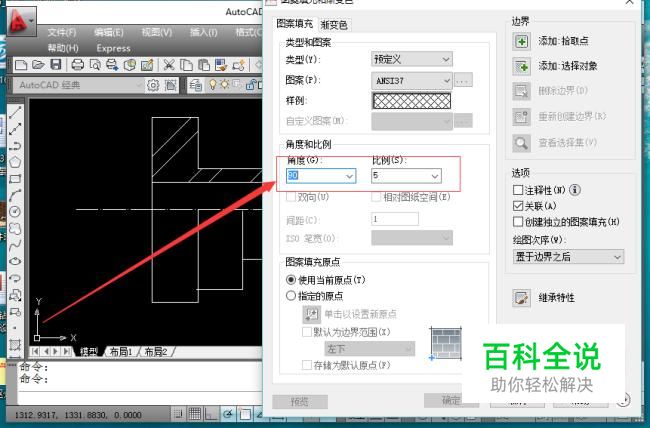

    点击下拉列表设置角度为90度,输入填充比例为5。

  • 10

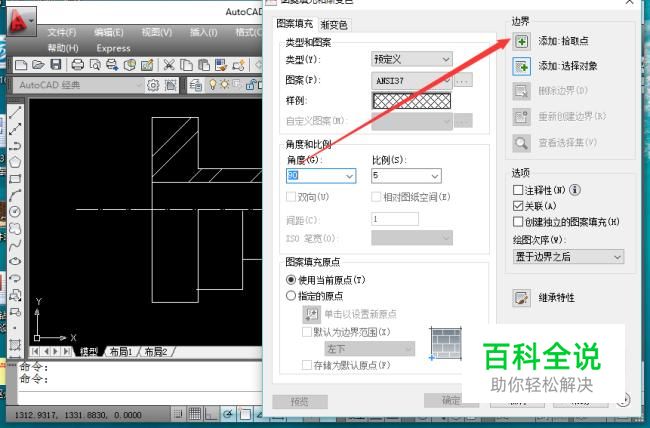

    鼠标点击"添加:拾取点"将鼠标移动到需要填充的闭合区域单击左键,完成填充边界的选择。

  • 11

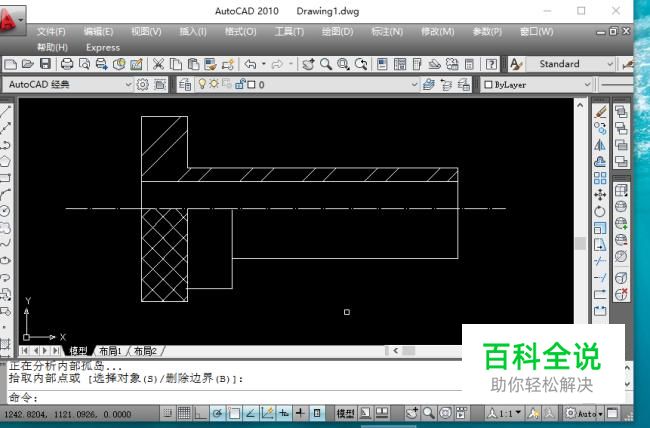

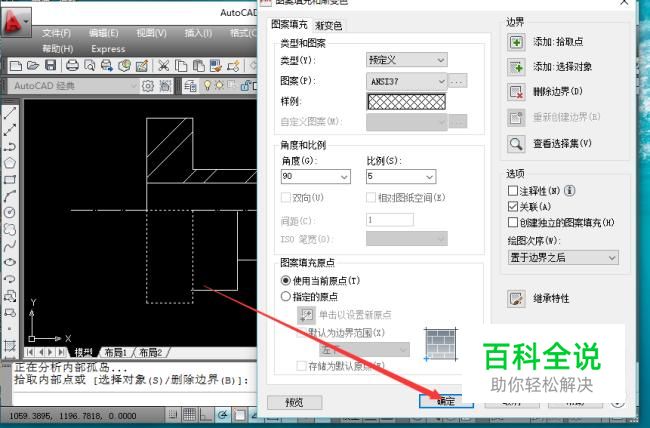

    选择完毕后,点击回车键,系统自动弹出"图案填充和渐变色"对话框,点击确定完成填充。查看界面完成操作。
