3dmax如何编辑样条线
在二维图形中，除了对现有“顶点”、“线段”、“样条线”等子物体层级进行编辑外，其他的二维图形就不能随意编辑了，只能靠改变参数的方式来改变形态。如果想将其连为一体或者想像线那样自如地调整，就只能利用修改器列表中的“编辑样条线”命令或者将其转化为可编辑样条线，下面介绍一下“编辑样条线”修改器的使用方法。
编辑样条线介绍
- 01

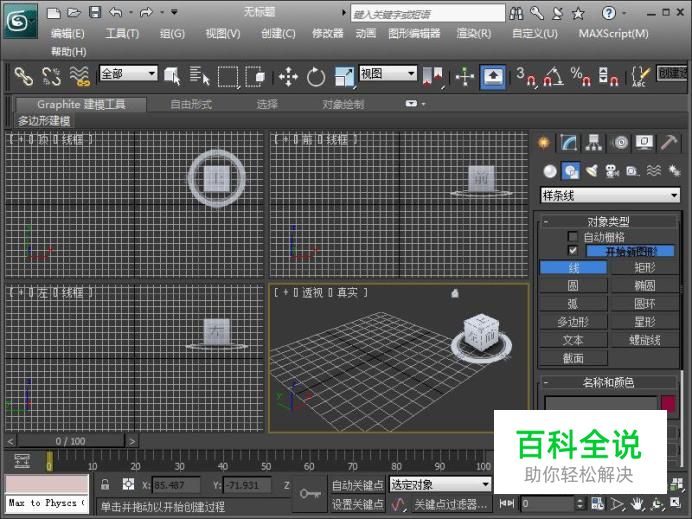

首先，在视图中创建任意几个图形，选择其中一个，进入修改命令面板，如图所示。
- 02

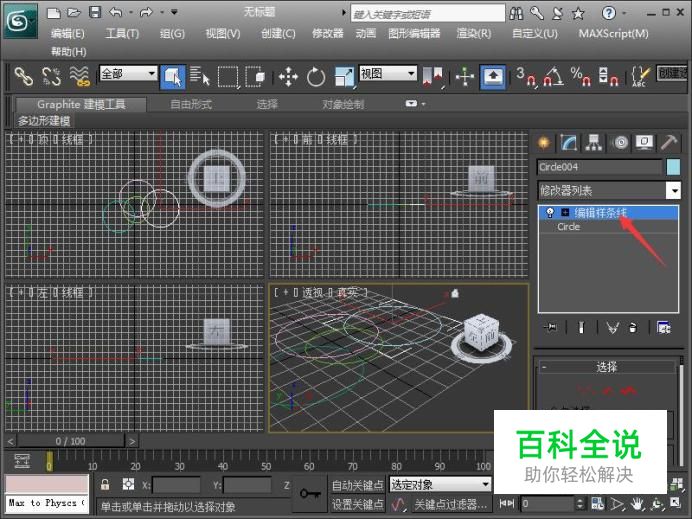

然后在修改列表中单击选择“编辑样条线”命令，这时可以看到在图形原本的命令层级上分又增加了“编辑样条线”选项，如图所示。
- 03

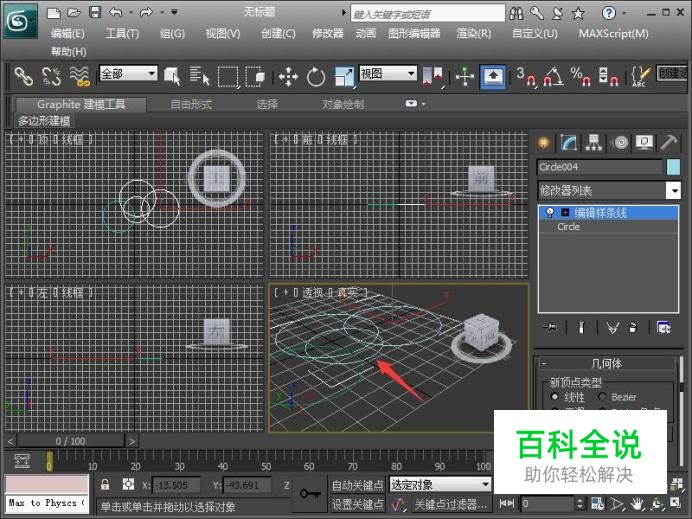

单击“几何体”卷展栏中的“附加”按钮，此时光标的形状会有所改变，然后以此单击另外的图形，即可将其连接在一起，如图所示。
- 04

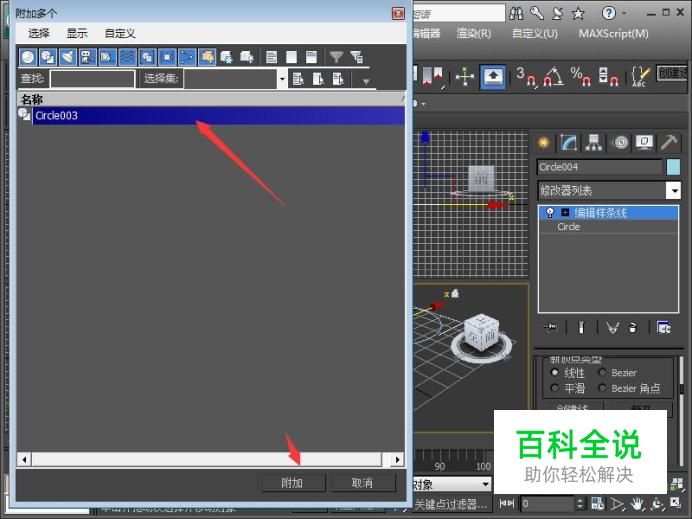

也可以单击“几何体”卷展栏中的“附加多个”按钮，打开“附加多个”对话框，选择要附加的图形名称，单击“附加”按钮即可，如图所示。
- 05

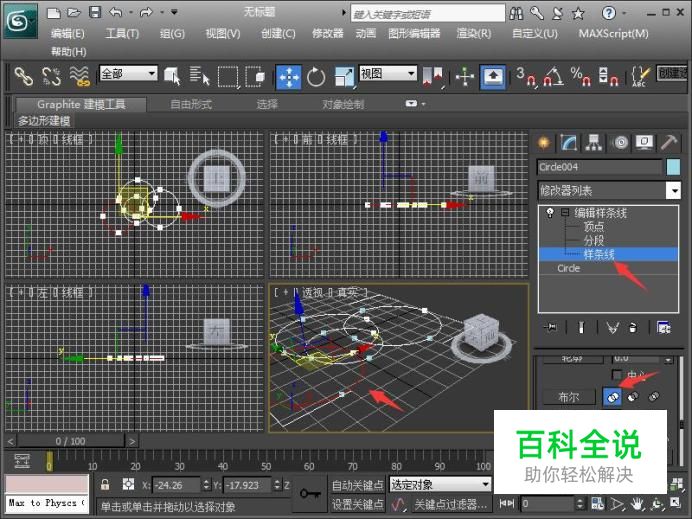

激活“可编辑样条线”下的“样条线”选项，先在视图中选择大圆形，再单击“几何体”卷展栏中的“布尔”命令右侧的“合集”按钮，如图所示。
- 06

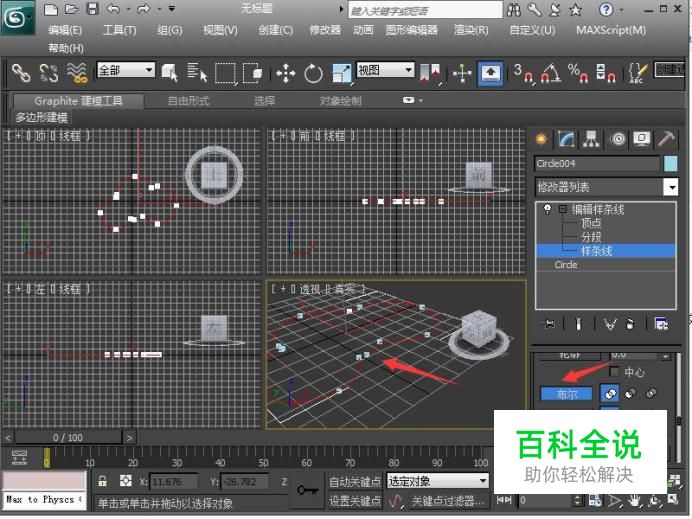

接着单击“布尔”按钮，在视图中单击其他圆形，即可看到布尔合集运算后的效果，如图所示。
- 07

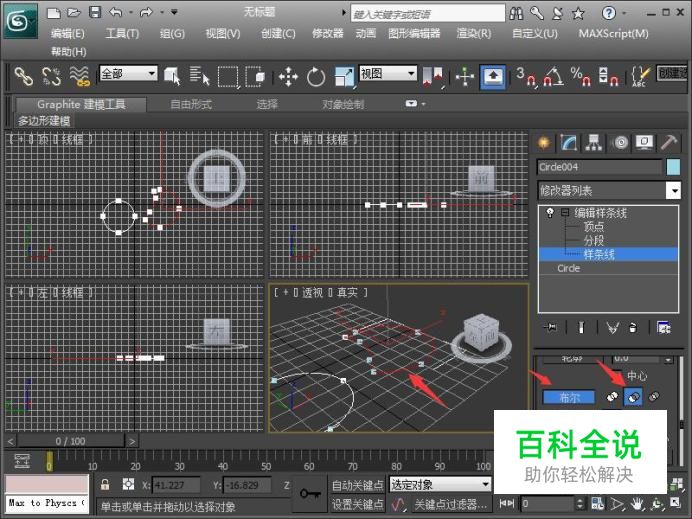

撤销本次操作，在“几何体”卷展栏中先单击“差集”按钮，再单击“布尔”按钮，在视图中单击其他图形，差集运算后的效果如图所示。
- 08
再次撤销上次操作，单击“相交”按钮，执行相交运算，再单击“布尔”按钮，在视图中单击其他图形，如图所示。
