CAD(2014)创建新的自定义线型
有时候我们在CAD画图的时候,需要一些特殊的线型来表示诸如灯带或者电缆线路等符号,今天小编就教大家如何自己设置自己想要的线型.(需要安装插件Express)
操作方法
- 01
首先确保cad里面安装了如图这个插件,没有的话卸载CAD重新安装的时候可以手动选择安装
- 02

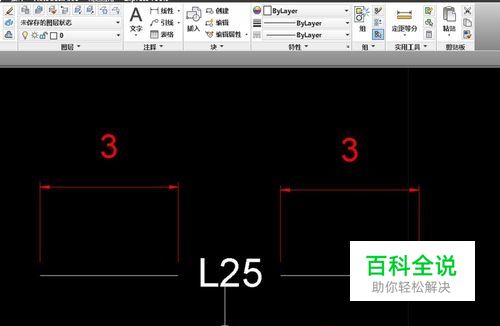

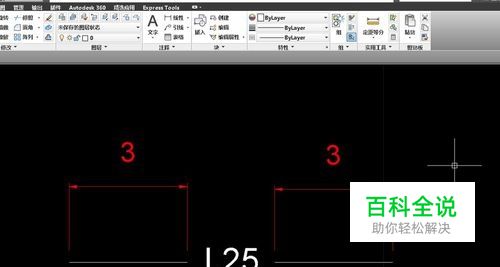

我们在模型空间里画自己需要的线型,如图所示 (注:线段不要太长,如图我只画了3mm)
- 03

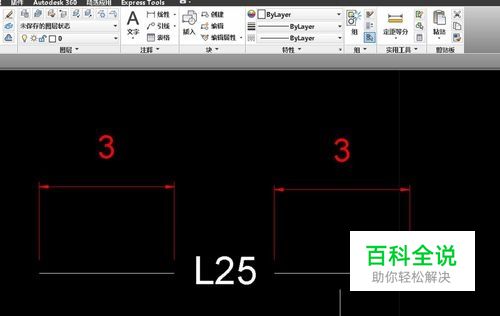

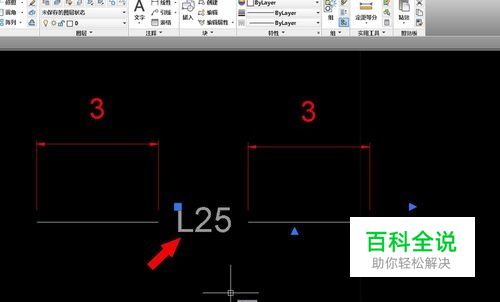

选择中间的文字,x分解,必须得要这一步哦
- 04

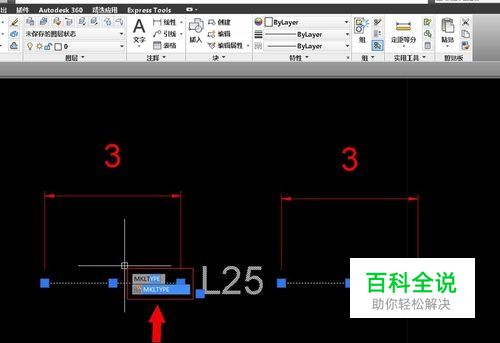

选中线段和文字,输入“mkltype”命令,回车
- 05

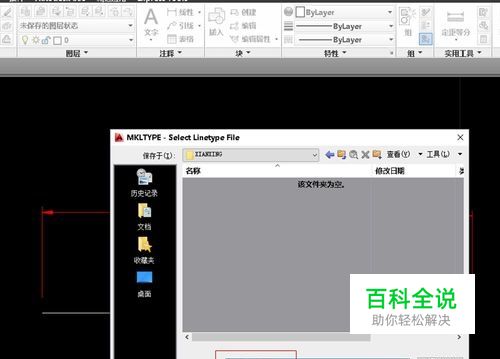

选择lin文件的存储位置和文件名,如图“L25灯具线型”,回车
- 06
输入线型的名称,如图“L25”,回车
- 07
输入线型的注释描述,如图“线条灯”,回车
- 08

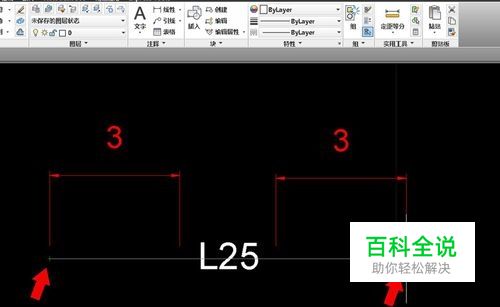

这一步是用鼠标来定义线型的起始点,定义完毕后回车
- 09
最后一步是选择对象,全选整个线型就行
- 10

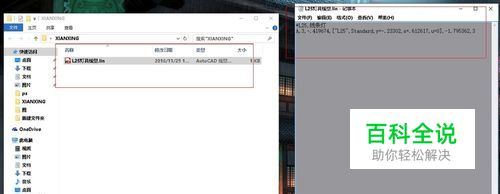

完事后,我们看到在指定路径的文件里,出现了一个可编辑的记事本文件L25灯具线型.lin
- 11

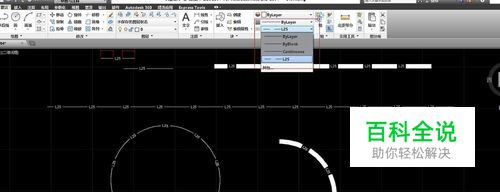

我们回到CAD,在 线型管理器 里,就能找到编辑好的线型,我们可以用来画图了
- 12

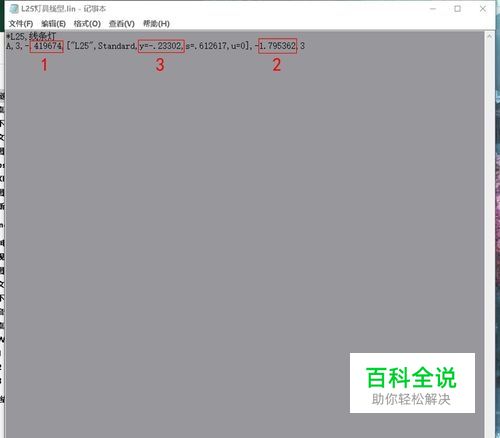

另外还可以更改lin文件来修正线型,如图,1是指第一根线段和字符之间的距离,2是指字符和第二段线之间的距离,3是指字符上下的坐标距离,因为有的时候自己编辑的线型不是很理想,不是缝隙小了就是字符没在线段中间,我们可以通过修改这些参数来修正线型.
