AutoCad建筑制图-cad如何为平面房间添加家具

2024-04-01 15:18:49

AutoCad经常作为绘制建筑图纸的基础软件，我们可以利用AutoCad的快捷命令，非常迅速的画出建筑平面的基础轮廓，不但如此，AutoCad还可以快速绘制出平面图的家居布置。
下面，我们就来看看AutoCad如何快速为平面图添加家具。

操作方法

01

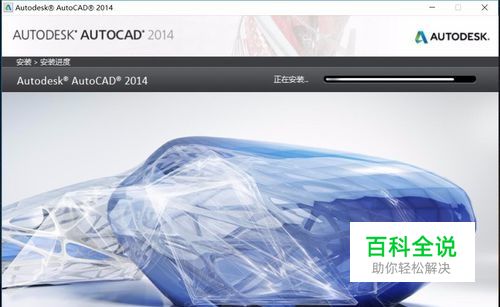

首先，我们开启AutoCad，并开启一个简单的图纸，在图纸中找到我们需要放置家具的房间，将视角移动到合适的大小位置后即可进行家具的放置。
02

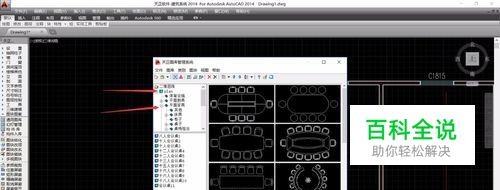

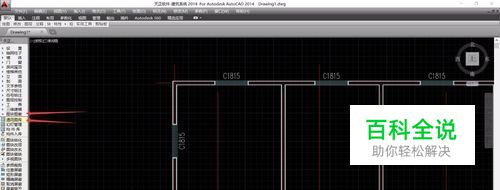

在AutoCad左侧的工具栏中选择“图块图形-通用图库”，在系统弹出窗口中，我们选择我们需要的家具类型，即可在右侧看到非常多的家具类型。
03

双击我们需要的家具类型，即可确定家具并且回到绘图页面，系统弹出的窗口中可以设置家具的具体比例属性。
04

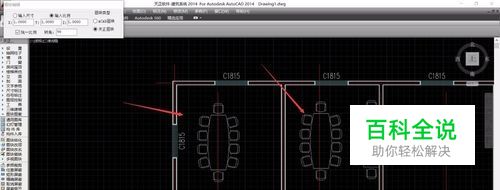

如果家具的方向不对，我们可以使用使用快捷键进行方向的调整，输入下方的快捷键A，即可90°旋转家具，调整到合适的角度位置单击鼠标即可放置。
05

单击鼠标放置家具之后，我们可以移动鼠标在其他的房间中放置家具，如果我们需要更换其他家具，再次点击“通用图库”即可。
06

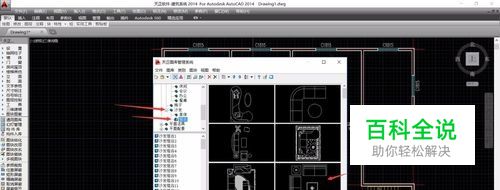

选择“通用图库”，系统就会弹出图形菜单，在菜单中我们选择我们需要的家具双击，即可切换不同的家具，并进行放置。
07

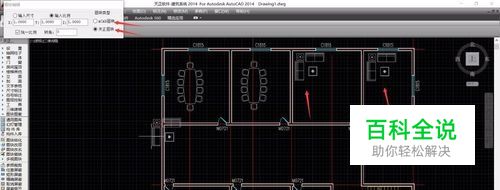

当我们放置家具图形时，在系统窗口中，我们可以选择ACAD图块或者是天正图块，两种图形一般都可以兼容打开，特殊情况可以进行调整。
