NX8.0毛坯几何体的创建方法
NX8.0是一款三维建模软件，在机械和工业领域广泛使用，特别是在模具的设计和加工编程中应用最广泛，通过三维动画模拟，极大的提高了设计和编程的效率。那么下边详细讲解毛坯几何体的创建方法。
操作方法
- 01

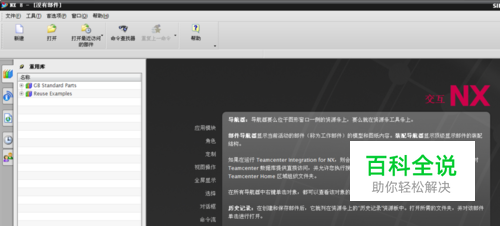

首先打开NX8.0软件，，选择已经创建的一个模型为例，进入加工模块。
- 02

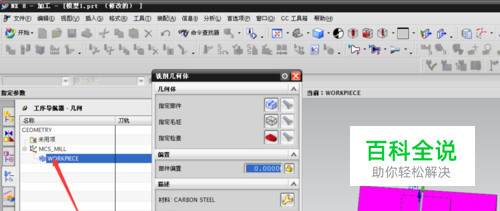

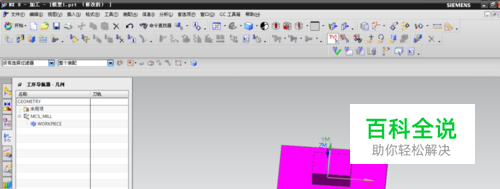

双击：WORKPICEC，进入：铣削几何体的对话框。
- 03

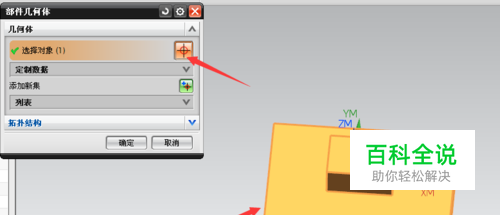

指定部件选项，选择如图模型体，如下图所示。
- 04

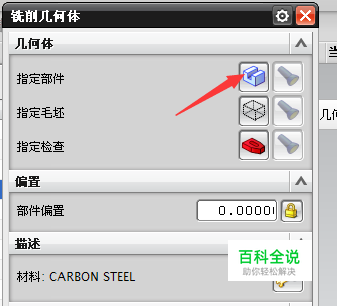

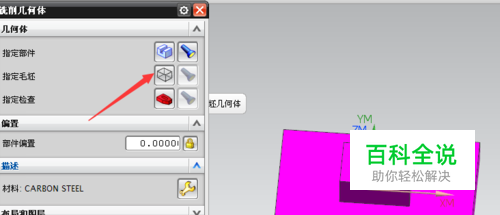

点击：指定毛坯，进入：毛坯几何体对话框。
- 05

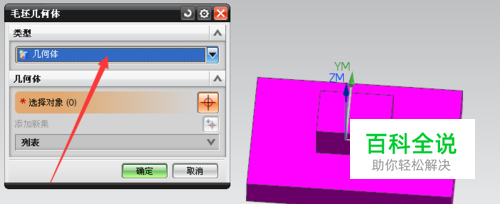

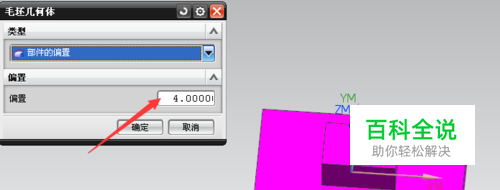

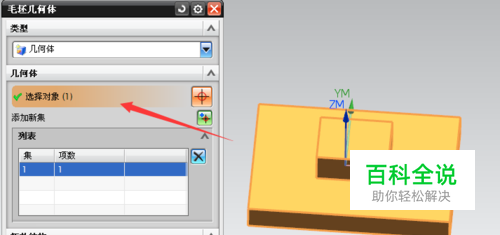

在：类型中，点击右侧下拉箭头，看到毛坯几何的形式有这几种。如果选择：几何体，那么加工毛坯量就为0，这时候就是工件本身，一般情况不会选择这种类型；如果选择：部件的偏置，那么下边有一个偏置量，可以输入我们需要的值，这时候就是工件向X/Y方向偏移一定量，相当于X/Y方向同时增加一定毛坯量。
- 06

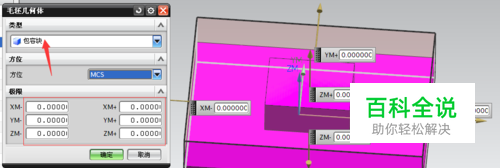

如果选择：包容块，那么就相当于把工件包围起来，每个方向都增加，但是我们可以分别设置每个方向的余量。这种类型我们经常用到，特别是毛坯件是规则正方形时用到。
- 07

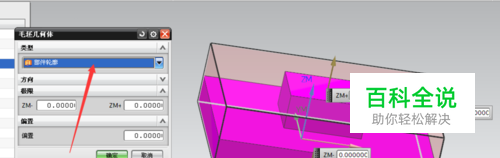

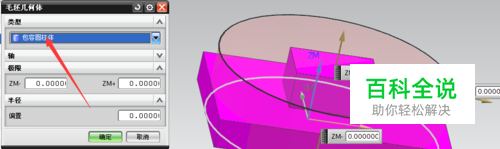

还可以设置包容圆柱体，和包容体类似，只是这时候适合圆柱体的工件。而选择部件轮廓时，我们能够对Z向设置不同的余量，对X/Y向设置相同的偏置量。
- 08

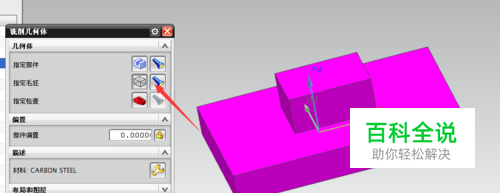

设置完成之后，点击确定，回到毛坯几何体对话框，通过制定毛坯后边的手电筒标志，可以查看创建的毛坯几何体。
