Cubietruck Plus开发板004金属外壳安装

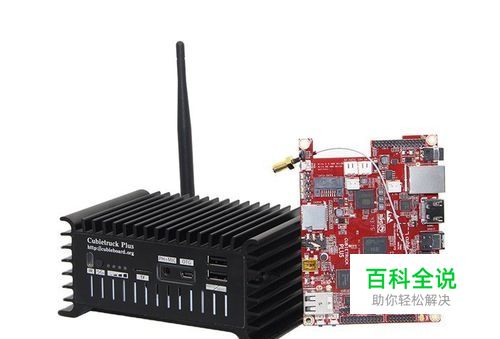

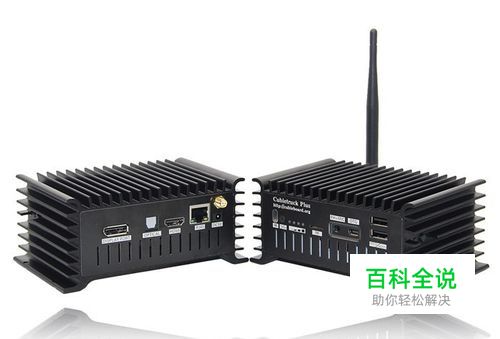

CubieTruck Plus金属外壳是为cubieboard5开源硬件专门打造的最新模具。它的设计风格阳刚霸气,结构简单合理,用料扎实考究。表面亚光黑色采用氧化工艺,永不掉色。兼容2.5寸硬盘和锂电池的安装,可自行拆卸组装。

操作方法

  • 01

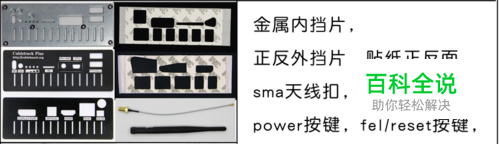

    好吧,硬盘装好了,接下来我们就准备装盒了,看着这几个小按钮,还没搞明白是放哪里的,怎么放.....需要摸索一会。

  • 02

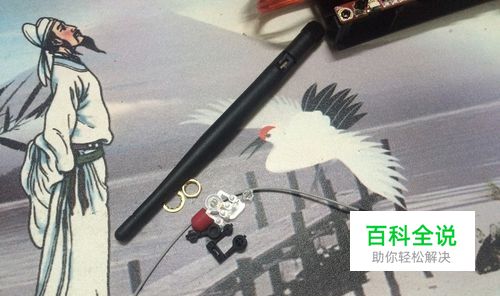

    一个经验,先解决大件,找到天线,垫片和螺帽就用上了,把天线固定在内盒上,当然外界天线就是这根圆圆的长棒子了。

  • 03

    现在看天线的另一头,是个小按扣型的接口,配件里面有个小型的转接接口,刚好跟这个能配上,可是问题来了,这个小配件放主板哪里,反面是个内插的孔,说明是插在主板某个很小的引针上的.....找半天都没找到.........目前只能放弃了,以后研究出来了再分享了....抱歉!!!

  • 04

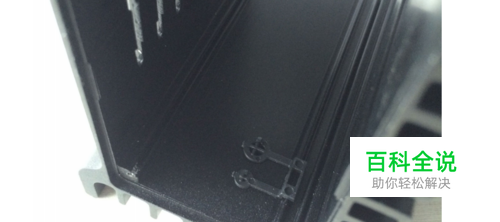

    剩下的就是几个按钮键了,看看外盒形状就可以分别出各是哪个位置的了,将塑胶内壳装配到铝制外壳内部,这个步骤首先要将一个塑胶按键安装到铝制外壳侧面的开孔处, 塑胶按键的上可卡在铝制外壳内部的边沿上以防止脱落注意的一点塑胶内壳安装时有方向的, CT 板子上的重启按键和刷机按键应该与铝制外壳的塑料按键孔在同一侧。

  • 05

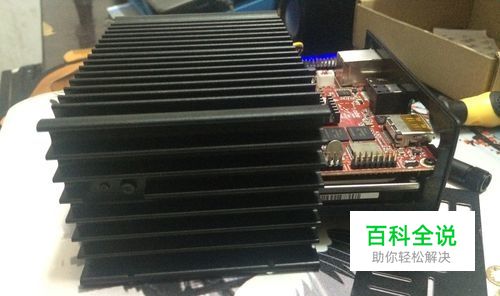

    接着将固定塑胶内盒放进铝制外壳中,放进去的时候要把我们的电源线和SATA 线可按照按压好,不然会把刚放的按键弄掉了。

  • 06

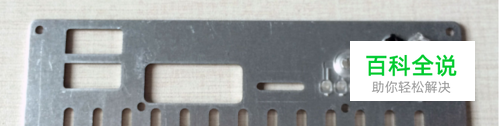

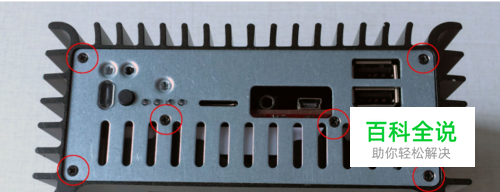

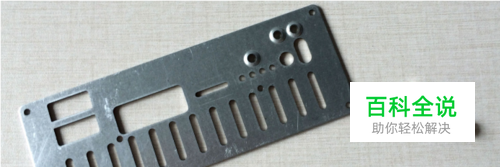

    内金属挡板的安装将按键分别按照图安装好,然后将内金属挡板置于没有塑胶壳的一面再用螺丝固定即可。

  • 07

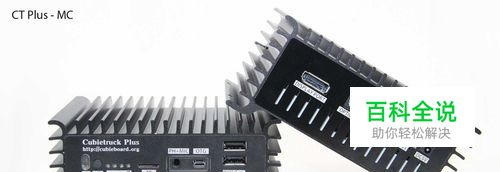

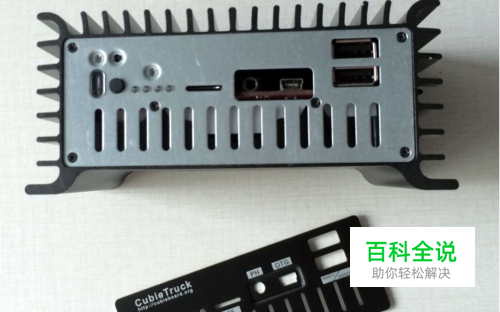

    最后将外金属贴片粘贴上将两面的贴片贴上便大功告成了, 需要注意的一个小地方就是外金属挡片需要对准接口的置。
