下面是一篇关于PCB打印文件在Protel软件的设置相关介绍，希望能帮助对此有所需要的朋友

具体步骤操作

01

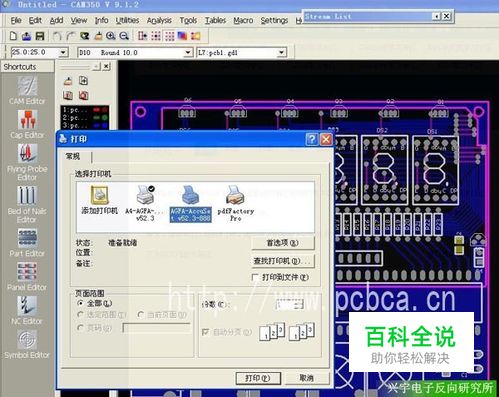

点击打印机图标后生成一个打印预览，先从它的导航栏第一行点鼠标右键并选Properties（道具），先选择打印机，然后可设置打印方向（纵向和横向）、打印方式（标准、整板打在一张纸内、PCB、屏幕可视区域三种，并可选择只打印选中部分。标准方式时可自定义比例和X、Y修正值，比例可根据需要自行修改，修正值为1，一般不能去动它）、Margins栏为打印内容的位置，选中即可。
02

选择你想要打印的层面和每层的内容，大部分可从Tools-Create *中快速生成各层最终打印图、各层合一图、装配图等。自己也可对欲打印内容进行增删。在它的导航栏内白纸符号上点鼠标右键并选Properties，可选打印哪一层面的元件、是否显示孔、是否镜像打印等，颜色可选黑白、彩色和灰阶。Layers框内可选欲打印的层和每层的打印内容和方式，并可设置每一层的上、下位置。每层内的每种可打印内容均有完全、草图、关闭三个选项。
03

全部选好后，可按打印机图标全部打印，或从File菜单内找打印单页等其它选项。 PCB打印预览时也可以直接导出WMF格式的图形文件，但Y轴方向比例严重失真，没有太大的实用价值。 PCB文件插入WORD等文档中时PCB到图形文件超高精度转换法： a、安装ACROBAT5.0（请注意，不是ACROBAT　READER），并且在安装时选定制，选中安装PDFWRITER和亚洲字体中的简体中文字体； b、选择打印机为PDFWRITER并选A4纸和打印精度为300或600dpi等，选择完要打印的内容和比例后，打印出一个PDF文件； c、用ACROBAT打开这个文件，并另存为一个JPG或TIF文件（用PHOTOSHOP也可直接读入PDF文件）； d、用PHOTOSHOP将这个图形文件编辑后另存为一个JPG、BMP或GIF文件。用此法能得到比Print Screen抓图高得多的精度（取决于PDF文件打印时的精度和JPG文件保存时的质量，完全由你来决定），只是精度越高，最后的图形文件越大。
