airMAX - 如何使用 airView 找到最佳信道
这篇文章将解释如何通过airOS内置的airView功能的频谱分析工具来确定无线网络的最佳信道配置。
操作方法
- 01
使用AirView确定最佳信道为了优化无线网络的性能，网络设计者需要尽可能寻找最佳的SNR（Signal‑to‑Noise Ratio，信噪比）。信号强度可以通过传送功率、增益天线、距离和频带来预计和计划。然而，对于非授权的无线频带（2.4GHz、5GHz等）来说，一个常见的问题是干扰是无法预计的，而且没有哪个确定频率可以保证无干扰。之前，需要一个现成的频谱分析仪（价值可能高达$10,000）对无线设备的安装地点进行现场勘测和频谱分析。现在所有优倍快网络技术公司的airMAX™ M产品上都集成了功能强大的频谱分析仪功能。不再需要租用或者购买额外的设备进行现场勘测。 需求： 优倍快 M-系列设备，运行AirOS v5.2 或更高版本（我们推荐airOS 5.5.4或更高版本） 安装有Java VM 版本 6或更高版本。（推荐JAVA 7） 配置好的PC 或笔记本可以访问设备
- 02

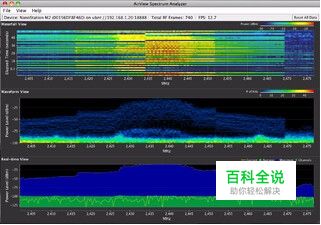

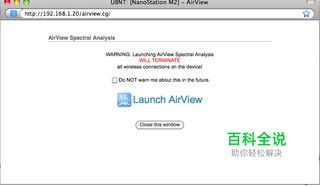

步骤 为了访问AirView工具，登录设备。用户可以通过在浏览器地址栏输入设备IP地址（默认IP地址为192.168.1.20）来登录。 进入“Tools”（工具）菜单，选择“AirView”。 会显示一个弹出窗口，它会警告如果加载AirView，在程序运行期间所有的无线连接会被断开。如果同意，按下“Launch AirView”（加载AirView）按钮。 注意：不建议在已经连接客户端的接入点上运行AirView，因为在AirView运行期间，所有的客户端会被断开连接。一旦AirView被关闭，需要30秒的时间切换回之前的无线模式。AirView无法在无线接入站（或WDS站）运行，因为程序会断开设备的无线连接。 打开并运行“airview.jnlp”文件。 在AirView内，用户将有下列图表：a) 瀑布图或信道使用图，b) 波形图和c) 实时图。
- 03
瀑布图：这是一个基于时间的曲线图，表示AirView运行期间随时间收集的每个频率的总能量。在该频率窗口，能量的颜色表示其幅度：更冷的颜色代表较低能量级别（用蓝色表示最低水平），而暖色（如黄色，橙色或红色）表示的频率意味着更高的能量水平。瀑布图的图例（右上角）提供各种颜色关联到的功率电平（dBm）的数字指导。图例中的低端（左）总是调整到计算的本底噪声，并且高端（右）设置为自AirView会话开始以来检测到的最高功率水平。 信道使用图：在这个图中，每个2.4GHz的（或5GHz，对于M5-系列设备）的Wi-Fi信道是由一个百分比栏来表示的，百分比表示特定信道的相对“拥挤”状态。这个百分比是通过分析自AirView会话开始以来此信道中无线能量的普及性和强度来计算的。 波形图：类似于瀑布图，这是一个基于时间的曲线图，表示AirView运行期间所收集的每个频率随着时间的总能量。能量的颜色表示其幅度：偏冷的颜色代表在该频率范围在较低的能量水平（蓝色代表最低水平），而暖色（如黄色，橙色或红色）意味着在该频率范围具有更高的能量水平。 随时间变化的频谱图将主要显示给定环境的稳态无线能量签名。 实时图：该曲线图显示了一个传统的频谱分析，其中能量（以dBm为单位）实时显示为频率的函数。视图中有三个轨迹：最大保持 – 此轨迹将更新并保持自AirView会话开始以来，整个频率最大功率水平。平均 - 显示在频率上运行的平均能量。实时 - 显示AirView设备看到的作为频率的函数的实时能量。 需要让AirView从无线频谱收集足够的信息。能够分析的波束取决于设备的天线，例如：如果用户使用的是配备全向天线的Bullet M2HP，那么AirView将收集和显示来自所有方向的能量水平。反之，如果用户使用的是NanoBridge M5或NanoStation M2，那么AirView只收集天线能“收听”区域的数据，它是天线的波束宽度。在做分析前应收集至少几分钟的数据，通常情况下，5分钟即可。 现在，我们可以分析图表中所显示的信息了。个人认为，一个基本的分析，更重要的信息图是瀑布图和波形图。在瀑布图中的关键参数是整个频谱的功率（dBm），在波形图中，关键是功率等级和点击次数之间的关系。
- 04

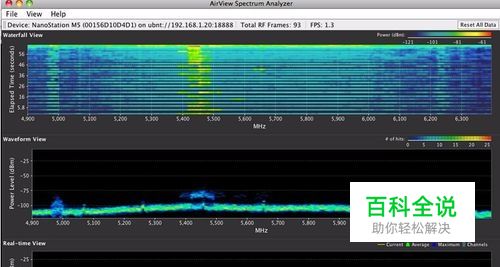

为了更好理解，请看这张频带4.9GHz到6.4GHz的AirView截图： 正如你在第一个图（瀑布图）中所看到的，在5400MHz和5500MHz之间有一个比平均波谱更拥挤的区域，信号强度大约在-84到-70dBm之间。其实，这个频带并不是是很拥挤，它只是意味着你可以使用这些频率中的任一频率，这由当地机关限制。 注意：通常情况下，5180MHz到5320MHz以及5745MHz到5825MHz之间的频率是允许未授权使用的。但是，你应该核实你的国家的管制信息。
- 05

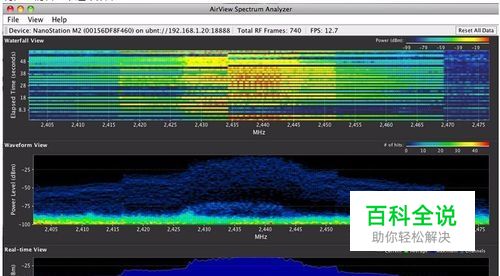

现在我们看一下这个频率：2405MHz到2475MHz： 正如你看到的，在2425MHz和2450MHz之间的区域非常拥挤，具有高达-23dBm的能量水平。在这种情况下，如果计划部署2.4GHz的网络，你应该避免使用信道6，或接近6的信道。如果是20MHz的信道带宽，用户应该使用信道号1或11。如果用户想要一个噪声小的区域，应该选小的窄频谱，比如2455MHz到2470MHz，为了避免干扰，用户应该选择10MHz作为网络的信道带宽。 注意：标准的Wi-Fi设备仅支持20MHz信道带宽，不支持信道转换。
- 06
让我们再次来看看之前的4.9GHz到6.4GHz频率的截图，在波形图中我们可以看到5GHz区域附近5400MHz和5500MHz之间有两个能量水平较高的明显区域。即使在5400-5500MHz也有点击的数量也较少，这些点击强度是很高的。如果你想使用这个频段，尽量选择较低的能量水平的频率（你法律上被允许）。如果用户使用频率的能量级别几乎相同，那么应该优先选择点击数更少的那个。
- 07
最后，一旦你决定了要使用的频率和信道带宽，关闭AirView，等待几秒钟，设备返回标准的无线模式。然后去Wireless（无线）选项卡，指定要使用的信道带宽。如果需要，启用信道偏移，并选择要使用的频率。随后，按Change（更改）按钮。几秒钟后，页面的顶部会出现一个警告。最后按Apply（应用）按钮以应用更改。 注意：确保AP和所有站点使用相同的信道带宽和信道偏移参数。否则AP和站点之间无法建立连接。
