ug8.5经典案例——天圆地方
用nx的【通过曲线组】命令创建天圆地方模型。
操作方法
- 01

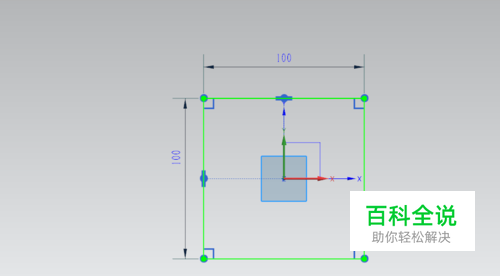

打开ug8.5,以xy平面创建草图,绘制一个边长为100的正方形。
- 02

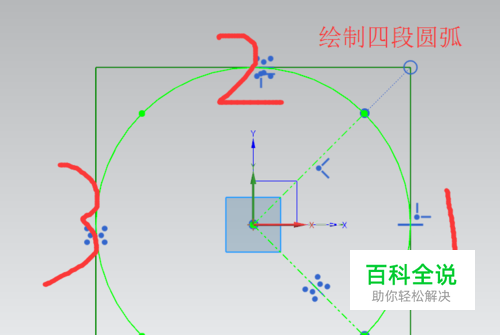

从新建立一个草图,偏移xy平面100,绘制一个直径100的圆,这里注意一下,由于我们使用的是【通过曲线组】命令,要求两个截面的条数相等,正方形是四条边,所以要把圆裁成四不安圆弧,如图所示。
- 03

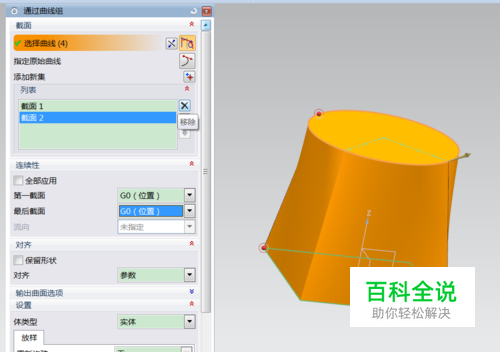

绘制完草图就可以使用【通过曲线组】听令了。点击插入——曲面——通过曲线组命令,弹出通过曲线组命令对话框,首先选择正方形的四条边,单击中建或单击对话框中的添加新集按钮。
- 04

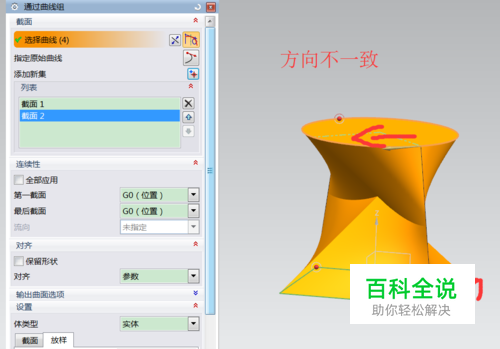

接下来悬着圆弧线段,注意,选择的顺序要保持一致,起点方向要一直,做出来的效果才是我们想要的,否则会产生扭得情况。先点击预览才看一下是否是我们想要的,如果不是从新选择。
- 05

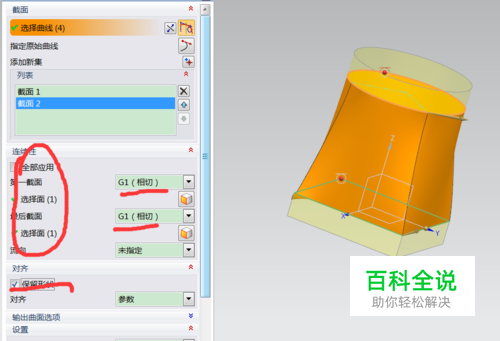

这样做出来的曲面比较光滑,此外这个功能还可以设置与上下面的连接关系,G1连续和G2连续,当然要先在上下建好曲面。
- 06

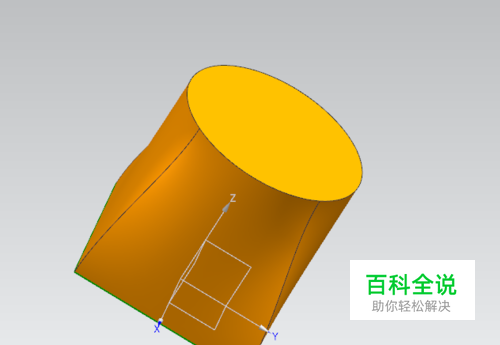

总结一下,这个方法其实非常简单的绘制两个截面不同的链接体,要注意的就是两个界面的节点数要相同。
