【excel图表】如何制作中国地图背景数据气泡图
在一些商务PPT，经常能够看见以中国或世界地图作为背景的图表，并且使用气泡图反映数据的大小，如下图所示。本主要叙述如何实现这样的气泡图。
操作方法
- 01

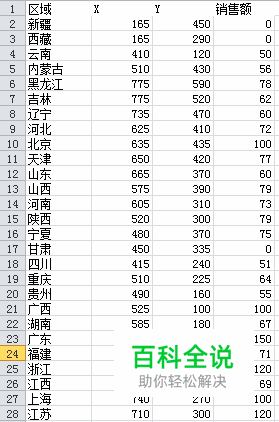

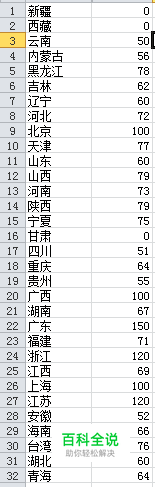

如图1所示，假设数据是各省市某产品的销售额，需要在一张中国地图上以气泡图的方式展示出来。
- 02
因为气泡图展示的是三个维度数据，如果需要在地图背景上展示这些数据，则这三个维度中的前两个维度是不同区域在图片上的坐标轴，第三个维度是销售额。如果手上的中国地图背景对应省份区域的坐标轴位置不清楚，则前两个维度数据可以先随便填写，生成图片后，再进行调整，下图1显示的事已经按照图片调整好坐标的数据，对应的中国地图背景图如图2所示。
- 03

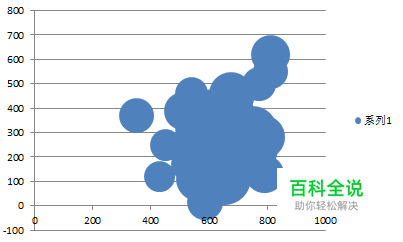

选中这三列数据，插入-其他图表-气泡图，即可获得图1所示图表，这时候的图表比较简陋，还未加上背景。
- 04

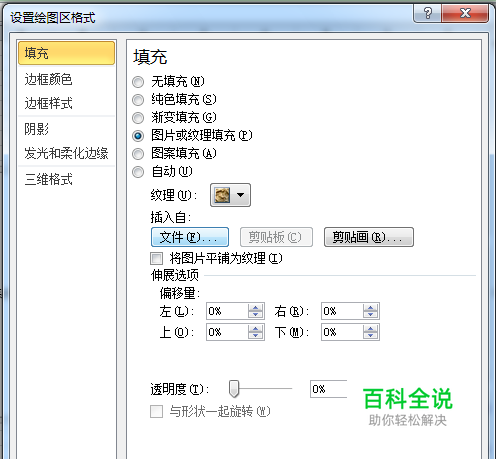

给 绘图区增加背景图片（第2步骤中的图2），选中绘图区-右键“设置绘图区格式”-图片或纹理填充-选取中国地图背景的图片加载进来（如图1所示），得到图2所示效果
- 05

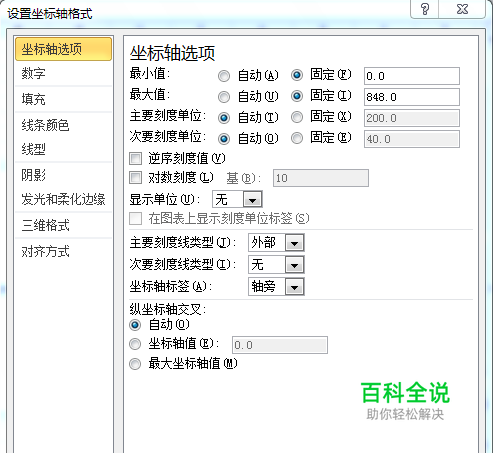

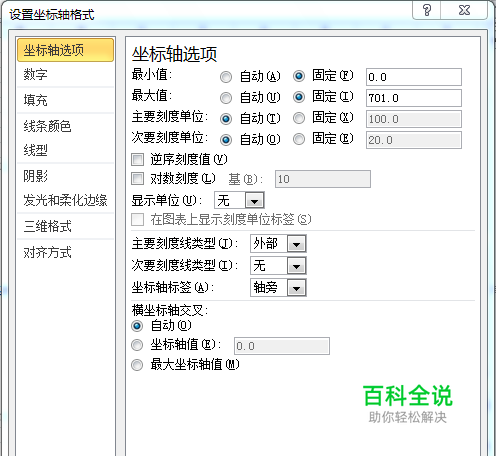

如下图这时候需要调整坐标轴格式，使得横纵坐标轴都从0开始，设置最大值为背景图片像素的长和宽（本例为848*701）。
- 06

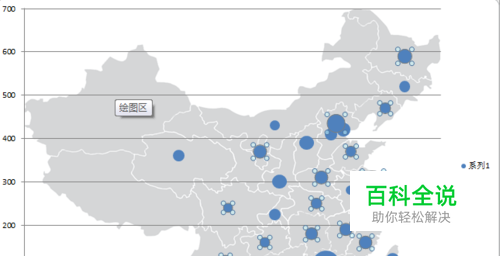

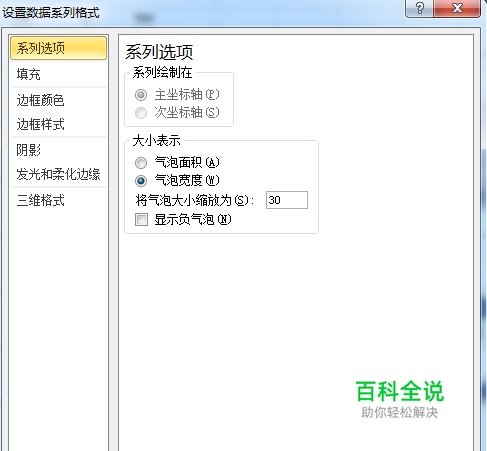

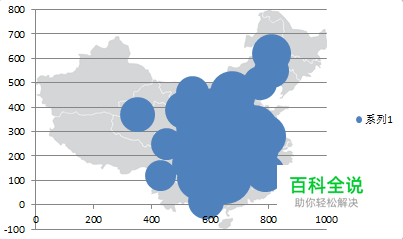

如图1，调整气泡大小，调整气泡使用面积或宽度作为衡量，以及调整缩放比例。得到图2。这时候已经基本得到带背景的气泡图。如果气泡所在位置与实际区域位置不合，可以调整其X，Y轴坐标值。
- 07

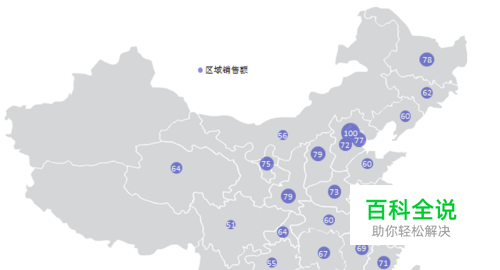

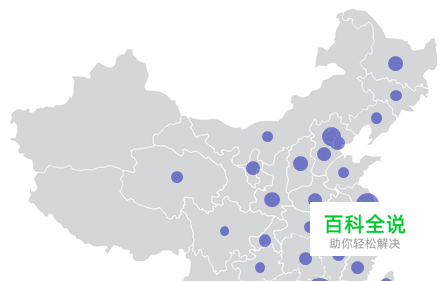

最后，通过设置气泡填充的颜色，透明程度，删除横纵坐标，网格线，即可得到图1所示理想的带中国地图背景和位置信息的气泡图。如果需要添加数据标签，也可以进一步添加，得到图2。
