CAD如何画房子

还记得小时候的美术课吗,房子是我们必不可少的作业之一。那么用CAD如何画呢?

操作方法

  • 01

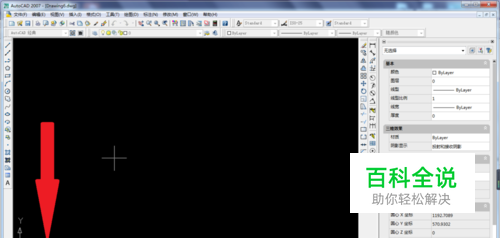

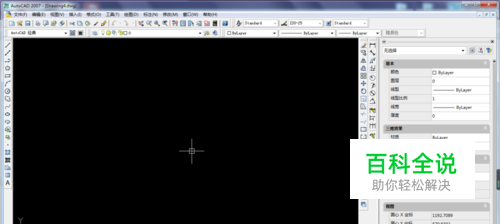

    打开CAD,新建一个空白文件

  • 02

    激活直线命令。方式有多种: 第一种,执行【绘图】-【直线】 第二种,点击工具栏中的直线命令图标。 第三种,输入字母“L”,回车。

  • 03

    画屋顶 直线命令已经激活了,以下是输入的坐标 1、300,300,回车 2、160,210,回车 3、440,210,回车 4、C(闭合命令),回车

  • 04

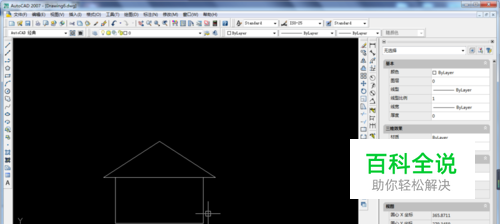

    墙面 激活直线命令,输入坐标 1、190,210,回车 2、190,95,回车 3、410,95,回车 4、410,210,回车 5、C,回车 到这里,房屋轮廓就画完了

  • 05

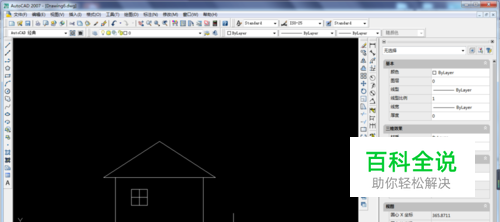

    窗户 激活直线命令,输入坐标 1、230,180,回车 2、230,140,回车 3、270,140,回车 4、270.180,回车 5、C,回车 6、250,180,回车 7、250,140,回车 8、230,160,回车 9、270,160,回车 这些都是详细的坐标,不按坐标来也没关系,只是可能大小种类就可能有点多。

  • 06

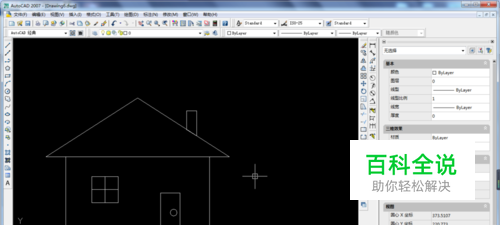

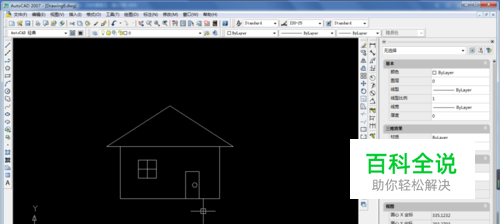

    门框 激活直线命令,输入坐标 1、335,95,回车 2、335,155,回车 3、365,153,回车 4、365,95,回车 锁 1、输入C,画圆 2、圆心坐标355,125,回车 3、半径5,回车

  • 07

    烟囱 激活直线命令,输入坐标 1、375,251.7857,回车 2、375,280,回车 3、390,280,回车 4、390,242.1429,回车 5、C,回车

  • 08

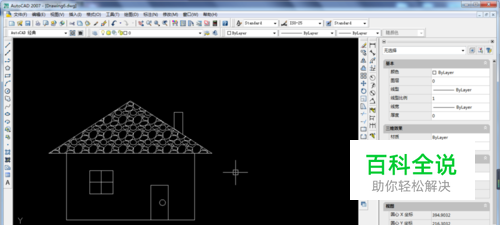

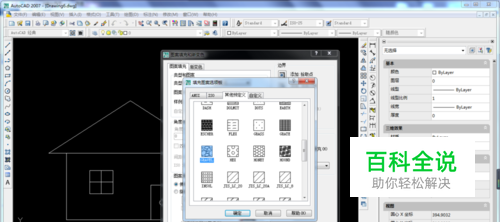

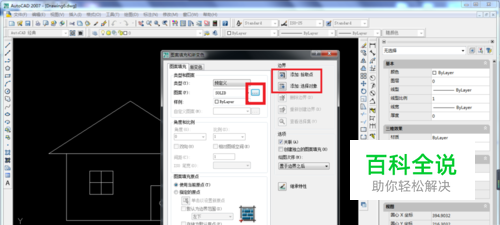

    给屋顶填充图案。 1、输入字母“H”, 2、指定边界:屋顶 3、挑选图案

  • 09

    记忆中的房屋就这样画好了,是不是比我们小时候用蜡笔画快速多了?
