如何用proe画弹簧

操作方法

  • 01

    新建一个文件,点击菜单栏的插入,然后点击螺旋扫描,点击伸出项。弹出两个窗口,按黑色的选项设置点击完成,在点击平面,之后在作图区任意选择一个平面,在此以“FRONT”面为例。点击正向,点击缺省。

  • 02

    点击直线工具,先画一条中心线,然后再画一条直线作为弹簧高度。点击右下角打钩符号。

  • 03

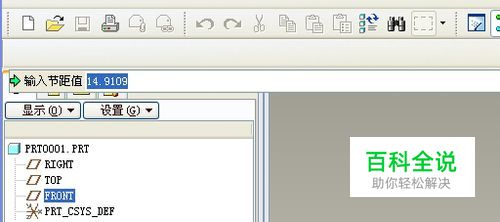

    设置弹簧节距,然后按回车键。

  • 04

    点击确定,基本弹簧就画好了。

  • 05

    这就是成品图了,当然还要加入一些修饰,这些个人自由发挥。
