CAD怎样在多段线的短线上显示线型？【百科全说】

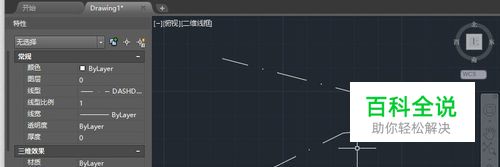

如果多段线设置了虚线线型后，整体都显示为实线，应该是线型比例设置不合适，之前发过介绍解决这个问题的方法。但有时多段线整体显示是虚线，但局部比较短的线段仍会显示为实线，如图所示。

多段线短线段显示实线的原因和解决方法

01

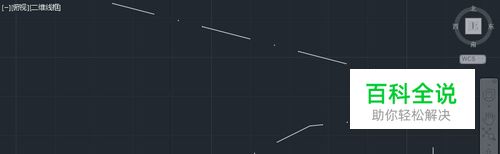

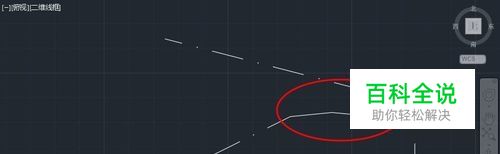

在引用的经验中介绍过，CAD的线型通常都是两端对齐，也就是线的两端都保证是实线，因此当线段长度小于一个线型单元或略大于一个单元的时候，线段会整体显示为实线。默认状态下，多段线显示的线型也是每段分开显示的，并不是按整体显示的。因此，虽然多段线整体长度远大于线型单元的长度，但长度小的线段仍会显示为实线，如果有几段连续的短线，会看到很长一段实线，会感觉虚线的效果不对，如下图所示。
02

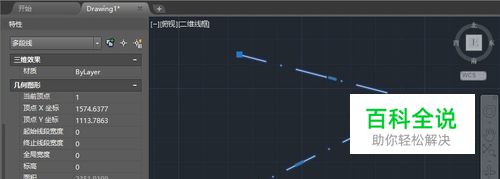

如果我们希望在多段线作为一个整体来显示虚线，也就是短线也同样显示为虚线，这个可以通过设置多段线的参数和变量来进行调整。如果多段线已经绘制好并已设置好线型，可以选中多段线，然后打开特性面板（CTRL+1），在特性面板中找到线型生成参数，设置为启用，如图所示。
03

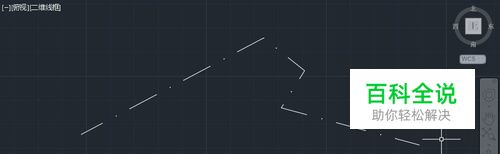

所谓启用多段线的线型生成，就是在生成线型显示的时候讲多段线作为一个整体，当多段线中有多条短线段的时候线型显示效果会比较好，如图所示。
04

显然按多段线生成线型的话，计算要比分段显示要复杂，计算量要大，如果对线型显示没有严格要求，不必打开这个选项。如果图纸不大，但对多段线的线型显示要求比较高的话，可以通过变量打开线型生成，之后绘制的所有多段线就都会启用线型生成了，设置方法如下：在命令行输入PLINEGEN，回车，输入1，回车。
05

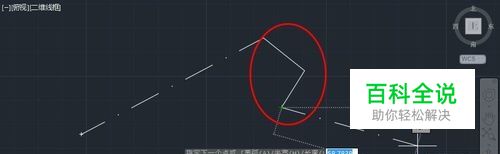

选择虚线，绘制多段线，在绘制过程中，我们看到短线还是会显示为实线，如图所示。
06

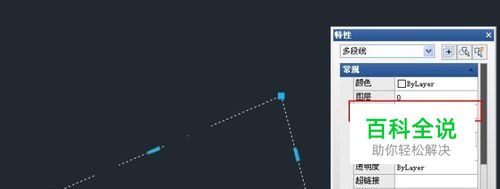

但一旦回车结束多段线的绘制，多段线就会自动刷新成按整体生成的效果，如图所示。

小结

01

如果不是有人问我线型生成是什么意思，我也没有关注到这个参数。看来CAD里的每个参数都是有特定用途的。不过，既然CAD默认将线型生成禁用，很显然多段线按与直线等其他图形统一的方式显示线型更简单，启用线型生成会增加计算量和显示数据，所以，如果没有特殊需要，我们也没有必要去调整这个变量的默认值。
