图解华为 P9 拆机详细教程
操作方法
- 01

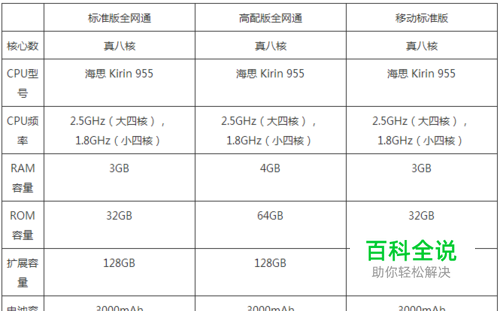

在拆解华为 P9之前，我们先回顾一下华为 P9 的参数，如下图所示：
- 02
华为 P9 拆机工具： 1-十字螺丝刀，五角螺丝刀； 2-电吹风； 3-屏幕吸盘； 4-拆机翘片； 5-磁性记忆垫； 6-拆机撬棒； 注意事项，如下图所示：
- 03
关机，拆除下巴上的螺丝，如下图所示：
- 04
使用吸盘吸开屏幕，如下图所示：
- 05
加热后壳上的指纹识别传感器，待稍微融化后即可拆下，如下图所示：
- 06
先拆下电池排线断电，接着拆除前摄像头，如下图所示：
- 07
后置双摄像头集成在同一根排线上，可以轻松地取下，如下图所示： 这一组双摄像头单元由两个图像传感器组成：一个普通的1200万像素RGB（红绿蓝）传感器，以及一个1200万像素的黑白传感器。 这个附加的黑白传感器是为了给彩色照片加上景深和对比度而存在的，并且也可以独立作为一个黑白摄像头使用。
- 08
拆除主板后你会发现，主板下方有一坨类似口香糖的胶，谁把嚼过的口香糖忘在这了吗，如下图所示：
- 09
取下主板后，可以看到机身上的导热硅脂比常见的手机多不少。 这是主板正面的芯片，如下图所示：
- 10
拆除标准3.5毫米耳机孔，这是一个独立的模块化部件，并且没有使用焊点连接，如下图所示：
- 11
拆除数据接口，该接口采用USB-C接口，分离式易替换设计，如下图所示：
- 12
拆除听筒模块，它通过弹片与主板连接，可以很简单地从屏幕框架上取下。拆下有泡沫封口的扬声器需要借助撬棍的帮助，但也很快可以取下。这块泡沫是一种对扬声器的防护措施，防止灰尘和尖锐物体入内，如下图所示：
- 13
在P9的电池下面发现了熟悉的拉条，可以很轻松地把它扯出来，如下图所示：
- 14
华为P9全家福，如下图所示：
华为P9
