CAD布局图文教程

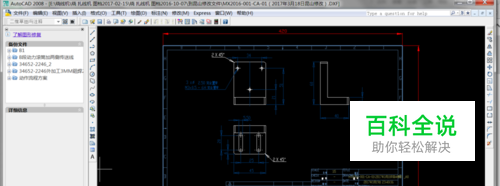

CAD作为一款二维绘图工具，其是被广大设计者所认可并使用的，CAD图纸空间就是一个二维空间，也就是设计者通常是在二维图纸空间绘制对象，虽然也有Z坐标，但是三维操作的一些相关命令在图纸空间并不能使用，因此导致CAD所显示的特性跟二维空间相似。图纸空间主要的作用就是用来出图的，也就是把我们在模型空间绘制的图，放在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。下面我们就给大家来介绍一下CAD布局的图文教程。本文以CAD2008版本为例进行介绍，其他版本大同小异。
CAD布局图文教程
- 01

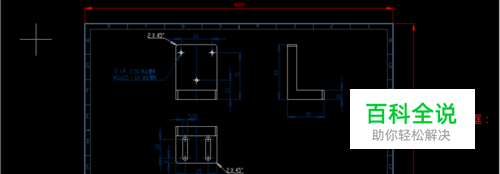

绘图 在模型空间里绘图最好严格按照1：1的方式来进行绘图，因为这样不仅作图时方便，以后修改时也方便，重要的是在使用图纸空间出图时更加灵活方便，而且有一点很重要的是如果你的图形后面需要给到其他设计人员修改时，如果你不是按照1：1比例来作图，而后来设计人员却是按1：1比例来作图，到时所加工零件就会出现严重的差错。
- 02

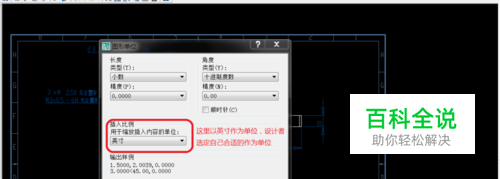

明确使用单位 在CAD作图中，设计者应该要明确自己在模型空间绘图所使用的单位，比如目前作图通常是以毫米为单位，那么我们设计时1米就应该是1000个CAD单位，1厘米就是100个CAD单位，需要特别说明的是，在CAD中设定的所谓的“绘图单位”是没有意义的，绘图的单位应该是在使用者心中，这也是CAD灵活的一个方面，因为这样在CAD中绘制一条长度为1的线段，可以代表任何一个单位长度，比如1个CAD单位可以代表1米，1个CAD单位也可以代表1000米，这需要设计者根据实际情况选择恰当的单位。
- 03

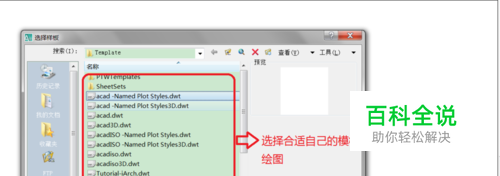

图框 在设计中，在每个工程在进行之前，设计组都应该作一个标准图框供参与该项目的所有人员使用，以利于作到统一规格的图纸。例如设计中使用的最多的A4图框，我们就可以在模型空间做好，并以毫米为单位。左下角的坐标为(0，0)为便于设计者插入图框，应单独保存为一个DWG文件，以便日后拖出使用。
- 04

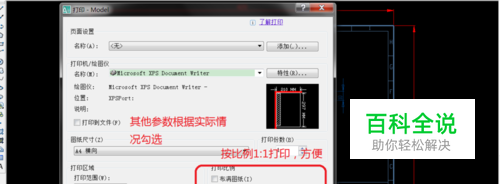

打印比例 在打印时其他的设置基本适合各自设计者的习惯即可，唯一要求不同的是应该要求按1：1打印或者1：1.02(就是缩小至98%)打印，这样打印要求的好处很明显，审图者和加工者不需要进行繁琐的比例换算工作，所有的比例问题在图纸空间和标注样式里面设置。而且最终同一个设计组的绘图风格基本一致，审图改图问题不大。
- 05

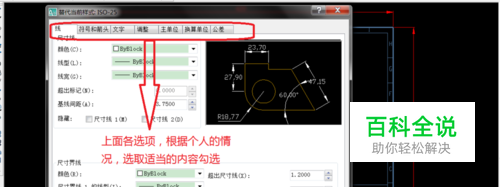

标注样式的设置 打开“标注样式管理器”，进去修改各参数，首先对诸如箭头大小、超出尺寸线长度、文字高度等进行设置，原则是最终要打印成什么样子就设置成什么样子，这样设置一个明显的优点是在调整标注样式时，我们基本上可以不管出图比例是多少，直接将各项设置成最终出图的效果，需要针对不同出图比例调整的唯一一个参数就是全局比例。
- 06

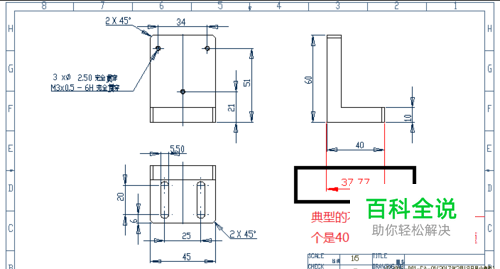

完成了上面的这些步骤，我们也就大致在做完一副图的大致轮廓布局，，也就是在没有进行大量的文字及尺寸标注之前就已经按上面的方法确定最终的出图比例，也就是需要确定全局比例、自定义比例系数、模型空间文字大小(同时可以确定多义线的宽度)。
- 07
有关CAD的布局用法和基本操作是什么?至此，布局用法和基本操作已经完成，具体实用技巧在另外篇章介绍。
