CAD中如何控制打印线宽？【百科全说】

无论建筑图纸还是机械图纸，打印输出时图形的线宽都是有区别的，打印的图纸通常会加粗本专业的重点图形，而一些辅助线和次要图形则会用细线或虚线打印。例如建筑图纸中的轴线、机械图纸的中心线都会用虚线表示，且线宽设置得较细，建筑平面图中会突出墙体、门窗等基本建筑构件，而到了电气、暖通、给排水软件中则需要突出本专业的线缆、管线和设备，墙和门窗则会打印成细线。
在CAD中提供了几种控制打印线宽的方法，这些方法并没有孰优孰劣之分，只是结合行业和图纸的特点可以选择更适合的方式。例如要机械软件通常只设置几个图层，中心线、细实线、粗实线等，这些图层中将线型和线宽都设置好了，在绘制图纸时只要将图形绘制到相应的图层上就好了。自己即使没有机械专业软件，也不妨建立一个模板，按线型和线宽需要设置好几个图层，这样每次绘图和出图时就无需重新设置了。建筑行业图纸相对要复杂一些，通常按建筑构件来分层，例如墙体、门窗，有时墙体还会分为好几个图层，因此建筑图纸可能有上百个图层，大部分都采用按颜色来设置输出线宽。而一些建筑设备专业软件，例如浩辰CAD电气，线缆直接用带宽度的多段线。

使用实体（对象）线宽来控制打印线宽

01

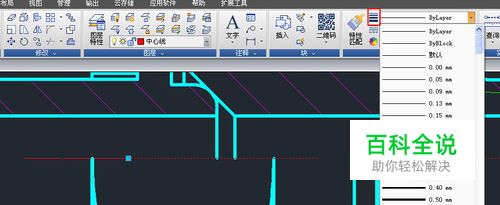

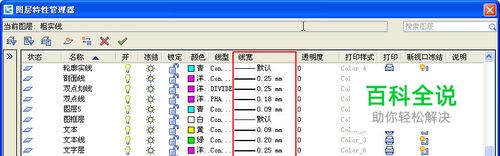

所谓“实体线宽”是给图形设置的线宽。实体线宽最好通过图层来设置，而图形线宽直接用默认的（Bylayer 随层）即可，这样便于对图形进行整体管理和后续修改。如下图所示：
02

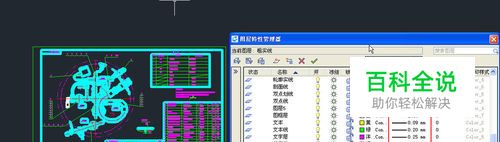

如果图形简单，没有分图层，或者同一图层上的对象要打印不同的线宽，可以直接选取对象，单独给图形设置线宽，如下图所示。
03

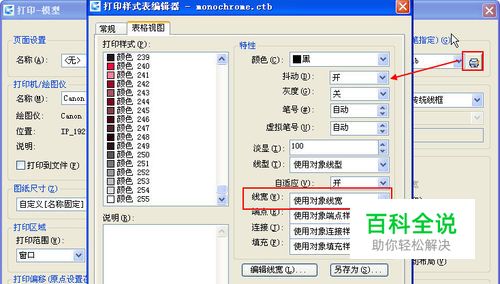

在图中已经设置了线宽后，想按设置的线宽打印的话，必须选择合适的打印样式表文件，在打印样式表中设置输出线宽为“使用实体线宽”，否则设置的线宽也会被忽略。采用这种方式的好处，在图中设置好线宽后，无论使用CAD自带的彩色或单色的CTB文件，默认设置都是“使用实体线宽”，不需要再做任何调整，直接输出即可，如下图所示。
04

线宽是设置好了，但打印时还要注意输出颜色的设置，选择合适的CTB文件。

利用颜色来控制输出线宽

01

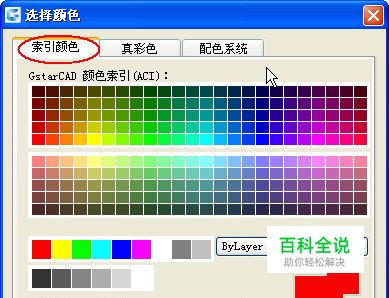

CAD中最常用的打印样式表是CTB（颜色相关打印样式表），就是按索引色来控制输出的颜色、线型、线宽。使用颜色来控制输出线宽的好处就是直观，图纸打开后，颜色可以一目了然，设计起来也非常简单。而线宽相对来说就很难分辨了，即使打开“线宽”显示，在屏幕上看到的也只是示意效果，即使在布局中使用了页面设置中的线宽设置，看到的也并不是实际的宽度。因此当图纸使用颜色来控制打印输出线宽时要注意下面几个问题： 1、必须使用索引色（256色）要想利用CTB控制输出线宽和颜色，图层或图形必须使用索引色（256色），如果使用了真彩色，输出颜色和线宽是无法控制的，因为CTB中只有针对索引色的设置。
02

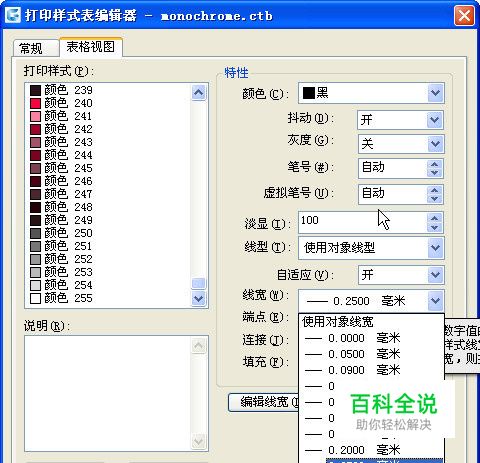

2、不要使用太多颜色，特别是需要设置打印线宽的图形用颜色可以在图面上很好区分不同类型的图形，CAD共提供了256种索引色，但建议不要使用太多颜色，用1-7号色就基本够了。一般一张图纸中线宽设置也就2-4种，重点要表现的图形颜色用几种就可以，这样在打印样式表中（*.CTB）中设置输出线宽时简单一点，出错的概率也小一点。当然，对于一些次要图形，只用默认线宽打印的图形多设几种颜色倒影响不太大。 3、必须选择合适的CTB文件要用颜色控制输出线宽，图形肯定五颜六色，但大多数图纸会黑白输出，即使使用的是黑白打印机，也要选择合适的CTB文件（monochrome.ctb）。如果自己认为打印机就是黑白的，而没有选择单色CTB文件，彩色线条会被打印机转换为灰色而不是黑色，会导致线条打印不清晰。 4、需要对默认CTB文件进行编辑由于CTB文件默认输出线宽为“使用实体线宽”，由于图形未单独设置线宽，必须对CAD自带的CTB文件进行编辑，调整特定颜色的输出线宽，否则图形的输出线宽都会是默认线宽，如下图所示。如果通常采用相同设置，编辑完CTB后可以另存为或覆盖原有文件，以后就不用重复设置了

利用多段线线宽来控制打印线宽。

01

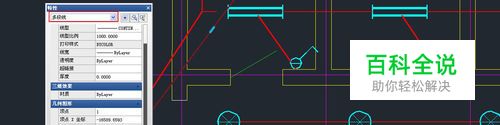

这种方式设置起来太麻烦，而且还要考虑打印比例，通常只在一些专业软件中使用，例如专业软件用多段线绘制电气的线缆、给排水和暖通的管线，这样可以保证无论设计人员用什么打印设置出图，只要出图比例是对的，线宽就能保证。这些软件在绘图前要设置出图比例，在绘制线缆时宽度会自动乘以出图比例来保证出图效果，例如设置1:100出图，线缆打印宽度设置为0.15，那软件在绘制多段线时会自动将宽度设置15，如下图所示。
02

如果只是用通用CAD，例如AUTOCAD或浩辰CAD等来绘图，用多段线控制输出线宽确实不太方便，不仅设置起来复杂，而且必须要先考虑到出图比例，而且直线、圆和弧还无法设置宽度。

小结

01

常用的方法是通过图层或颜色+打印样式表来控制打印线宽，但有一些特殊情况下会采用多段线线宽来设置。如果你正在使用一款专业软件，你也需要了解软件已经实现了哪些设置，从而决定自己还需要做哪些事情。例如某种机械软件已经设置好图层并设置好图层的线宽，那就只需要将图形画在对应的图层上，打印时合理设置CTB就好了；而建筑软件会设置好图层和颜色，在使用建筑软件功能绘图时，会自动将图形放置到相应的图层上，那需要做的就是打印时按要求选择和编辑CTB文件。无论你是否使用专业软件，使用哪种专业软件，在绘图前必须了解单位或行业对出图比例、文字、线型、线宽输出的要求，画图前就合理规划，画完图后正确设置，才能顺利绘制并输出规范标准的图纸。
