CAD图纸怎么标注尺寸序号测量序号
工作中，经常会使用到CAD图纸，针对产品，对照图纸会作相应的测量，测量数据就需要保存，这时就需要针对尺寸标注序号，这样就能清楚的对照尺寸位置。
操作方法
- 01

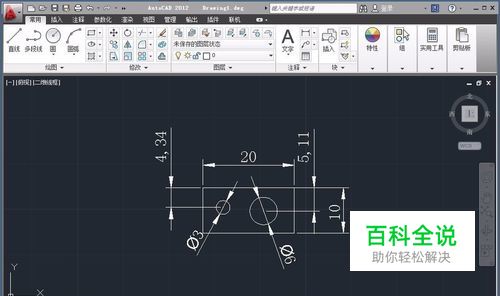

打开需要标注序号的CAD图档。
- 02

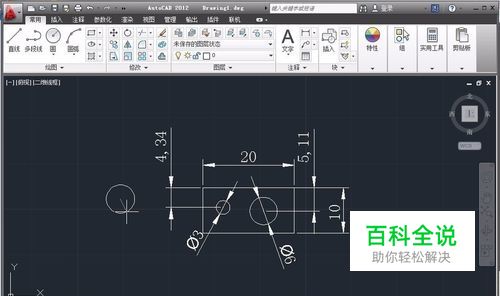

首先要画一个圆，输入快捷键“ C",或在常用工具里找到画圆的工具。 这里输入快捷键“ C"，确认，输入要画圆的大小，OK,圆画好。（现在所画圆稍大稍小都没有关系，后面可以再修改成适合大小。）
- 03

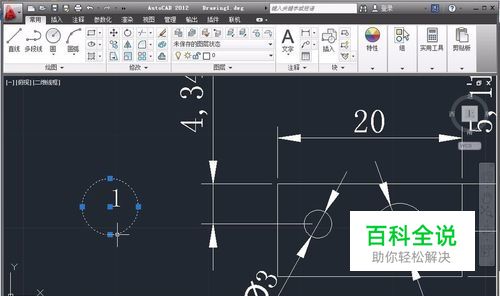

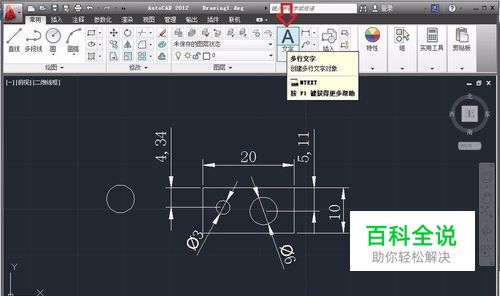

接着要输入”文字“，找到工具栏下方的”文字“，或是在下方输入栏内输入快捷键”DT",确认，输入数字“1”，确认。。
- 04

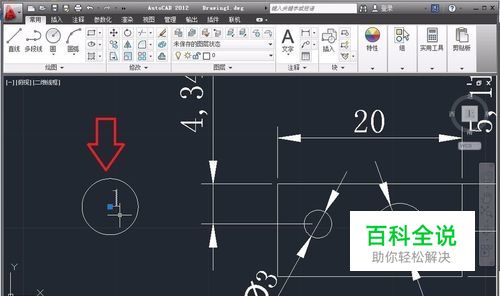

现在我们看到圆画大了，这里把圆修改的小一些，可以多次修改，直到自己认为合适大小，字体也是一样的修改方法。在下方输入快捷键“SC",确认，输入要修改的”比例因子“，这里要变小，所以输入0.7，确认。
- 05

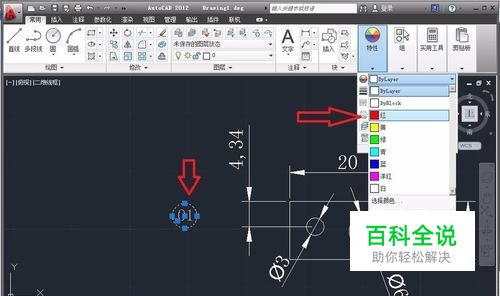

现在来看看，圆是不是变小了？嗯，这里可以作一些移动，放置合适的位置。把数字改成01，因为有超过10个尺寸的话，现在输入01，后面就可以不用调整了。还可以把序号改成需要的颜色，这里改成红色的，选中序号，在”特性“里图层里的颜色选择红色，点一下，序号就变成红色的了。
- 06

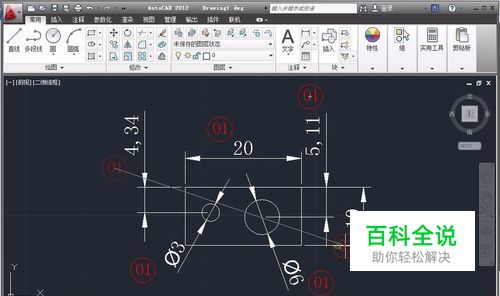

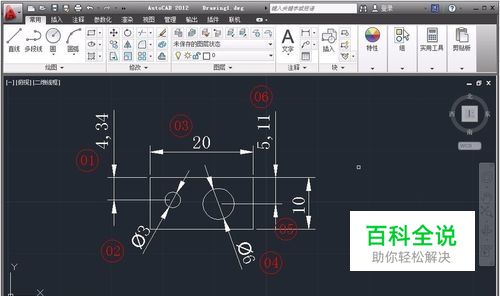

把序号放在尺寸前面合适位置，选中序号，在下方输入快捷键”CO“确认，再输入”M"，就可以不停的复制和粘贴了，标注完所有的序号，将序号里的数字按顺序修改即可。
