AutoCAD中如何创建多线样式

2024-03-29 12:28:13

多线是一种由多条平行线组成的组合对象。平行线之间的间距和数目是可以调整的，多线常用于绘制建筑图中的墙体、电子线路图等平行线对象。绘制多线之前，可以修改或指定多线样式。利用“多线样式”对话框，可以创建一个多线样式，或者修改当前样式，也可以从多线库中加载已经定义的多线样式，还可以将当前的多线样式保存为一个多线样式文件（*.MLN），并可对选定的用户多线样式进行重命名。

操作方法

01

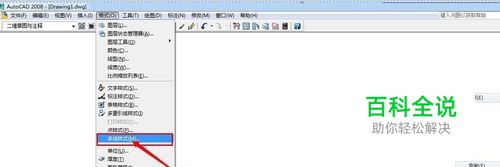

选择“格式”｜“多线样式（MLSTYLE）”命令，打开“多线样式”对话框
02

单击“多线样式”对话框中的新建按钮，弹出“创建新的多线样式”对话框，在对话框中输入新样式名modell
03

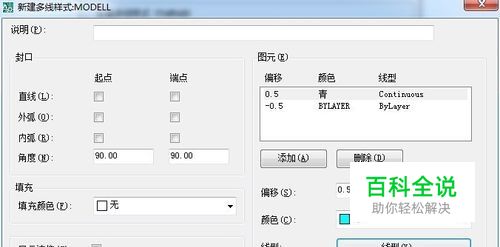

在“创建新的多线样式”对话框中，单击“继续”按钮，将打开“新建多线样式”对话框，可在对话框中设置多线的封口、多线的填充颜色、多线元素的特性的等。
04

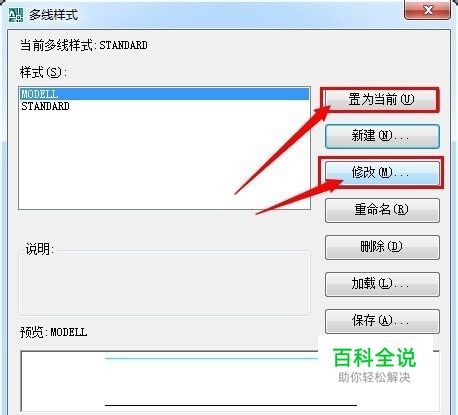

如果单击“置为当前”按钮，则可以将选定的样式设定为当前样式。如果要修改当前样式，可以单击“修改”按钮，打开“修改多线样式”对话框，以修改创建的多线样式。
05

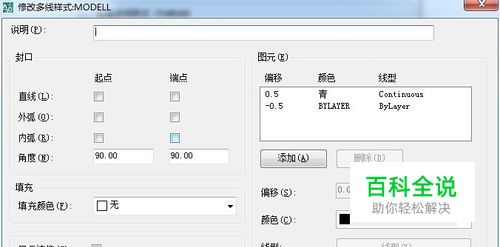

“修改多线样式”对话框与“新建多线样式”对话框中的内容完全相同，用户可以参照创建多线样式的方法对多线样式进行修改。
06

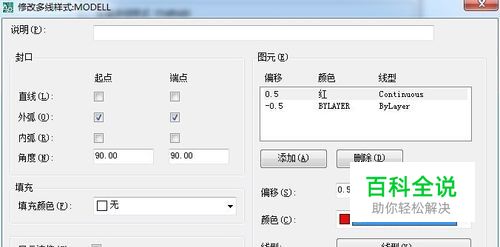

在“新建多线样式”对话框的封口选项组中，选中外弧的起点和端点复选框，并将多线的填充颜色置为红色，单击“确定”按钮后，可返回到“多线样式”对话框，在预览窗口中能看到所创建的新样式效果。
07

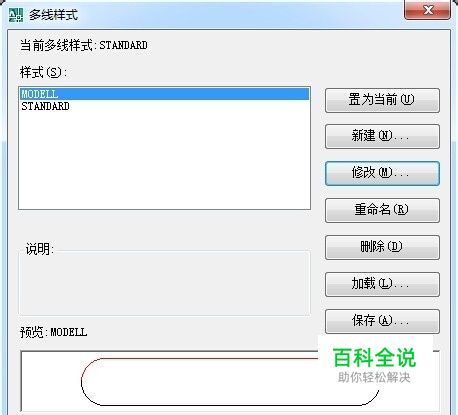

单击“多线样式”对话框中的“确定”按钮，完成新样式modell的创建。今后在用样式（ST）方式画多线时，可输入已创建的多线样式名modell来进行指定的多线绘制。
