如何用三维CAD中望3D进行便捷的齿轮装配
生产机床设备等涉及传动系统的企业在设计传动装置时，常常需要进行齿轮装配。企业工程师通常需在三维CAD中，对齿轮附加啮合关系，让产品能够进行动力传输或产生变化。作为一款拥有全球自主知识产权的工业级三维CAD/CAM软件，中望3D除了具备便捷的设计齿轮、装配齿轮、附加啮合关系等功能外，也可模拟齿轮的运动状态，帮助设计者及时发现实际生产中可能出现的问题。接下来，我们就以减速箱中的一组齿轮传动为例，看看三维CAD中望3D是如何便捷高效的进行齿轮装配，给设计者带来工作便利的。
操作方法
- 01

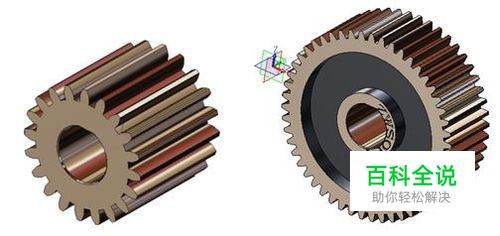

在进行齿轮装配之前，我们需要先设计好需要装配的齿轮零件。在此例中，我们需要装配如图2、3所示的两个齿轮零件:
- 02

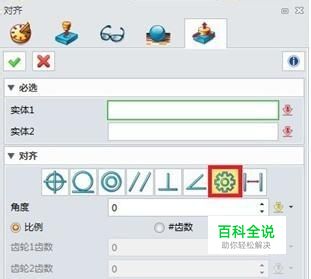

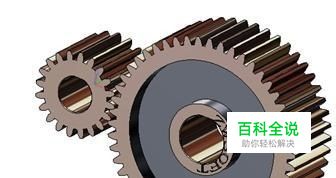

接下来，我们利用中望3D将下图两个齿轮零件装配在一起。运用装配中的“对齐”命令，即可轻而易举的赋予两个齿轮相应的装配关系、啮合关系。如图所示：
- 03

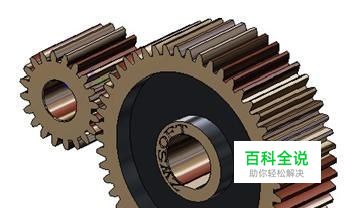

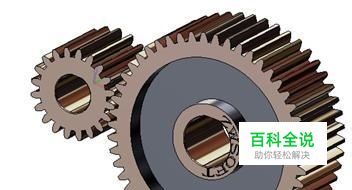

齿轮运动。接下来，我们可以利用中望3D对已经装配好的齿轮进行运动模拟。此功能可帮助设计师及早发现错误，减少多次试样带来的成本浪费。 下图一是齿轮运动前的状态（“ZWSOFT”字样当前位置），下图二是齿轮运动后的状态（“ZWSOFT”字样位置发生变化）。
