三坐标测量软件各项公差计算方法
一般三坐标测量常见的公差:同轴度公差、点轮廓度公差、曲线轮廓度公差、倾斜度公差、对称度公差,设备测量结果不是简单的数字,需要明白它具体的含义,辅助不良品后续改正。
操作方法
- 01

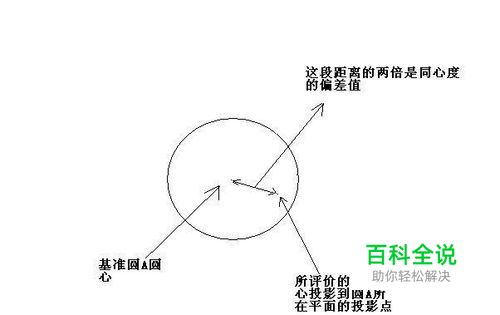

同轴度公差评价计算方法 以圆A为基准,圆B的同心度误差的计算方法为: 圆B圆心的实际值,投影到基准圆A所在的平面,投影点到圆A圆心距离的两倍
- 02

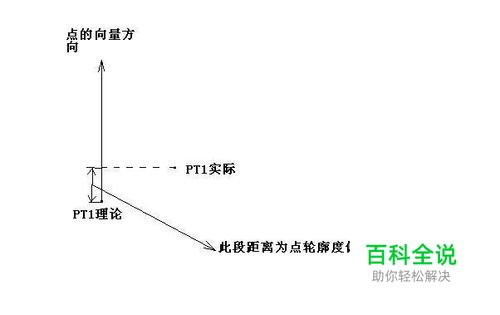

点轮廓度公差 偏差的计算公式为实际点投影到通过理论点的法向直线,两点之间的距离.
- 03

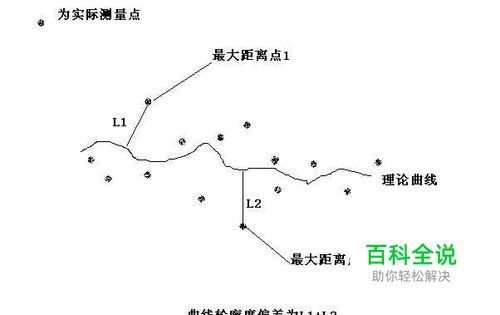

曲线轮廓度 曲线轮廓度偏差的计算方法为所有分布在理论曲线两端的实际测量点,分别两边距离理论曲线最大值之和
- 04

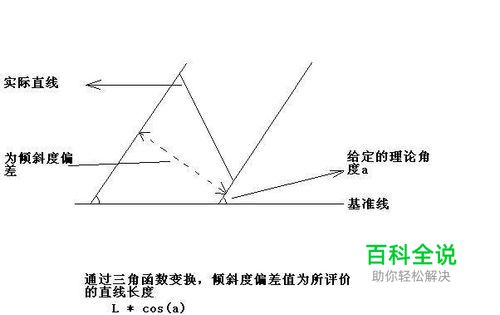

倾斜度公差 直线对直线的倾斜度偏差的计算方法为:
- 05

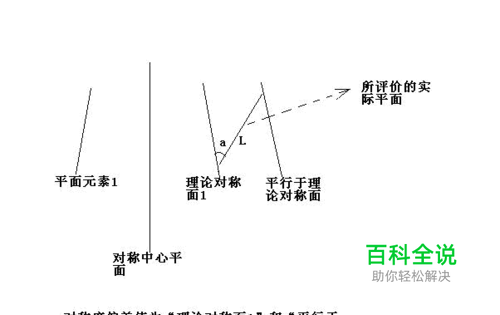

对称度: 公差带是距离为公差值t且相对基准的中心平面相对配置的两平行平面之间的区域
