如何将CAD图纸转换成JPEG图片

2024-03-30 14:09:54

我们基本上在制作CAD图纸的时候，会把制作好的CAD图纸，转换成JPEG图片，转换成图片方便我们查看，不用去查看原文件就知道整个图纸的信息了。那么CAD转换成JPEG是怎么转换的了，下面就给大家演示一下转换的过程。

操作方法

01

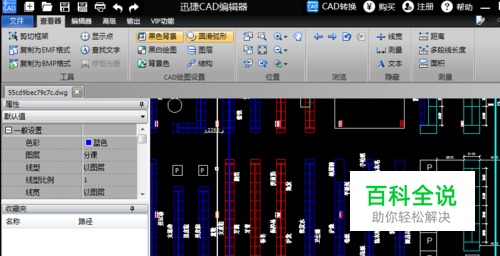

想要转换文件格式的，首先要有一个能转换格式的CAD软件。第一步，打开安装好的CAD编辑器软件。
02

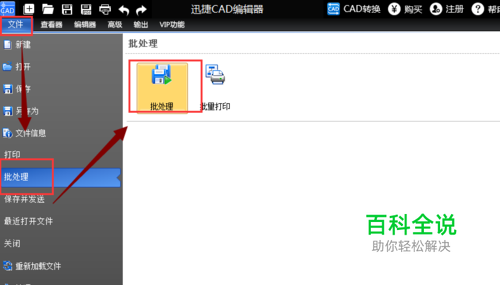

CAD编辑器软件打开之后，在软件的界面中点击左上角的“文件”下的“批处理”按钮。
03

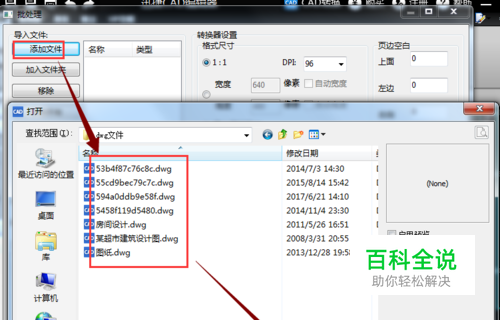

“批处理”按钮点击之后，会出现一个“批处理”窗口，在这窗口中点击“添加”文件，点击“添加文件”之后会出现一个“打开”的窗口，在这窗口中找到dwg格式文件，然后选中它，点击“打开”就行了。
04

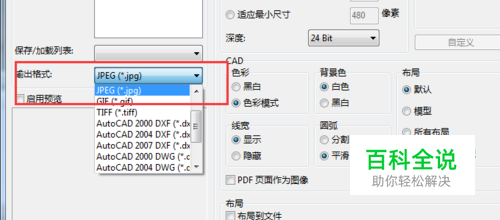

dwg格式文件添加好之后，进入到下一步操作，设置“输出格式”，在“输出格式”这一按钮中选择“JPEG”格式。
05

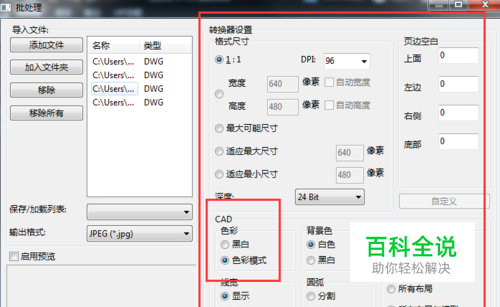

在“转换器设置”这个功能这里我们可以，设置转换的图片为黑色或者是彩色的。注释：转换的CAD图纸是彩色的才能转换成彩色的图片！
06

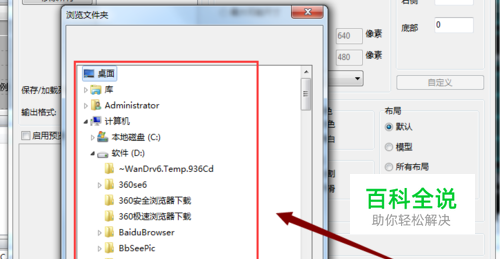

最后，点击“浏览”选择一个保存图片的位置，选择好之后点击“确定”，然后在最下角点击“开始”就能转换格式了。
