高精家具建模—3DsMax制作欧式雕花柜子

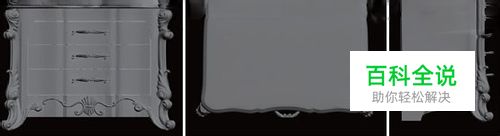

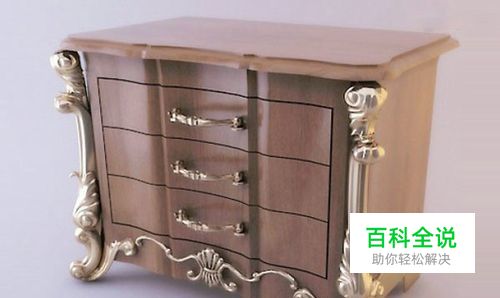

多边形建模是3ds Max的常用方法，被广泛应用于游戏制作、建筑模型制作等领域，这里所讲的高精家具建模只是其中很小的一部分，但所有模型的创建流程是一样的，那就是先准备好一个基础造型，再将其转换为可编辑多边形，然后对多边形的点、线、面进行编辑，最终制作出预期效果。 通过绘制二维线，进行挤出得到柜体模型。然后通过多边形挤出、涡轮平滑、镜像、对称、网格编辑、放样等命令制作柜体顶部，雕花，拉环，拉手，前脚模型，最后赋模型材质。下图是从原模型中渲染得到的，将其作为导入软件中建模的参考图。
操作方法
- 01
- 02
01. 将参考图导入视图中,创建一个长方体。
- 03

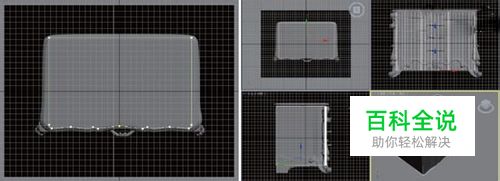

02. 转换长方体为可编辑多边形，选择顶点编辑模式，对照参考图对长方体的大小进行调整。
- 04
03. 用鼠标右键单击［2.5维捕捉］按钮，在弹出的［栅格和捕捉设置］窗口中设置［顶点］、［端点］和［中点］捕捉，再勾选［捕捉到冻结对象］和［使用轴约束］选项。
- 05
04．在顶视图中，使用矩形工具捕捉到长方体创建一个矩形。
- 06

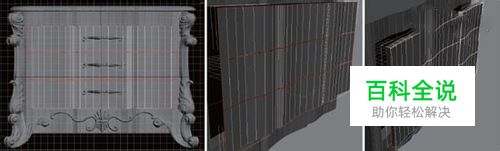

05. 选择二维线，将模型挤出一定的高度，降低分段数，转换为可编辑多边形，调整其顶点，如下图（右）所示。
- 07

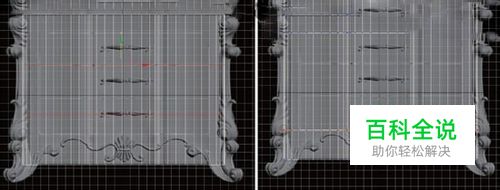

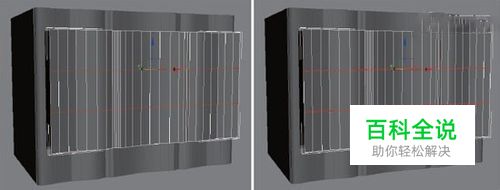

06.选择中间所有竖线并使用［连接］命令为其连接两根线，并调整位置。
- 08

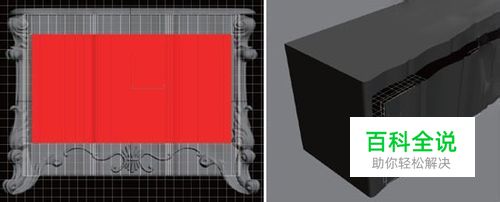

07.在前视图中选择抽屉部分面，在修改选项卡下的［编辑几何体］卷展栏中单击［分离］按钮，如下图所示。
- 09

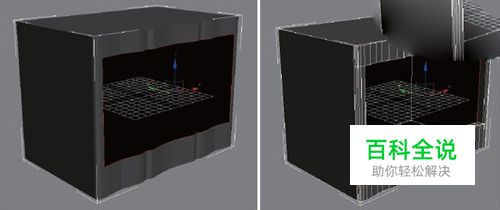

08. 进入边界编辑模式，选择抽屉部分的一圈边，按住Shift键将其向内移动一点距 离，再次按住Shift键向内移动一段距离，如下图所示。
- 10
09．使用［连接］命令横向连接两条线，并单击［切角］命令后的方格按钮，打开［切角边］窗口，勾选［打开］选项，切出两条边，如下图所示。
- 11
10. 选择下图（左）所示的边，再次使用［切角］命令进行切角处理，如下图（中）所 示，按住Shift键向内移动一段距离，再次按住Shift键向内移动一大段距离，如下图（右）所示。
- 12

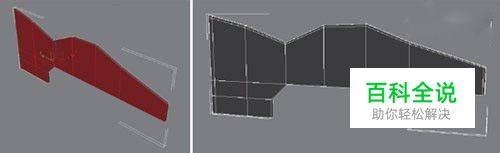

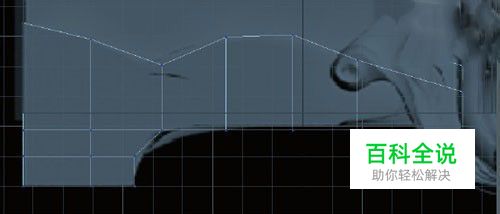

11.进入左视口，对照参考图，使用［线］工具绘制出包角形状，并将其转换为可编辑多边形，如下图所示。
- 13
12.进入多边形编辑模式，将其挤出一定的厚度，使用［连接］命令，利用其［滑边］选项，为包角转角部位添加线段。
- 14

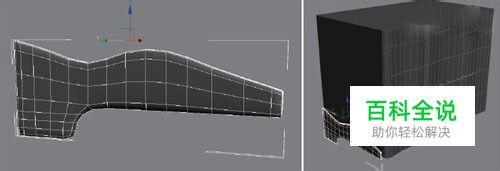

13. 选择包角模型，为其添加一个［涡轮平滑］修改器，如下图（左）所示，并将其移 动到合适的位置，如下图（右）所示。进入边编辑模式，执行［修改器］|［网格编辑］|［对称］命令，并将对称［参数］卷展栏下的［镜像轴］设置为Z，这样就将包角后面的空洞封了起来。
- 15
14．完成对称设置之后，先将之前添加的［涡轮平滑］修改器删除，并将包角模型转换 为可编辑多边形，进入多边形编辑模式，选择下图（左）所示的面，按Ctrl+I键反选，如下图（右）所示，将其删除。
- 16

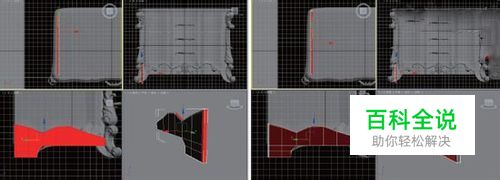

15.选择下图所示的面，将其沿x轴向外拖曳出来，再次为其添加一个［对称］修改器，并将［镜像轴］设置为z，使用连接命令在其底部转角处连接一条边，并为其添加一个［涡轮平滑］修改器。
- 17

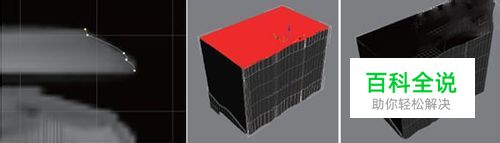

16. 在前视图，根据参考图绘制出模型的侧轮廓，如下图（左）所示。切换到透视图，进入多边形编辑模式，选择柜子顶部的面将其删除，如下图（中）所示，进入边界编辑模式，选择顶部一圈线段，单击［利用所选内容创建图形］按钮，创建出一条二维线段，如下图(右)所示。
- 18

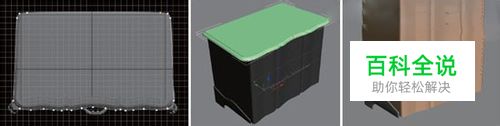

17.选择提取出来的线，在顶视图放大显示，并进入样条线的顶点编辑模式，对其轮廓进行调整，在修改命令面板的下拉列表中为其添加一个［倒角剖面］命令，并在参数面板中单击［拾取剖面］按钮，选择前面创建好的剖面，对位置进行调整，得到的效果如下图（中）所示。对柜子的柜体、顶部及包角赋予一个简单的材质加以区分。
- 19

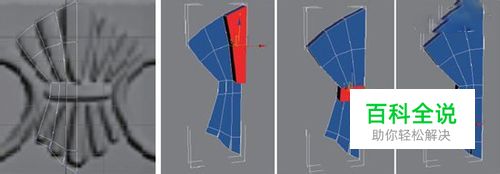

18. 进入前视图，使用矩形工具、连接命令及按住Shift键拖动边的方式，对照参考图绘制出下图（左）所示的形状。为其添加一个对称修改器，将其沿x轴翻转到另一边。再为其添加一个［FFD3×3×3］修改器，调整，进入多边形编辑模式，使用挤出命令对雕花的面分别进行挤出，如下图（右）所示。
- 20
19.将不需要的面删除，可以结合［涡轮平滑］命令对模型进行进一步的调整，直到效果满意，如下图（中）所示。
- 21

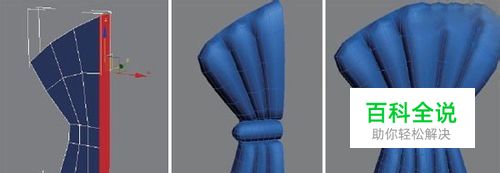

20. 使用球体和样条曲线放样创建出下图所示的模型。可运用综合运用沿样条线挤出、桥接、涡轮平滑等命令。
- 22
21. 绘制多边形，使用挤出命令，对边进行切角处理，再进行涡轮平滑，创建抽屉拉环模型。
- 23

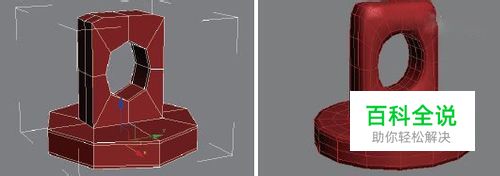

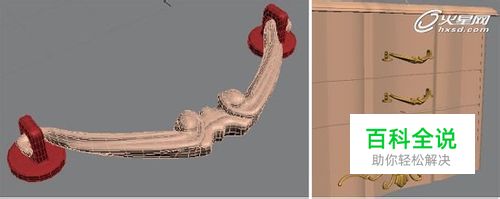

22. 在顶视图中创建一个多边形，然后通过挤出多边形的方式对模型进行修改，对称处理，涡轮平滑，得到拉手模型。
- 24

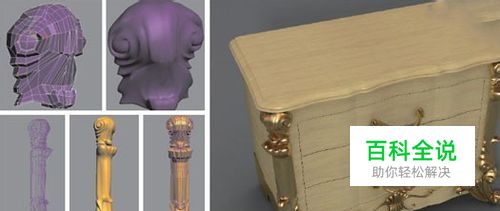

23. 在顶视图中按照下图（左）所示，制作出前脚模型。在制作这个模型时，需要注意细节的变化及模型之间的穿插关系，最终给模型添加一个材质，效果如下图（右）所示。 以上资料由 丝路数码技术 提供分享！
