REVIT2014-楼梯绘制-以及绘制绘制中出现的问题

本次主要针对新手,revit楼梯的绘制对于新手来说是一件比较头痛的事情,本文主要讲解如何看懂楼梯以及如何通过REVIT绘制楼梯模型

操作方法

  • 01

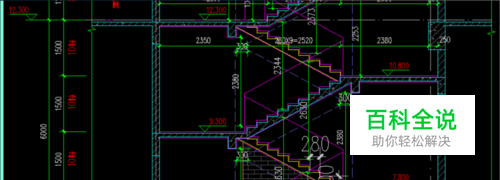

    首先要看的懂图纸中楼梯的一些参数,例如什么是楼梯的梯面数。这次主要绘制的部分为6.3M~9.3米出的楼梯。通过图纸我们可以看出他的梯面高度为1500/10=150高,他的踏板深度为280(见图纸楼梯中部280标示处) CAD太小的话点击CTRL+鼠标中键查看相信内容

  • 02

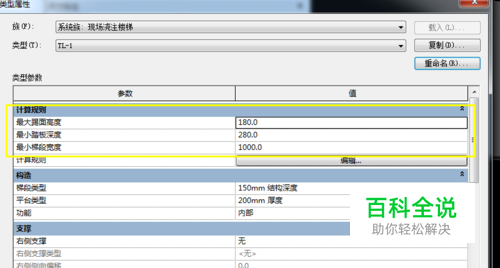

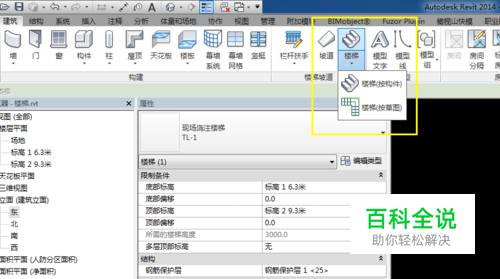

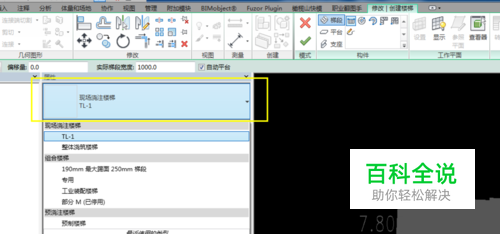

    打开REVIT2014。点击选择建筑。然后选择楼梯坡道中的楼梯,选择倒三角处的楼梯(按构件)。此处我们选择属性中的整体浇筑楼梯,将其重新编辑类型复制一份新的类型。此处重命名为TL-1,控制好最大梯面高度。 此处的最大梯面高度,我设置为180.只要大于图纸中的150即可,同理第二三四行为控制楼梯的最大,最小属性。因为楼梯的绘制它是自动计算的。只要控制好它的范围即可

  • 03

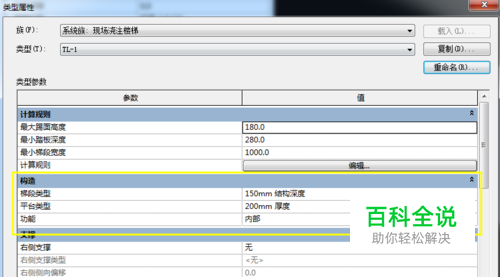

    构造组中,不同的楼梯属性不一样,所以楼梯类型也就不一样。这就是为什么我们要重新复制楼梯类型,将其重新命名为TL-I,下图中的包括计算规则,构造,支撑等需要您自己去摸索,本文旨在讲解楼梯的绘制以及注意点。

  • 04

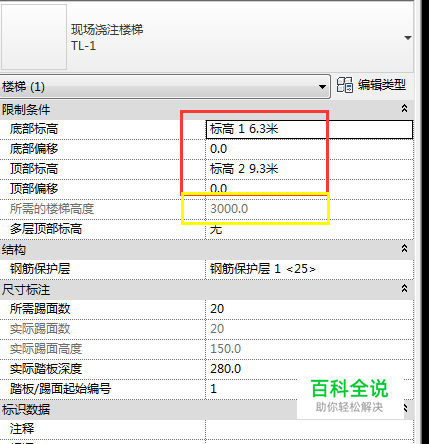

    了解楼梯的绘制高度,图纸中他的楼梯高度是从6.3~9.3,则我们的标高一高度为6.3,标高二的高度为9.3, 控制好它的上下标高高度后,我们要再次检查你缩绘制的楼梯高度是否跟图纸中的高度一致,例如图纸中6.3-9.3之间的距离为3米。则该处黄色区域处所需的楼梯高度也要为3000,这是注意点一。高度控制不好的话,休息平台的高度怎么调都不会正确。

  • 05

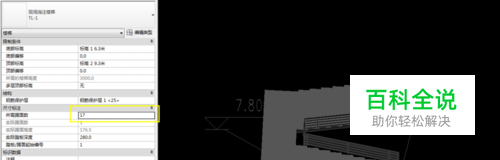

    高度调整好后,我们需要调整的是下图中黄线区域的梯面数,按照楼梯图纸我们可以得知。两个十等分就是20个台阶。我们此时只要以下黄色位置处输入20即可。 注意点二:台阶的个数要按照平面图中显示的数目

  • 06

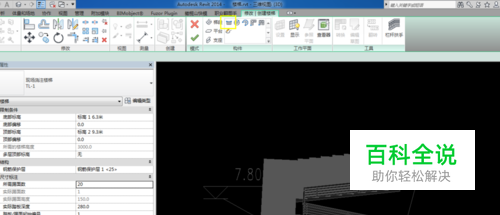

    点击以下黄色区域的位置。在楼层平面中按照平面所示。直接绘制楼梯

  • 07

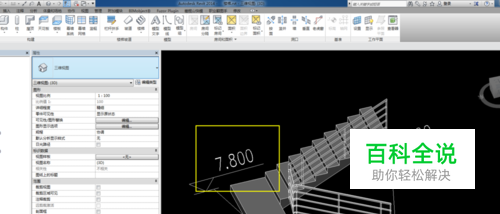

    点击完成,输入EL(高程点标注),对比图纸中的高度是否与模型一致;

  • 08

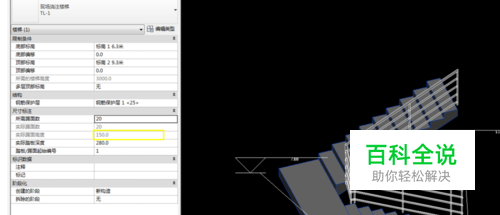

    注意点三:然后检查实际梯面高度是否与图纸的一致。
