剖面图方向怎么看
我们在工作中经常会见到各种图纸，在机械，建筑上更能见到很多复杂的图纸，特别是机械上，简单的平面图，已不能满足图纸的要求，就需要将机械或产品图从中间剖开来看看里面更为细致的内部件。图纸怎么看剖面图呢？今天就跟着我一起来看剖面的方向问题。
操作方法
- 01

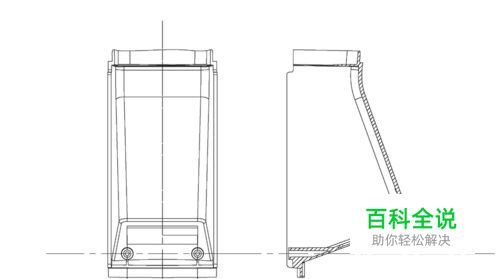

我们先了解一下各种图纸，如图是产品图的图纸。
- 02

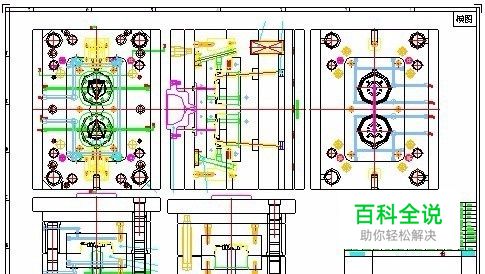

如图是模具图的图纸，这是模具组装图，所有的部件组装在一起的图纸。
- 03

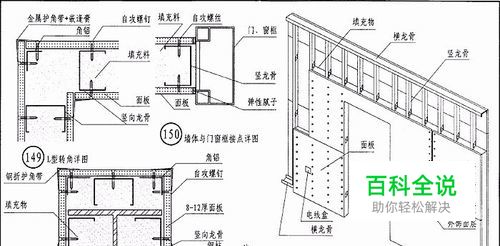

如图这个图纸是工程建筑图纸，有分立体图及各种细节图。
- 04

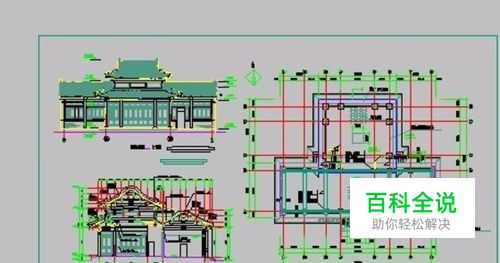

如图这个图纸也是房屋工程建筑图纸。
- 05

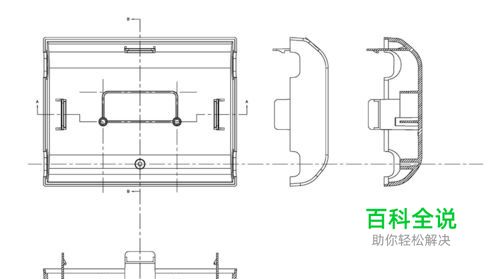

现在以产品图为例来讲一个怎么看剖面图方向的问题。图纸中只要是剖面位置都是用阴影线表示。
- 06

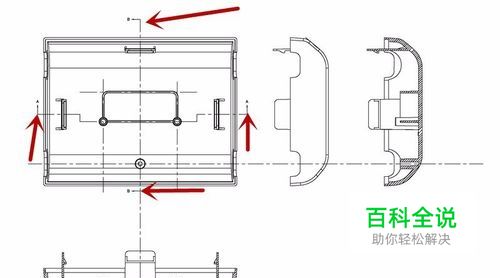

如图这个产品图有两个剖面图，A-A,B-B,方向是怎么看，是怎么剖面的呢？ 其实很简单，A-A或B-B线型位置就是产品剖开的位置，箭头所指的方向就是剖开放置图纸的方向。只要记着箭头指向哪个方向，即是剖面方向。
