怎么将cad图导入草图大师

想要将cad图导入草图大师，如何导入呢？下面就给大家讲解具体的将cad图导入草图大师的方法

操作方法

  • 01

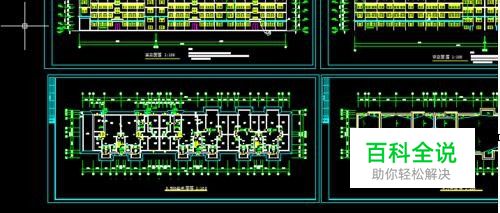

    需要将cad中要导入sketchup中的文件进行精简，只保留主要的墙体等线条

  • 02

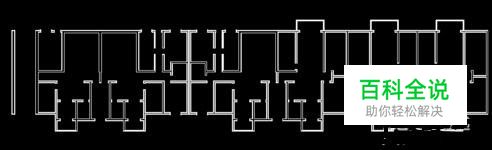

    如图所示，精简只留下主要线条

  • 03

    打开sketchup→文件→导入

  • 04

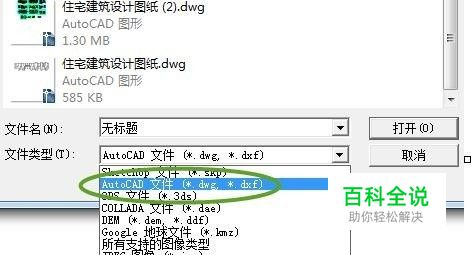

    如图所示，选择AUTO CAD(dwg,dxf)文件

  • 05

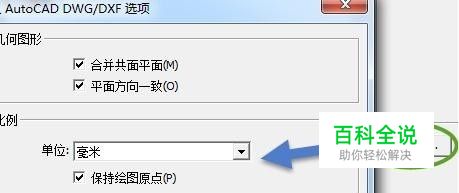

    点开右边的选项，勾上”合并共面平面“和”平面方向之一至“，单位选择毫米，因为cad文件单位也为毫米，此地要统一。最后勾上保持绘图原点

  • 06

    导入成功，如图所示显示导入结果对话框，关闭即可

  • 07

    导入后如果找不到文件，可以点一下充满视窗按键

  • 08

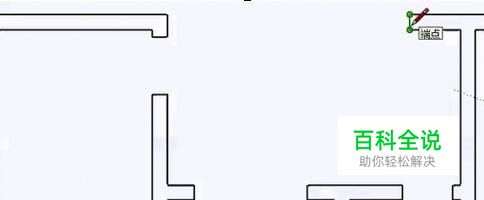

    此时看到的只是线框，只需在每个闭合框的任一边描上一遍即可生成面

  • 09

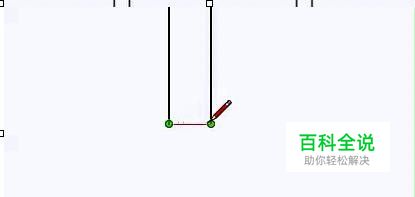

    提示：无法生成，说明这个不是闭合线，需找到缺口补上线

  • 10

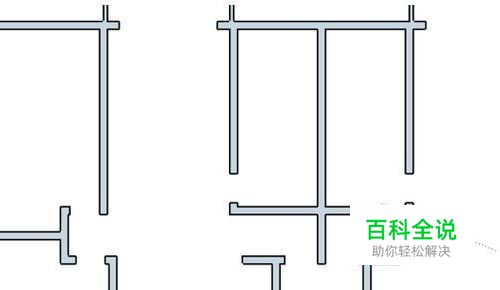

    如图所示生成面了，只需用推拉工具图拉到一定高度即可
