Pro/E 工程图同轴度标注

在Pro/E工程图中,对于同轴度几何公差的标注有多种方法,在此文中采用系统默认的方法进行同轴度的标注。

操作方法

  • 01

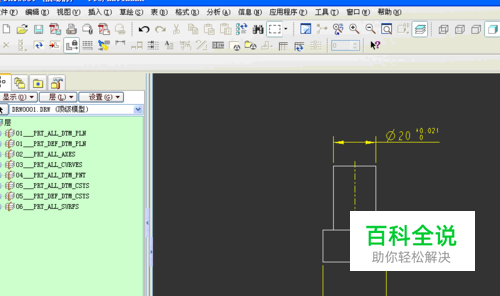

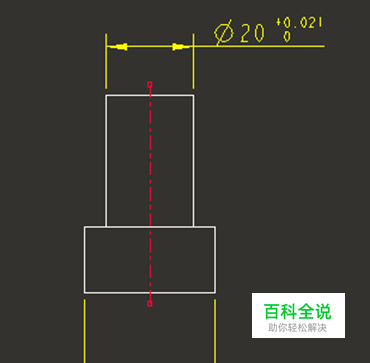

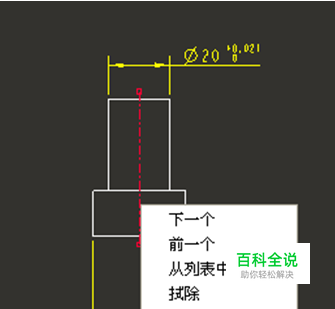

    如图工程图页面,先需要对需要标注的轴基准建立Pro/E 可识别的基准,在后续步骤中,作为同轴的基准。 选择轴,右键>属性,如图。

  • 02

    得到轴定义的对话框,在名称中,修改轴的名称,在此改为A,若存在重名的基准,系统会提示出错,修改基准名称A、B、C 即可。 注意:完成之后不要先点击确定。

  • 03

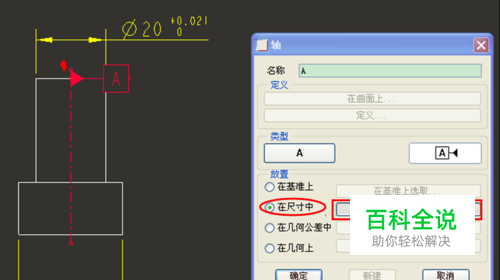

    完成第二部后,下部的放置选项被激活。 选择基准的放置方式,在此文中选择在尺寸中这一选项,如下图。 系统会提示选取一个项目,选择Φ30的尺寸,完成后点击确定。 效果如右下图。

  • 04

    回到如图的主界面,可以看到,创建的轴基准A现在尺寸中。 选择上部工具栏中几何公差图标,如图所示。

  • 05

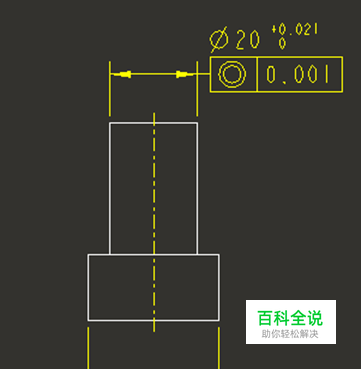

    得到定义几何公差的界面,如下图: 1、将几何公差类型选择同轴度图标; 2、在参照类型中,选择“轴”; 3、点击选取图元,选择下右图中“轴”; 4、点击放置类型,选择尺寸; 5、点击放置几何公差,选取下右图的Φ20尺寸。

  • 06

    切换到基准参照标签,选择基准。我们在前面已经定义了基准A,选择>首要>基准>选择A基准,如下图。

  • 07

    切换至公差值标签页,定义同轴度的公差值,如下图,此处定义为0.1,具体公差值可以根据零件要求自行设置。

  • 08

    切换至符号标签页,选择同轴度的符号,勾选Φ直径符号即可。至此全部完成,点击右上角确定。

  • 09

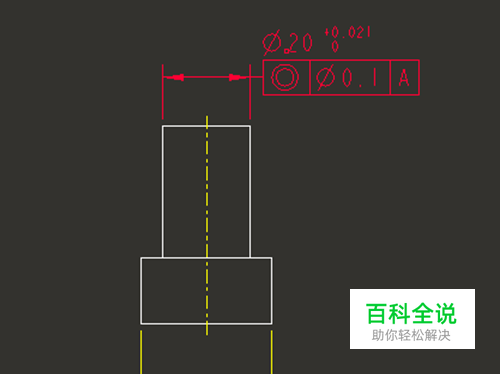

    得到完成的同轴度公差,如下图。
