CAD绘制矩形倒角方法

使用CAD我们可以绘制出矩形,绘制好矩形之后如何进行倒角操作的呢,下面我们就来看看在CAD中是如何将矩形进行倒角操作的吧。

操作方法

  • 01

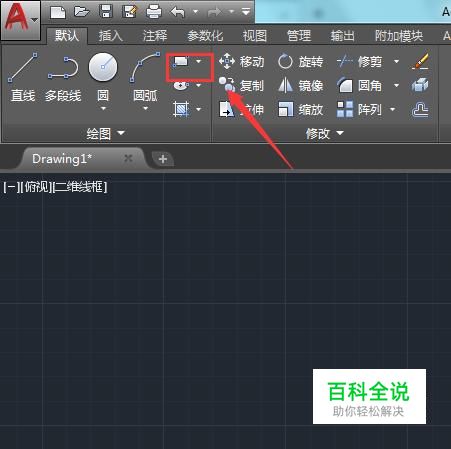

    打开CAD之后在绘图里找到矩形选项,如图所示:

  • 02

    选择矩形选项在绘图区里绘制出一个矩形,如图所示:

  • 03

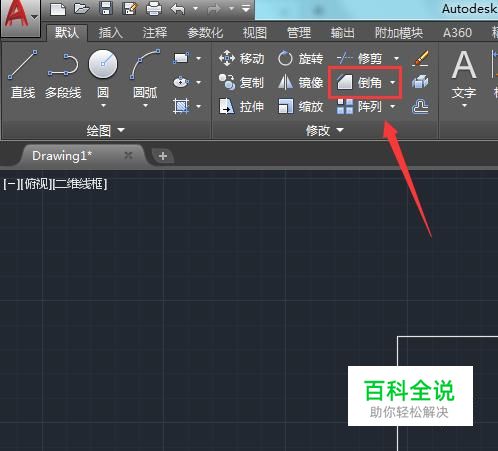

    绘制好矩形之后我们再找到菜单里的倒角选项,如图所示:

  • 04

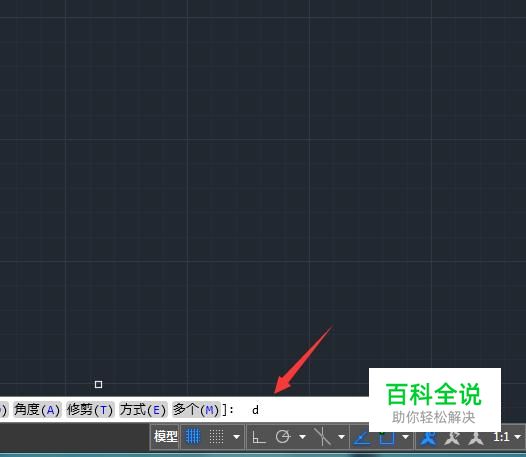

    点击倒角选项我们在命令行内输入d命令,如图所示:

  • 05

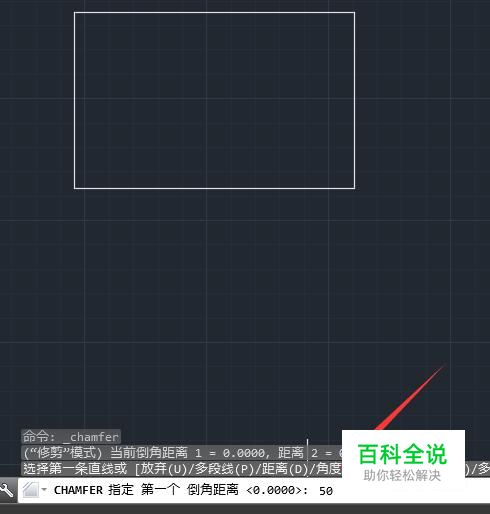

    输入d命令之后要求我们输入第一个倒角距离,我们输入50,如图所示:

  • 06

    输入第第一倒角距离之后我们按下回车键,要求输入第二个倒角距离,我们再输入50,然后按下回车键依次选择矩形的两个边,可以看到这个角就进行了倒角处理,如图所示:
