CAD辅助设计CAD中怎么画螺栓、

CAD是一款功能强大的绘图软件，使用该软件我们可以绘制机械图形，下面我们就来看看使用CAD是如何绘制螺栓的吧。

操作方法

  • 01

    打开CAD之后我们在绘图里找到直线命令，如图所示：

  • 02

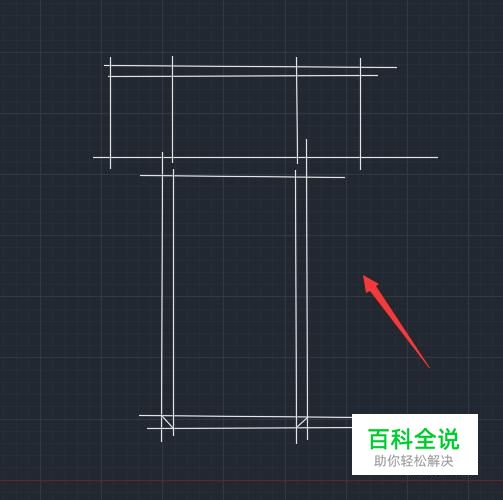

    选择直线命令我们在绘图区里绘制出螺栓的大致图形，如图所示：

  • 03

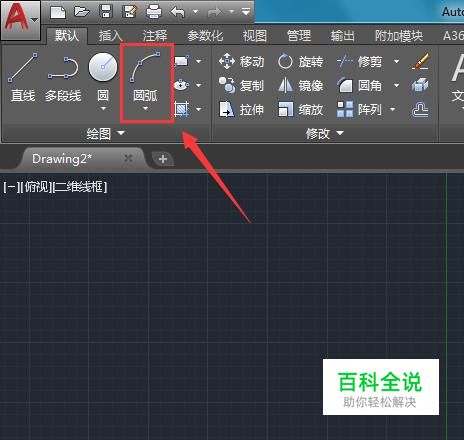

    绘制好螺栓的图形之后，在绘图里找到圆弧选项，如图所示：

  • 04

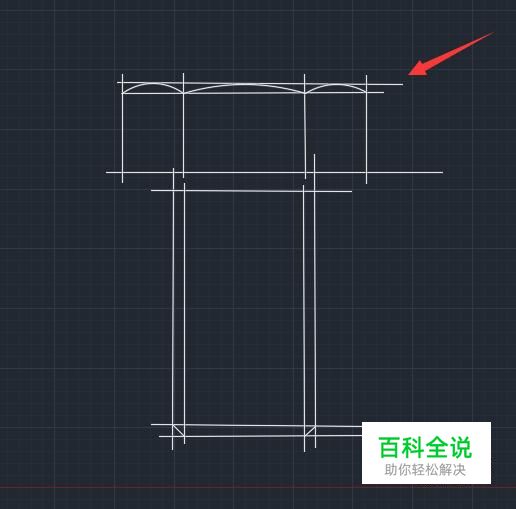

    选择圆弧选项在图形的上面画出三段圆弧线，如图所示：

  • 05

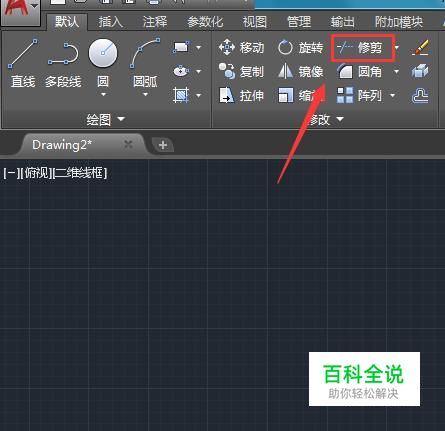

    绘制好圆弧线之后在修改里找到修剪选项，如图所示：

  • 06

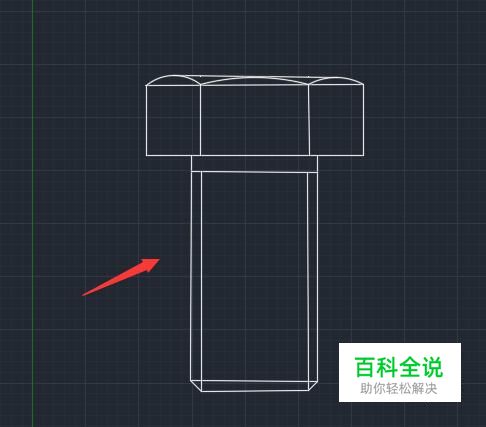

    选择修剪选项我们将绘制的图形进行修剪，最后就得到了螺栓的图形了，如图所示：
