如何用CAD二维功能画一个花纹结？【百科全说】

CAD有二维功能，也有三维功能，
我们常用CAD进行二维制图，
那么，如何用CAD二维功能画一个花纹结？

操作方法

01

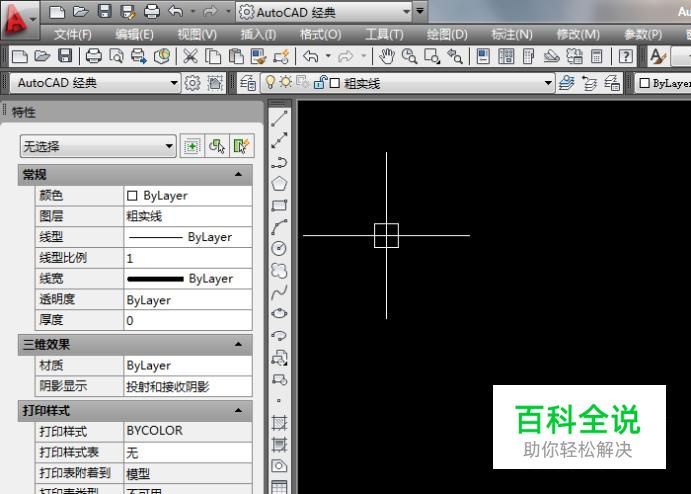

如下图所示，打开AutoCAD软件，新建一个空白的dwg文件。
02

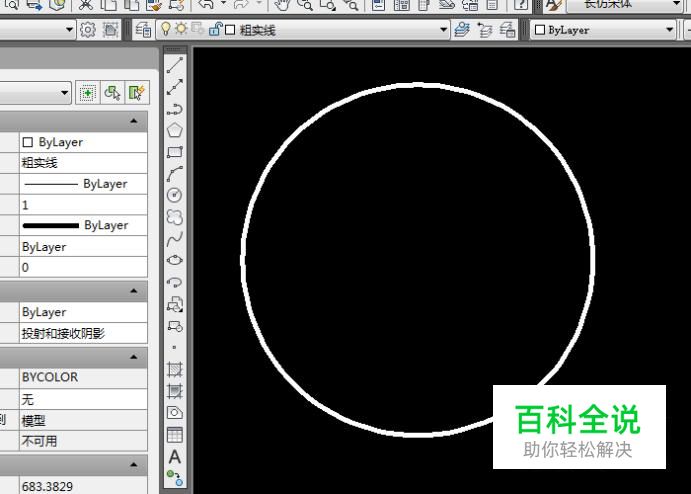

如下图所示，画圆。首先，输入字母“c”，回车，然后，点击鼠标左键，指定圆心（这个随意），再然后，输入字母“d”，回车，最后，输入数字“50”，回车。至此，一个直径ø50的圆就画好了。
03

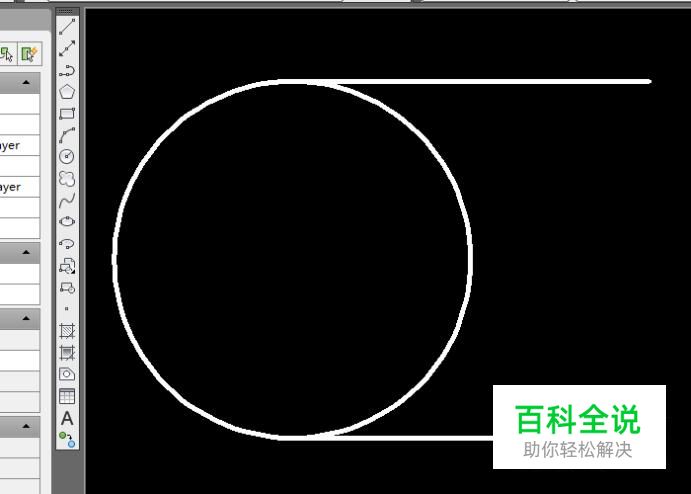

如下图所示，分别以圆的上下极限点为起点画两条长50的直线。（输入“L”，回车，鼠标左键单击圆的上极限点，向右移动鼠标，输入50，回车，第一条直线完成；输入“L”，回车，鼠标左键单击圆的下极限点，向右移动鼠标，输入50，回车，第二条直线完成。）
04

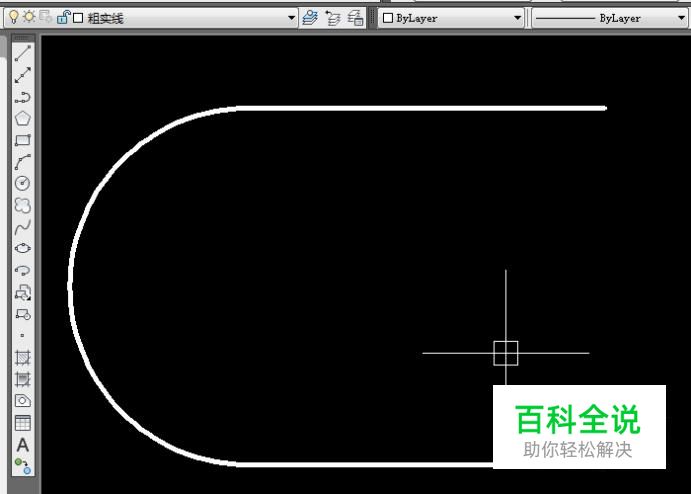

如下图所示进行修剪。输入“Tr”，回车，鼠标左键单击两条直线中间的圆。
05

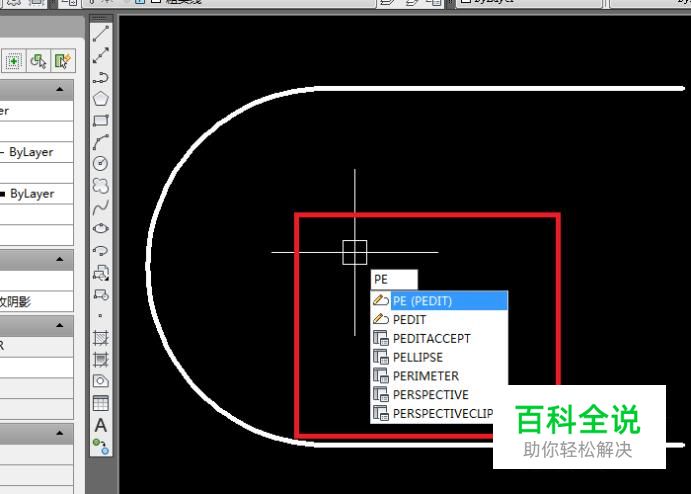

如下图所示，输入“PE”，回车，选择第一条直线，回车，在弹出的下拉菜单中点击“合并”，依次选择圆弧线段和另一条直线，回车，回车（记得两次“回车”）将三条零散的线段合并成一条多段线，这方便后面的偏移操作。
06

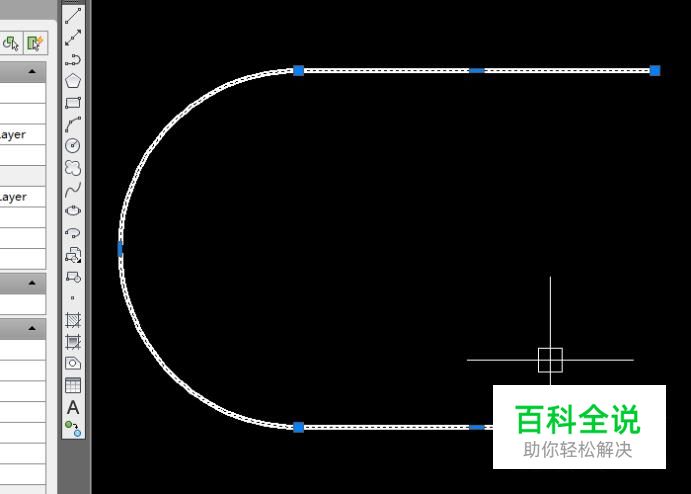

如下图所示，成功完成合并。
07

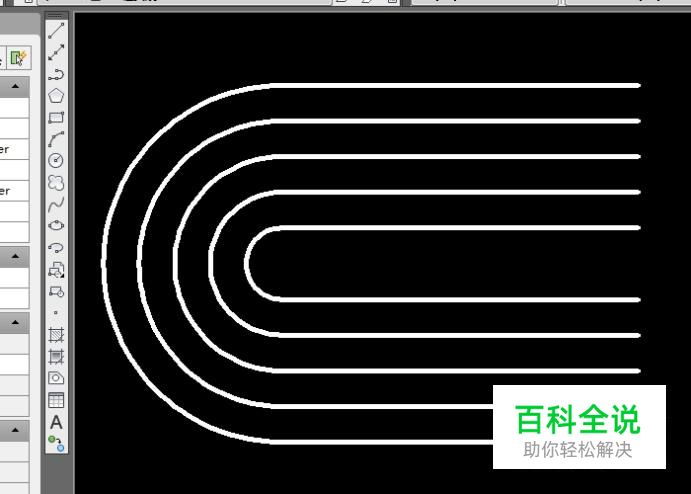

如下图所示，输入“O”，回车，输入“5”，回车，鼠标左键点击多段线，再点击内侧任意地点，连续点击4次（向内进行四次偏移），最终形成下图所示的图案。
08

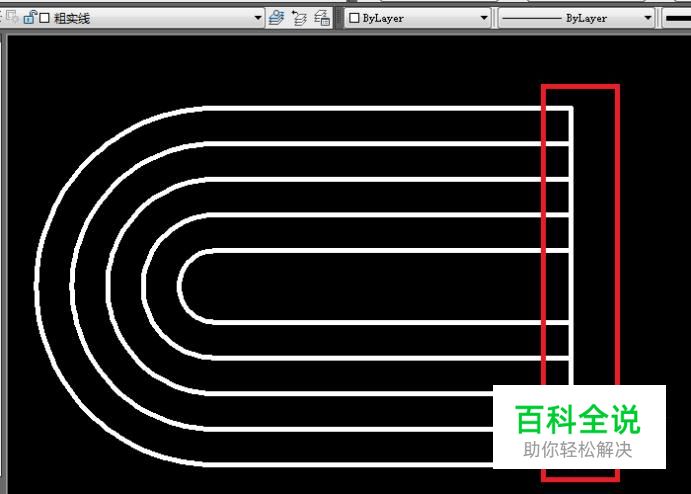

如下图红色框选所示，画一条这样的辅助线，（之所以叫辅助线，那是因为最后要删除的。）
09

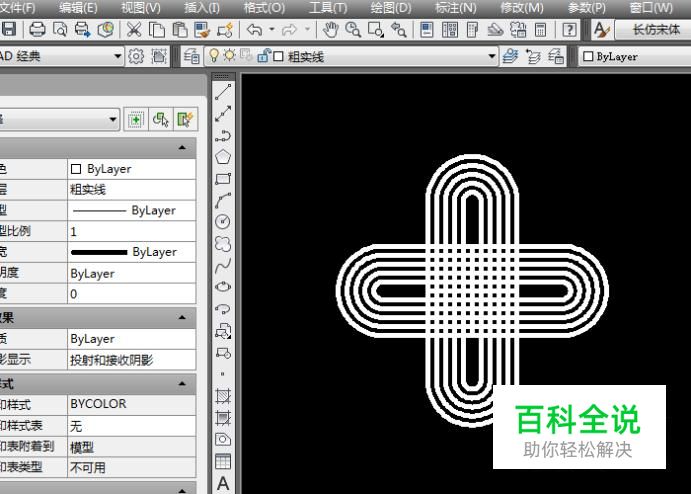

如下图所示，选中图中所有的线段，然后输入“ar”，回车，选择“极轴”（笔者用的是AutoCAD2012版，所以叫极轴，别的版本可能叫环形阵列，或者别的名字），回车，阵列的中心点选择刚刚画的辅助线的中点，项目数：输入4，回车，指定填充角度：输入360，回车，选择不关联，退出，完成环形阵列。
10

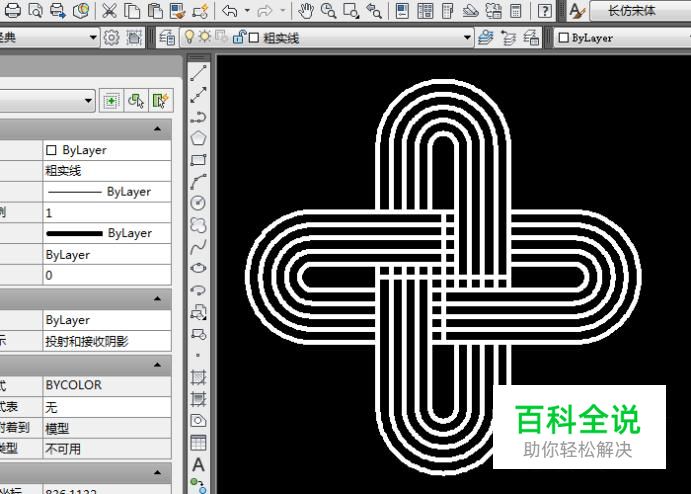

如下图所示进行修剪，最后只剩下辅助线没有修剪干净。
11

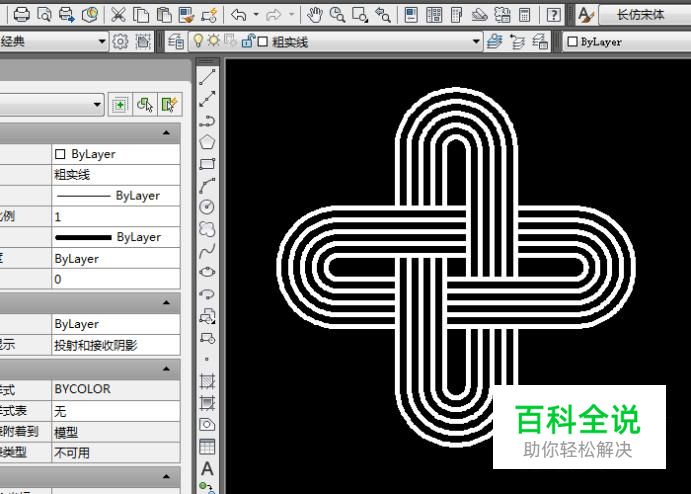

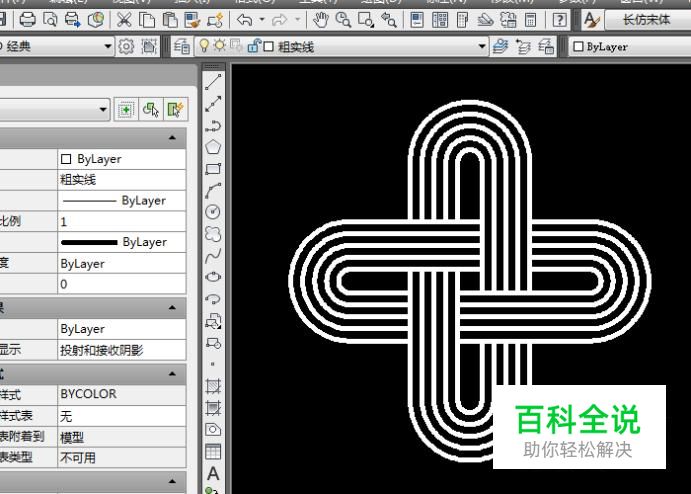

如下图所示，选中辅助线和阵列出来的多余的线段，点击键盘上的“delete”键进行删除。留下的就是我们本篇指南想要的花纹结，是不是很简单？！
