路由器NAT配置
NAT(Network Address Translation,网络地址转换),NAT不仅能解决了lP地址不足的问题,而且还能够有效地避免来自网络外部的攻击,隐藏并保护网络内部的计算机。
要求:
1、 掌握静态NAT的配置方法。
2、 掌握动态NAT的配置方法。
3、 掌握端口映射的配置方法。
操作方法
- 01
路由器3台,交换机2台,console电缆1根,PC机4台,服务器3台,串行,直通,交叉线若干。连接如图:
- 02
根据上述拓扑图连接好设备,并正确配置全部路由器和PC机的接口极其IP地址。 ①路由器R1接口配置:
- 03
②路由器R2接口配置:
- 04
③路由器R3接口配置:
- 05
PC机与服务器的接口配置:
- 06

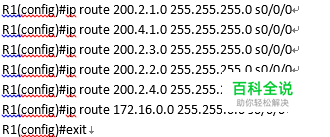

配置好路由器R1: 1) 配置静态路由。
- 07

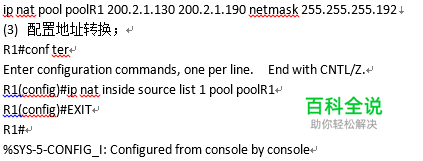

2) 在R1路由器上配置NAT,实现内部动态地址转换。具体配置: (1) 为要转换的地址配置标准ACL; R1(config)#access-list 1 permit 192.168.1.0 0.0.0.255 (2) 配置本地全局地址池;
- 08
(4) 配置NAT内部和外部接口;
- 09

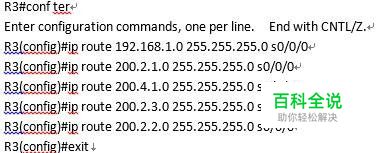

1、 配置路由器R3: 1) 配置静态路由。
- 10
2) 在R3路由器上配置NAT,实现内网PAT和静态地址转换,使外网用户可通过本地全局地址访问内网服务器。具体配置: (1) 为要转换的地址配置标准ACL;
- 11

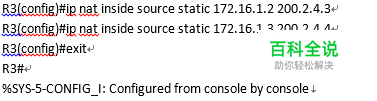

(2) 配置静态地址转换;
- 12

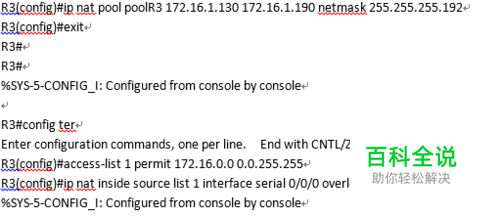

(3) 配置PAT;
- 13

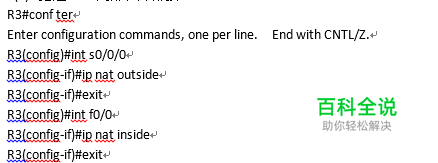

(4) 指定NAT内部和外部接口。
- 14
配置R2: 配置静态路由;
- 15
配置服务器S1:在S1服务器中添加两条主机名解析:www.cisco.com 200.2.3.100模拟公用网络中的www服务器);www.163.com 200.2.4.34(模拟内网中的www服务器)。使主机PC1和PC2可解析外网www服务器域名。
- 16

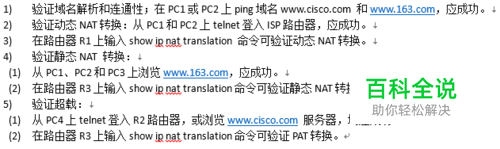

6、 验证NAT配置;
