matlab如何绘制三维曲面图

许多时候需要绘制三维曲面图，比如知道三维数据（x,y,z)，如何绘制出三维图像？下面，小编以一个小例子演示基本操作，请看下文：

操作方法

  • 01

    作为演示，以二元函数图 z = xexp(-x^2-y^2) 为例讲解基本操作，首先需要利用meshgrid函数生成X-Y平面的网格数据，如下所示： % 生成二维网格数据 xa = -2:0.2:2; ya = xa; [x,y] = meshgrid(xa,ya);

  • 02

    此外，需要计算纵轴数据(z轴），如下所示： % calculate z data z = x.*exp(-x.^2 - y.^2);

  • 03

    在计算出(x,y,z)数据后，就可以使用三维绘图函数mesh绘制三维曲面图，如下所示： mesh(x,y,z); 整个完整代码如下所示，点击运行按钮即可看图像。

  • 04

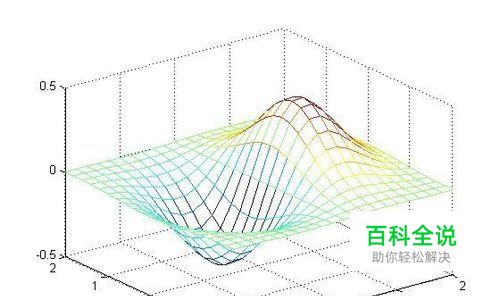

    如下所示，即为运行效果：
