在进行CAD工程制图时候，有时需要打出钢筋符号，网上不少的快捷方式，但是经过本人尝试，不容易成功，部分能打出来，但是多数都打不出来，这里根据个人实践，能够简单地打出所有钢筋等级符号。

安装钢筋等级字体

01

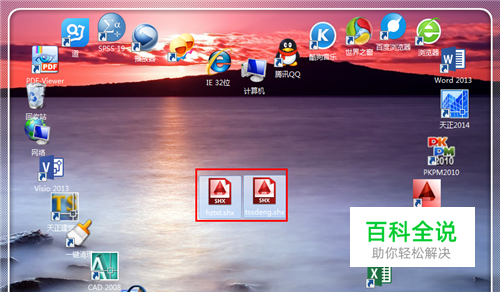

由于钢筋是有专有字体的，本可以直接进行这里的第二大步，插入即可，不过，为了避免操作之后显示问号，这里先安装两个字体，复制引号内的内容“tssdeng.shx下载”、“hztxt.shx下载”，下载这两个字体，下载之后解压，然后复制。
02

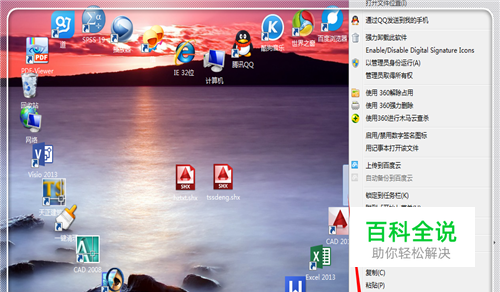

在桌面，右键点击CAD快捷方式，然后在左下方点击“属性”，进入安装属性界面。
03

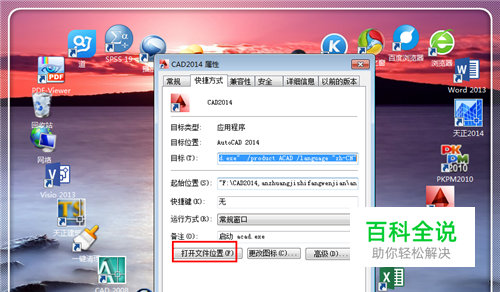

出现一个对话框，在左下角找到并点击“打开文件位置”。
04

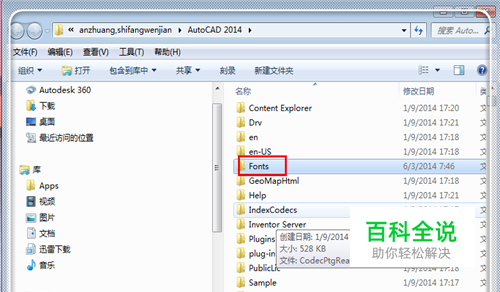

进入到安装CAD的位置中，点击“fronts”文件夹打开它。
05

进入到“fronts”文件夹中，使用“ctrl+v”，或者是右键点击，选择“粘贴”，粘贴刚才的两个字体。

01

这里就很简单了，这里直接给大家带来一次性打出所有钢筋等级符号的方式，在命令栏输入“mt”，点击“回车”。
02

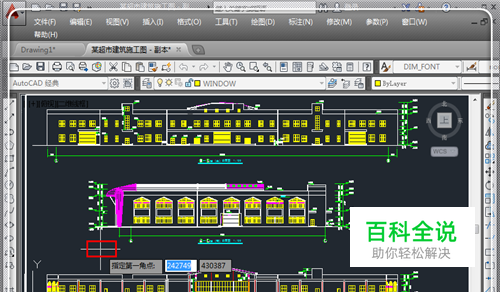

要求输入多行文字的第一个角点，点击第一个角点。
03

要求选择多行文字的第二个角点，使用鼠标选择第二个角点。
04

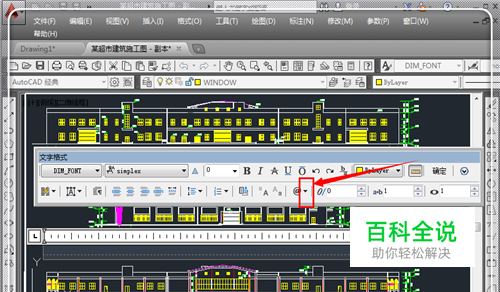

进入到多行文字编辑框中，在中间找到@后面的倒三角形，点击它。
05

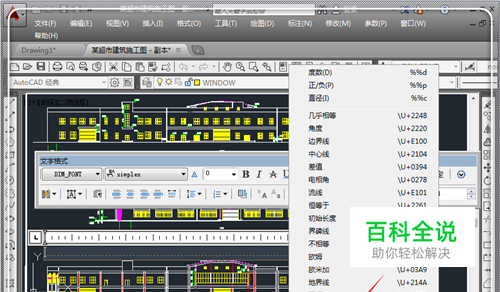

弹出其相关选项，点击最下方的“其他”。
06

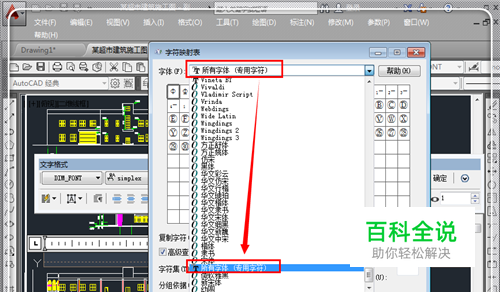

这时候进入字符映射表中，点击“字体”后面的倒三角形，找到“所有字体（专用字符）”，选择它。
07

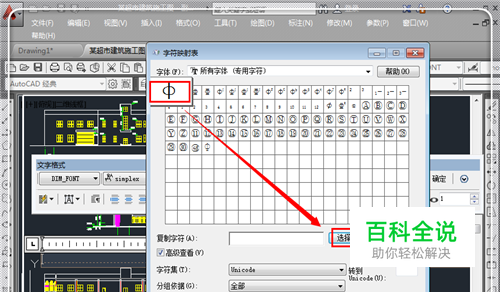

这里就找到了钢筋等级符号的插入界面，点击第一个钢筋等级符号，然后点击“选择”，然后依次点击钢筋等级符号，然后点击“选择”，点击依次钢筋等级符号依次，点击“选择”一次。
08

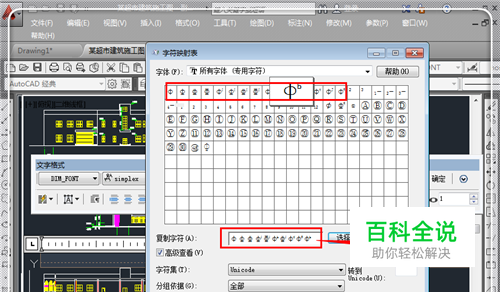

选择完毕，这里的方框中都出现可钢筋等级符号，点击“复制”。
09

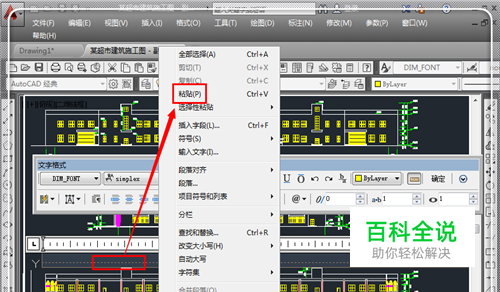

返回到多行文字编辑窗口中，点击一下多行文字编辑窗口里面，然后右键点击，选择“粘贴”。
10

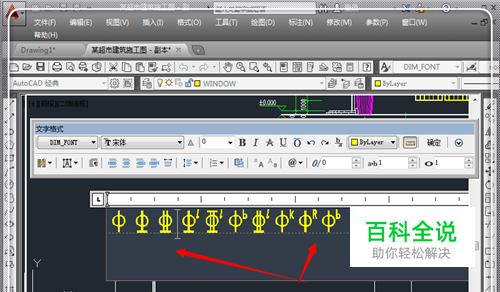

这时候所有的钢筋等级符号都出现了。根据需要，选择喜欢的等级符号即可，本方式的优点在于插入之后随时复制即可使用，避免了一些快捷方式如%%130,为一级钢筋，但是显示不出来的情况。
