要基本熟悉工程制图cad，从标准、绘图、标注、打印四个方面入手比较简单，适于讲解教程的制作和方便个人理解，算不上全面。另外因自己的水平一般，我尽量讲细一点，以便于更好理解。

操作方法

01

标准（简单了解就行，不太重要，知道有这就行。）工程制图大概包括设备图，流程图，布置图三种。一般设备图有包含设备主视图和俯视图。布置图必须标明方位。标准主要说的是制图标准，包括国标，行业制图标准等等。比如说国标规定焊缝的标注等。又比如说我们化工制图标题栏，明细栏等的制作标准。还有像绘图过程中物料管道线用0.9mm粗线，仪表圆一般规定直径10mm这样的死规定。但一般这些都不太重要，实际操作过程中，只要图纸表达清晰，内容表达明确的简略图即可。
02

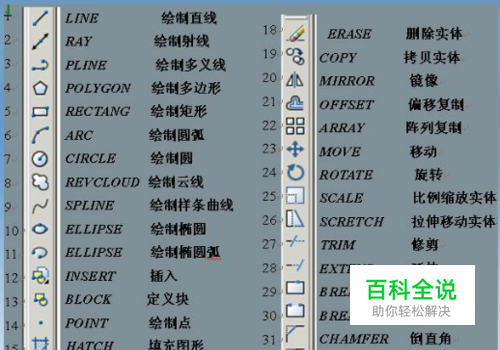

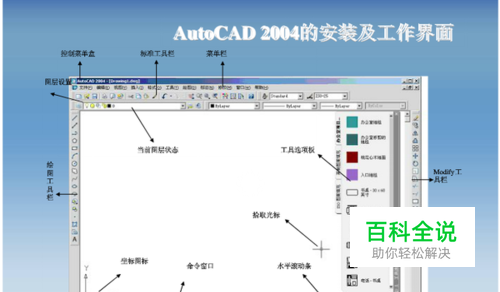

绘图cad绘图主要借助cad中绘图工具栏和modify修改工具栏中工具。（先了解就行，不用死记）绘图工具的使用过程中，结合状态栏的辅助操作，可以更快的完成图纸的制作。一般常用的状态有正交，极轴，对象捕捉。其他不常用就不一一介绍了。正交：用于直线的绘制，复制移动的垂直或水平方向的移动。再不需要时可取消。极轴：有助交点终止处的绘图。也可用于直线的绘制。对象捕捉：主要是对交点处或中心点的捕捉显示。完成各种绘图用具的教学，会是一种比较枯燥的工作。要一一讲解起来既费时又费力，感觉完全没有必要。所以我先讲解几个常用工具操作，然后根据相近相通原理，撇一叶而知秋。
03

关于鼠标的应用 Cad中鼠标滚轮具有三个功能，1、转动滚轮可以放大缩小绘图界面，但不能缩小扩大绘图的实际尺寸和比例。2、单机滚轮后可做抓取工具，任意控制所要绘图地点居于中心位置。3、左单击选择操作选项，并接后续操作的进行。
04

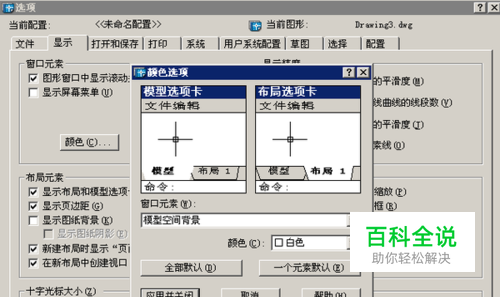

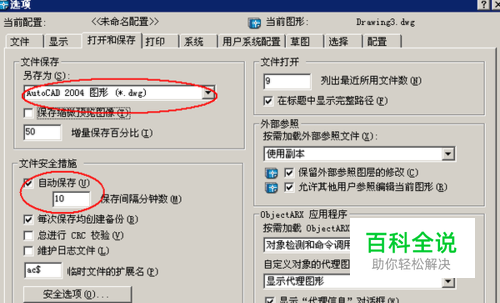

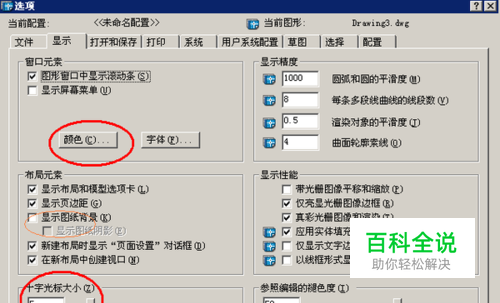

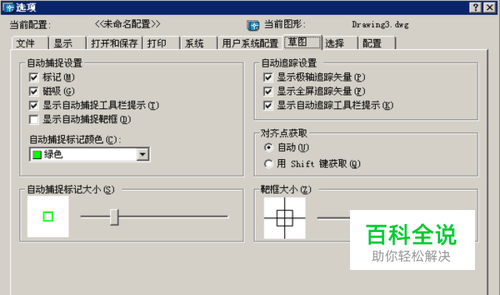

选项里的部分操作和word类似，我一般学会一个软件后，首先会了解选项里的一些操作，以方便和简化后续绘图工作中肯可能带来的不便。图①在“工具”栏里最下面打开“选项” 图②先看“显示”，标注圆圈部分需要注意，十字光标一般调到25左右比较好，“颜色”选框中可以调背景颜色，比如灰（黑）色调成白色：棕色标记处取消勾选→打开颜色复选框→ 选择“窗口元素”模型空间背景，选择“颜色”白色。图③再看“打开和保存” 解释一下：dwg是cad文件特有格式，类似doc是word特有格式，docx是word2010等高级版本特有格式等等。自动保存：可以调成5分钟。图④再看“草图”。其中好多东西虽然不用改，以后可能用的到。尤其是关于自动捕捉的设置。
