欧陆590维修技巧
欧陆590容济传动系列产品是全数字直流调速器，控制装置使用交流110V到500V的3相标准电压，适用于直流他励电动机和永磁电动机的控制。下面为大家介绍一下欧陆590容济维修的技巧与方法。
步骤/方法
- 01

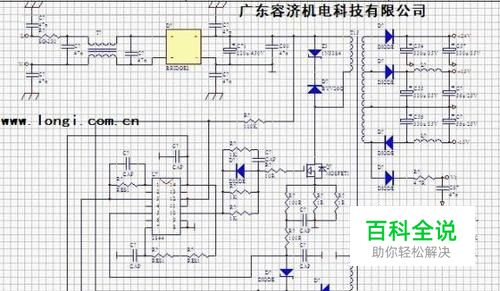

欧陆590容济电源注意事项和开关电源维修 上图为欧陆590开关电源电路图，590C的风扇一般是110伏的，两个，需要串联，很多人不注意这个细节往往把两个散热风扇的线并联了，结果造成电源短路引起误解。电源由D7和D8脚接进，220伏，需要独立供电，不象变频器只要供三相380伏就可以了，590的三相380伏一般由一个大接触器来控制供给，接触器则由电源触发板上的D5、D6脚输出信号来控制通断，590有了启动信号后大接触器才正式闭合，380伏电始供给了主回路。 上图开关电源通常由UC3844（有些规格是2844）芯片来控制，一般是启动电阻烧得比较多，另外是UC3844本身出现故障也不少，最后是反馈端的光耦也常常损坏造成输出电压偏高，其他器件烧坏的几率反而不大。UC3844的电源资料比较齐全，这里的电源结构比较通用，可以参考类似的电路分析来掌握这个电源电路原理。
- 02

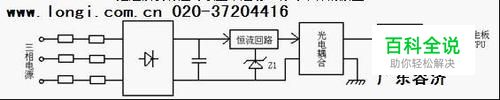

欧陆590容济传感检测类故障 590有过压、过热、过流、三相失败、励磁失败等传感检测类报警，下边是三相失败检测的示意图， 三相失败报警检测电路图 它的原理是，三相电经过三个保险后，再给电阻降压、电容滤波、恒流、光电耦合隔离后，然后送给比较器，比较器比较后的信号直接送到主板CPU，一般都是恒流回路出现问题引起这类型报警。
- 03

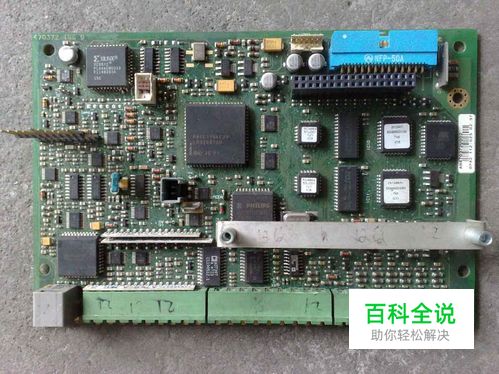

欧陆590容济主板维修 如果出现丢失脉冲报警、过流报警、校验报警等，基本上都可以确定的CPU主板的问题。主板上元件比较多，一般人全部掌控所有的电路比较困难，不过590有个诊断菜单可以用上，通过诊断菜单可以单独观察各个I/O口和模拟输入输入端口的状态，从而判断出实际的问题点在什么地方，然后通过大规模更换该地方的元件去实现修复，同时诊断菜单可以看到内部状态变量的当前值，这也有助于实现总体的故障方向判断。
