灌注桩系是指在工程现场通过机械钻孔、钢管挤土或人力挖掘等手段在地基土中形成桩孔，并在其内放置钢筋笼、灌注混凝土而做成的桩，依照成孔方法不同，灌注桩又可分为沉管灌注桩、钻孔灌注桩和挖孔灌注桩等几类。

操作方法

01

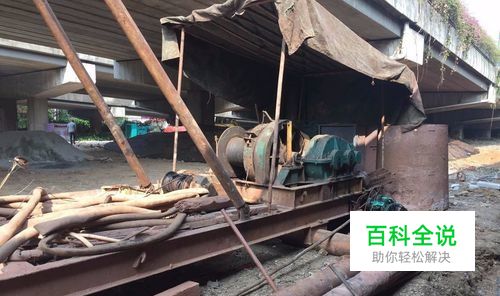

(1)施工准备施工准备包括：选择钻机、钻具、场地布置等。钻机是钻孔灌注桩施工的主要设备，可根据地质情况和各种钻孔机的应用条件来选择。
02

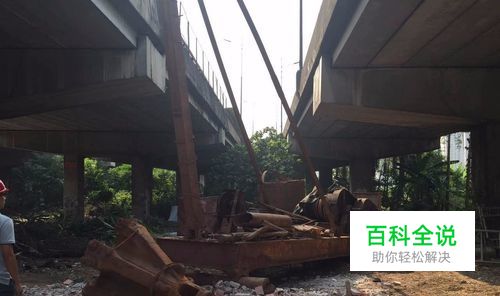

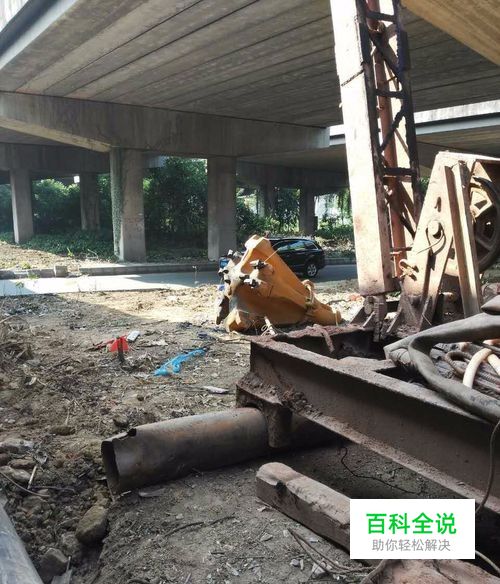

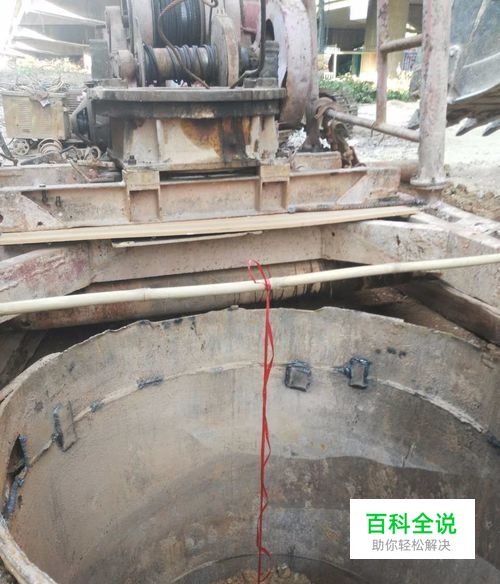

(2)钻孔机的安装与定位安装钻孔机的基础如果不稳定，施工中易产生钻孔机倾斜、桩倾斜和桩偏心等不良影响，因此要求安装地基稳固。对地层较软和有坡度的地基，可用推土机推平，再垫上钢板或枕木加固。为防止桩位不准，施工中很重要的是定好中心位置和正确的安装钻孔机，对有钻塔的钻孔机，先利用钻机的动力与附近的地笼配合，将钻杆移动大致定位，再用千斤顶将机架顶起，准确定位，使起重滑轮、钻头或固定钻杆的卡孔与护筒中心在一垂线上，以保证钻机的垂直度。钻机位置的偏差不大于2cm。对准桩位后，用枕木垫平钻机横梁，并在塔顶对称于钻机轴线上拉上缆风绳。
03

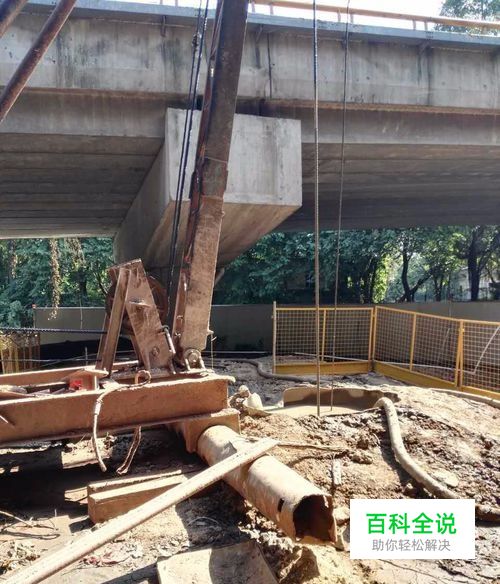

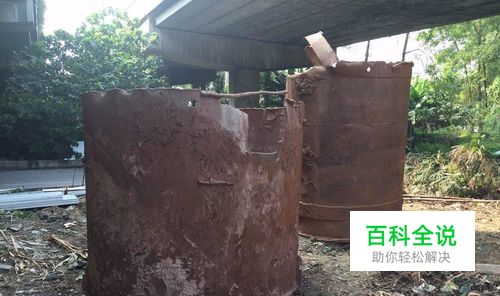

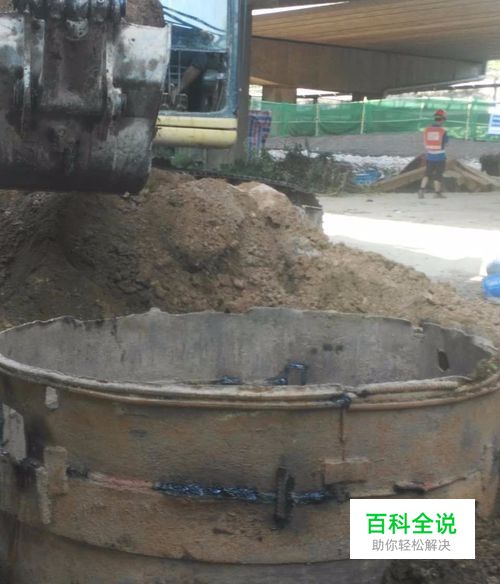

(3)埋设护筒钻孔成败的关键是防止孔壁坍塌。当钻孔较深时，在地下水位以下的孔壁土在静水压力下会向孔内坍塌、甚至发生流砂现象。钻孔内若能保持比地下水位高的水头，增加孔内静水压力，能为孔壁平衡孔外地下水压力或者加大孔内向水力、防止坍孔。护筒除起到这个作用外，同时还有隔离地表水、保护孔口地面、固定桩孔位置和钻头导向作用等。制作护筒的材料有木、钢、钢筋混凝土三种。护筒要求坚固耐用，不漏水，其内径应比钻孔直径大（旋转钻约大20cm，潜水钻、冲击或冲抓锥约大40cm），每节长度约2~3m。一般常用钢护筒。
04

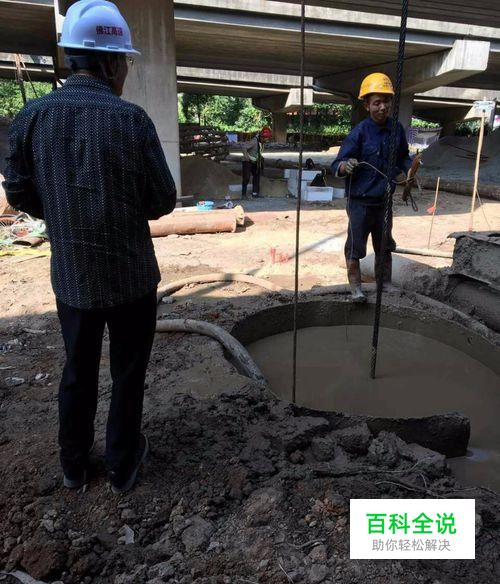

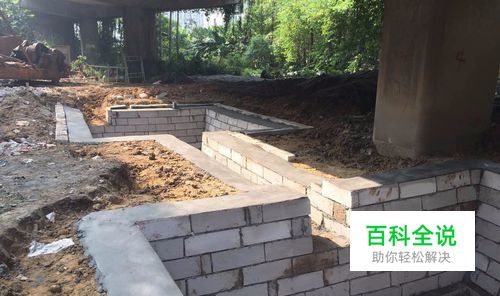

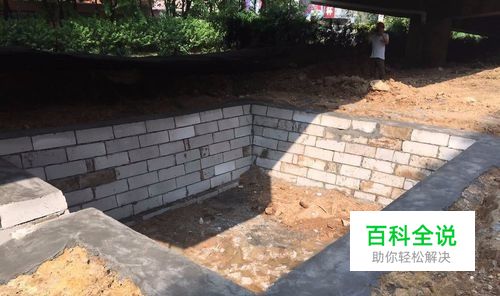

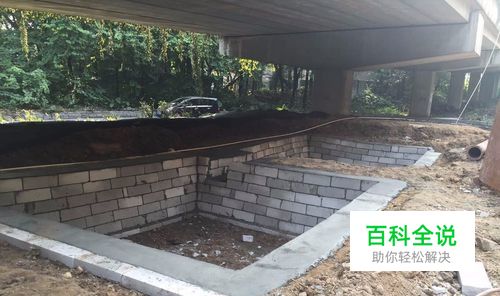

(4)泥浆制备钻孔泥浆由水、粘土(膨润土)和添加剂组成。具有浮悬钻渣、冷却钻头、润滑钻具，增大静水压力，并在孔壁形成泥皮，隔断孔内外渗流，防止坍孔的作用。调制的钻孔泥浆及经过循环净化的泥浆，应根据钻孔方法和地层情况来确定泥浆稠度，泥浆稠度应视地层变化或操作要求机动掌握，泥浆太稀，排渣能力小、护壁效果差；泥浆太稠会削弱钻头冲击功能，降低钻进速度。
05

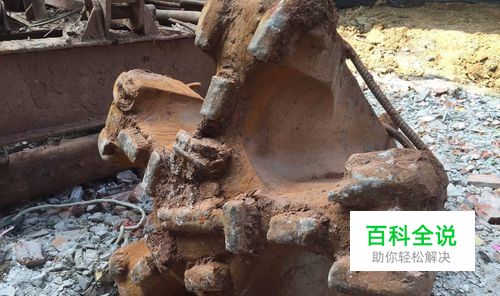

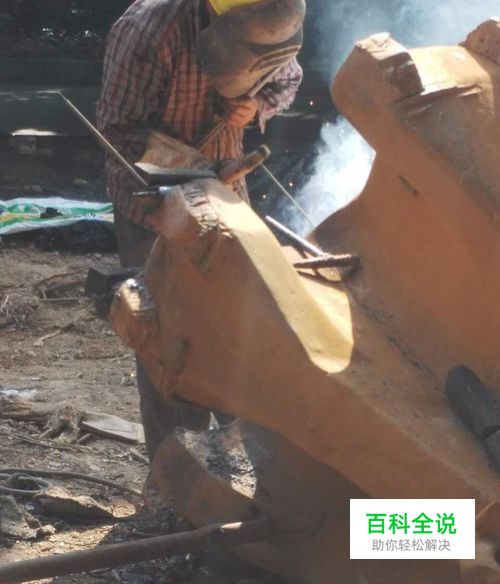

(5)钻孔钻孔是一道关键工序，在施工中必须严格按照操作要求进行，才能保证成孔质量，首先要注意开孔质量，为此必须对好中线及垂直度，并压好护筒。在施工中要注意不断添加泥浆和抽渣(冲击式用)，还要随时检查成孔是否有偏斜现象。采用冲击式或冲抓式钻机施工时，附近土层因受到震动而影响邻孔的稳固。所以钻好的孔应及时清孔，下放钢筋笼和灌注水下混凝土。钻孔的顺序也应该事先规划好，既要保证下一个桩孔的施工不影响上一个桩孔，又要使钻机的移动距离不要过远和相互干扰。
06

(6)清孔钻孔的深度、直径、位置和孔形直接关系到成桩质量与桩身曲直。为此，除了钻孔过程中密切观测监督外，在钻孔达到设计要求深度后，应对孔深、孔位、孔形、孔径等进行检查。在终孔检查完全符合设计要求时，应立即进行孔底清理，避免隔时过长以致泥浆沉淀，引起钻孔坍塌。对于摩擦桩当孔壁容易坍塌时，要求在灌注水下混凝土前沉渣厚度不大于30cm；当孔壁不易坍塌时，不大于20cm。对于柱桩，要求在射水或射风前，沉渣厚度不大于5cm。清孔方法是使用的钻机不同而灵活应用。通常可采用正循环旋转钻机、反循环旋转机真空吸泥机以及抽渣筒等清孔。其中用吸泥机清孔，所需设备不多，操作方便，清孔也较彻底，但在不稳定土层中应慎重使用。其原理就是用压缩机产生的高压空气吹入吸泥机管道内将泥渣吹出。
07

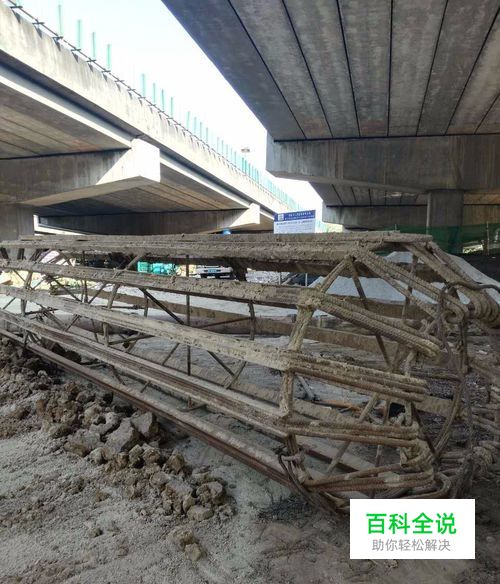

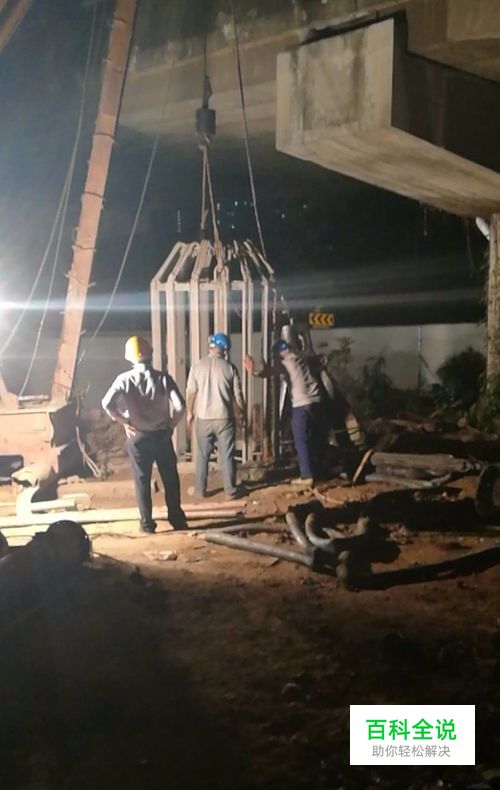

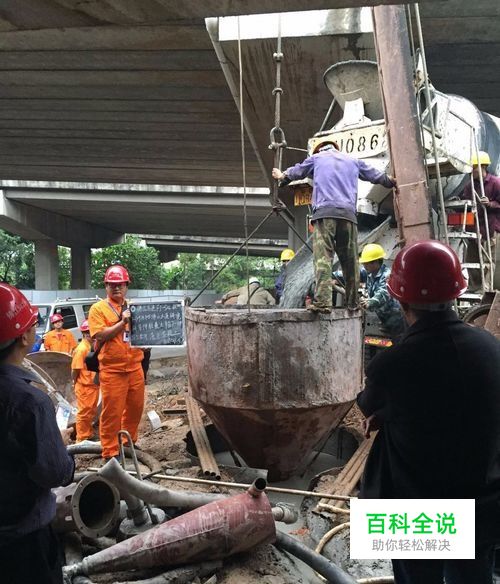

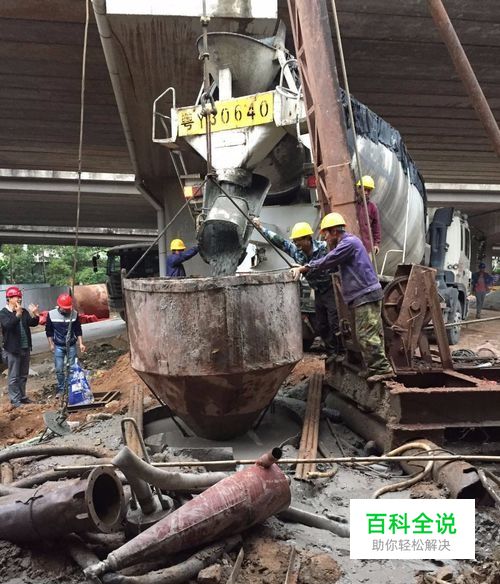

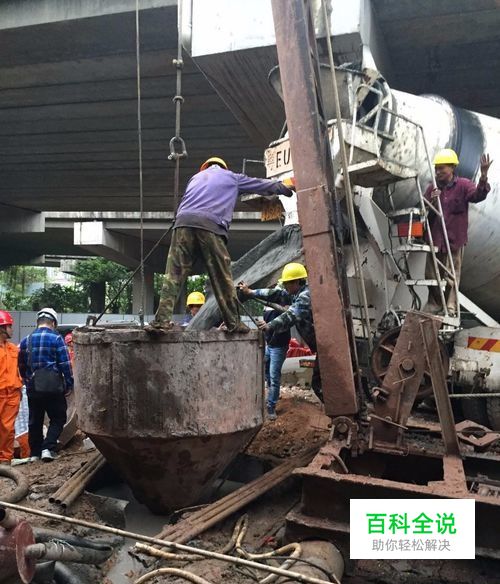

(7)灌注水下混凝土清完孔之后，就可将预制的钢筋笼垂直吊放到孔内，定位后要加以固定，然后用导管灌注混凝土，灌注时混凝土不要中断，否则易出现断桩现象。
