UG10.0教程：[73]UG10.0抽取曲线的技巧
抽取曲线是抽取零件上的边线，以来满足特殊设计的需要，线是组建曲面、实体的载体，本节UG10.0教程讲解：关于曲线的抽取技巧，欢迎学习；
操作方法
- 01

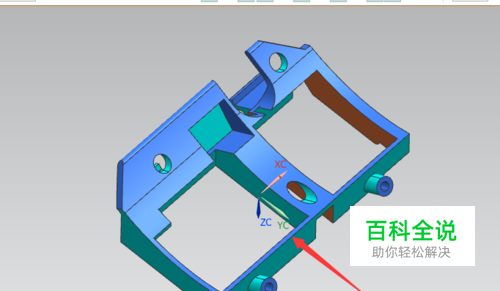

为了结省绘图的时候，就不在重新绘制图形了，直接打开一个已经绘制完成的零件图；
- 02

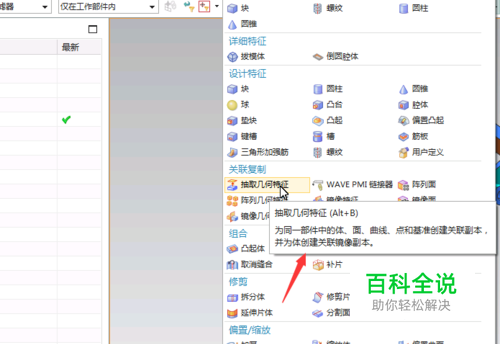

在特征选项下，找到关联复制－抽取几何体指令；
- 03

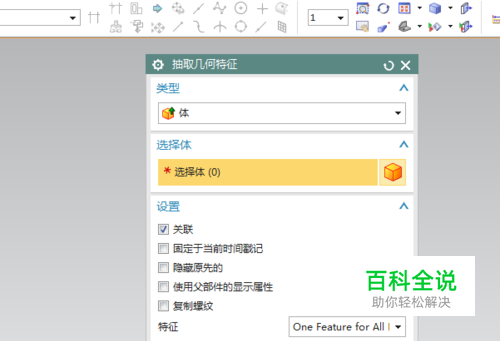

默认情况下，抽取几何体的菜单如下图；
- 04

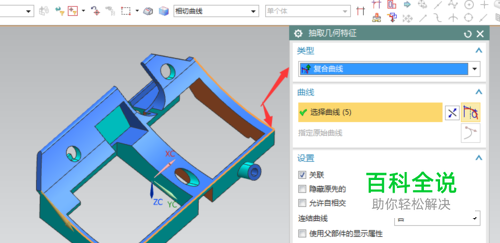

把类型切换到复合曲线选项，然后选择图形下需要抽取的零件边线；
- 05

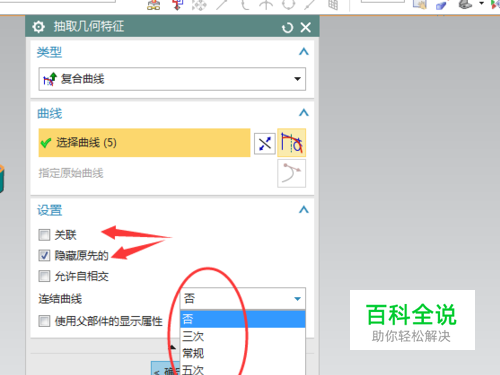

根据实际的情况来对下图的菜单进行选择，（由于我不想让投取的曲线与原边有关联，就去掉其前面的钩，对于连结曲线，有三次、五次等可选择）
- 06

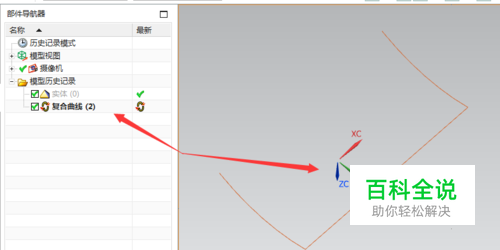

对抽取几何体执行确定后，抽取得到的曲线如下图，通过导航器，可看到其显示的为复合曲线；
