CATIA布尔运算
制作模具经常会遇到这种情况,这次简单的介绍一下,CATIA里面的布尔运算做法。
操作方法
- 01

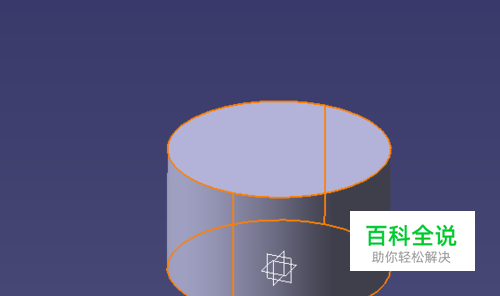

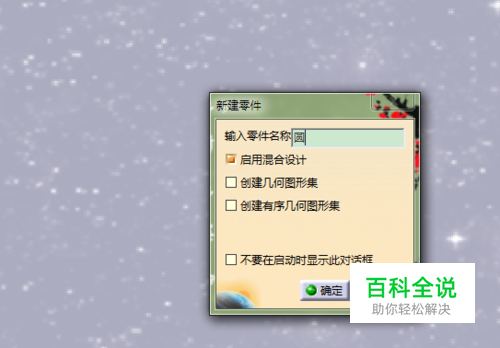

首先还是先打开CATIA文件,然后新建一个PART文件,绘制一个圆柱;
- 02

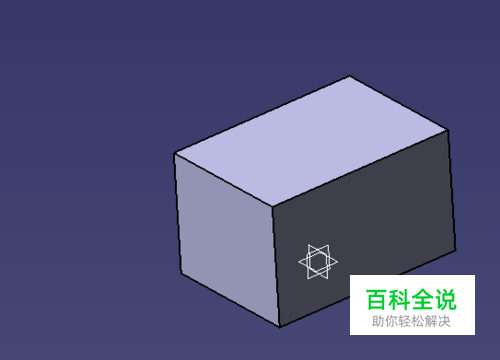

同样的方法绘制一个长方体,如图;
- 03

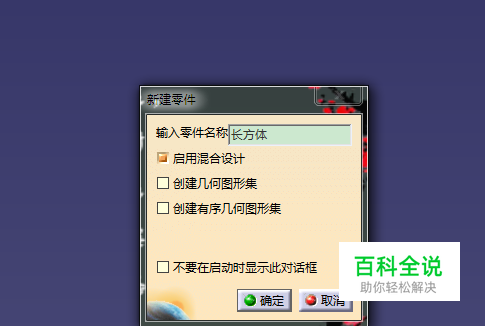

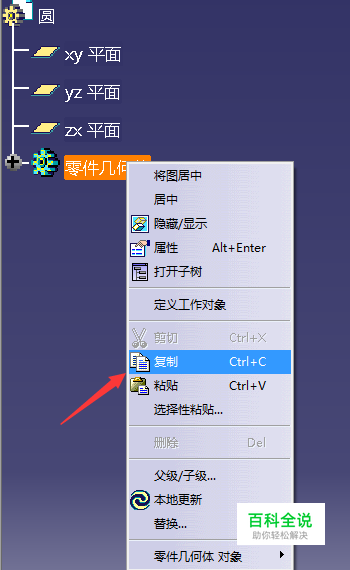

我们可以再新建一个PART文件,也可以不用建,我们这里不用建直接把圆柱复制到长方体的目录下;
- 04

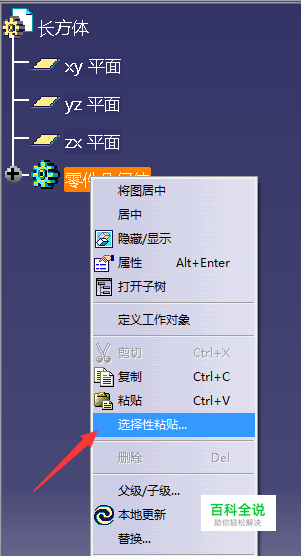

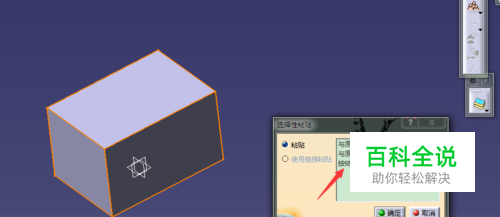

这一步需要注意的是粘贴的方式选择按结果,才能经行下一步的布尔运算;
- 05

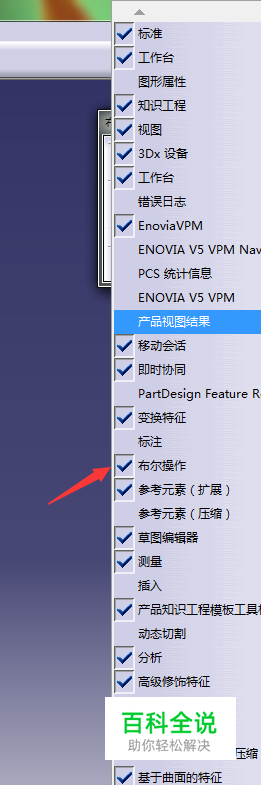

鼠标右键打开工具栏目录,勾选布尔运算;
- 06

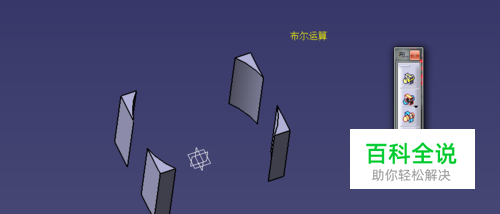

点开布尔运算目录,选择第二个带箭头的选项,里面有三中选择,我们都分别做一下看看效果;
- 07

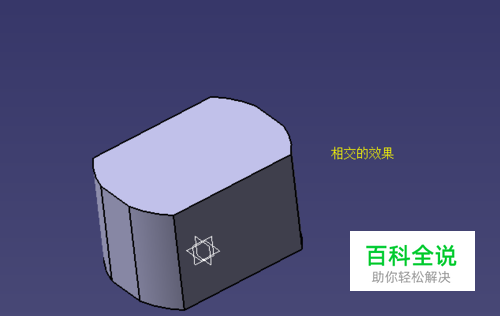

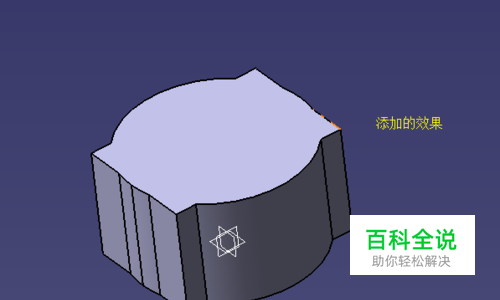

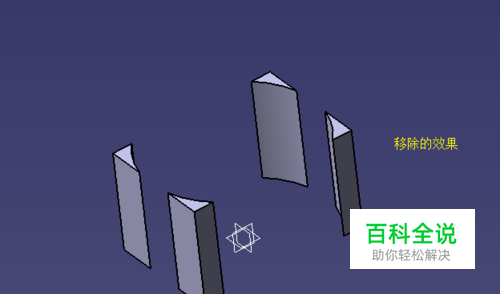

三种效果截图;
- 08
总结一下,这种的布尔运算是在PART文件下作的并不是装配体里面的布尔运算。需要注意的是需要哪种就选择哪种,越是复杂的零件,不二运算的效果越明显。
