SolidWorks如何将零件或装配体保存为中间格式?

SolidWorks创建的模型文件有时候需要用CATIA,UG,Pro/e等其它软件打开,如果模型直接保存为.sldprt或.sldasm格式是无法用其它软件打开的,这时就可以将模型保存为中间格式,以便于其它软件也能打开模型。该给大家分享SolidWorks将模型保存为中间格式文件的教程。

方法/步骤1 保存为.igs格式

  • 01

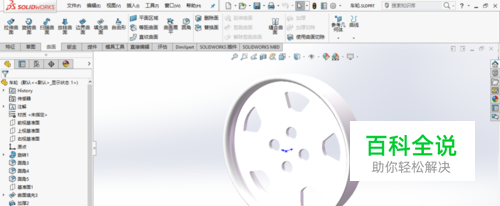

    中间格式主要有两种,分别是.igs和.stp。 SolidWorks打开车轮零件模型,模型的创建方法可参考这篇经验

  • 02

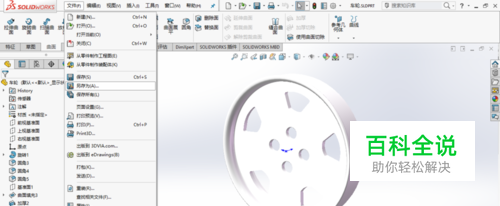

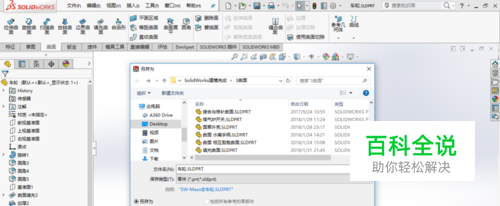

    单击“文件—另存为”命令。

  • 03

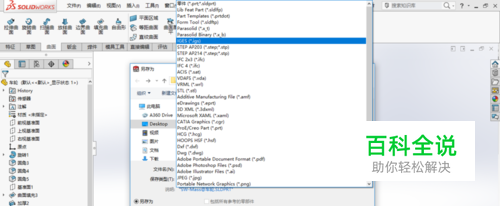

    在弹出的另存为对话框中,选择保存类型为“IGES(*.igs)”。

  • 04

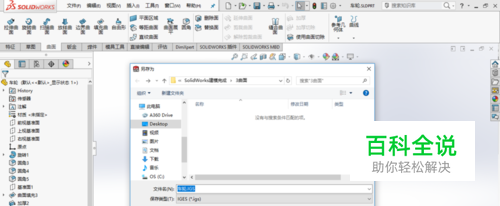

    单击保存,完成模型到.igs中间格式文件的保存。

方法/步骤2 保存为.stp格式

  • 01

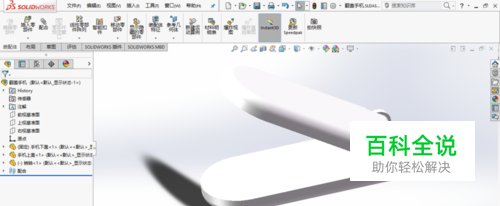

    SolidWorks打开翻盖手机装配体模型,模型的创建方法可参考这篇经验

  • 02

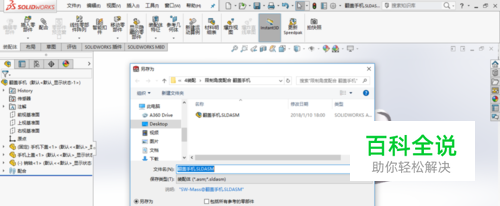

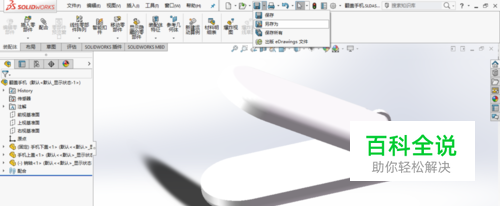

    单击另存为命令。

  • 03

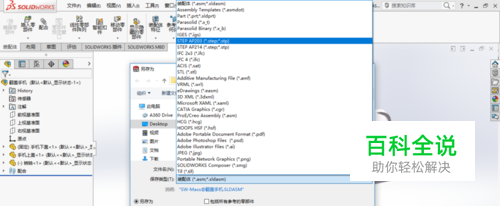

    在弹出的另存为对话框中,选择保存类型为“STEP AP203(*.step;*.stp)”。

  • 04

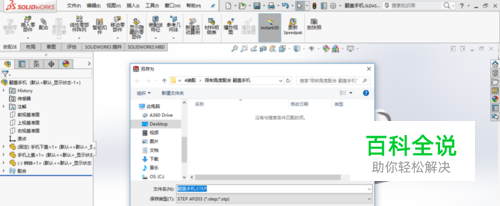

    单击保存,完成模型到.stp中间格式文件的保存。
