怎么在CAD中快速标志公差？
先lisp编程，加载后，利用一个快捷键DC标注尺寸及公差！
操作方法
- 01

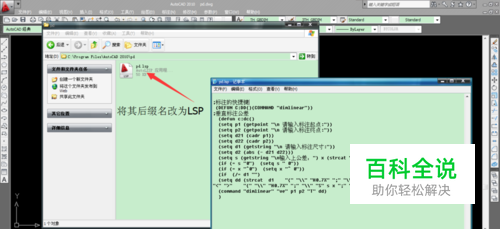

将下列字符复制到一个新建文本文档中，保存，并将文本文档后缀名更改为LSP，并将这个文件移动到AUTOCAD子目录下； 字符： ;标注的快捷键 (DEFUN C:DD()(COMMAND "dimlinear")) ;垂直标注公差 (defun c:dc() (setq p1 (getpoint "\n 请输入标注起点:")) (setq p2 (getpoint "\n 请输入标注终点:")) (setq d21 (cadr p1)) (setq d22 (cadr p2)) (setq d1 (getstring "\n 请输入标注尺寸:")) (setq d2 (abs (- d21 d22))) (setq s (getstring "\n输入上公差：") x (strcat "^" (getstring "\n输入下公差："))) (if (= s "0") (setq s " 0")) (if (= x "^0") (setq x "^ 0")) (if (/= d1 "") (setq dd (strcat d1 "{" "\\" "H0.7X" ";" "\\" "S" s x ";" "}" )) (setq dd (strcat "<" ">" "{" "\\" "H0.7X" ";" "\\" "S" s x ";" "}" ))) (command "dimlinear" "ve" p1 p2 "T" dd) )
- 02

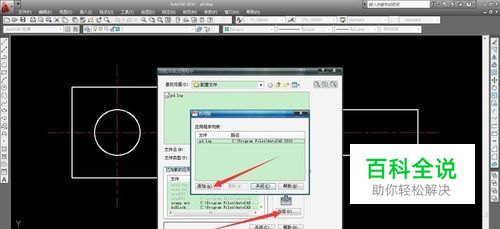

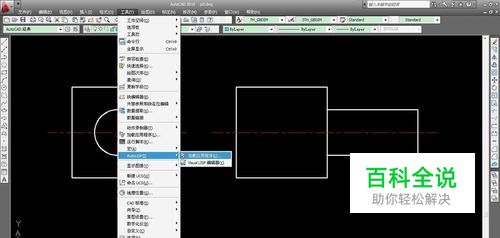

按图加载lisp文件；
- 03

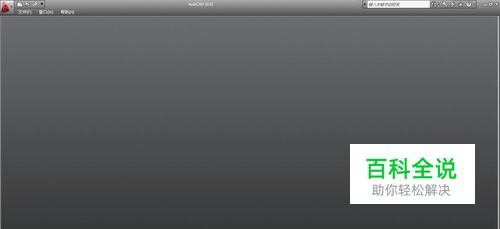

重启AUTOCAD；
- 04

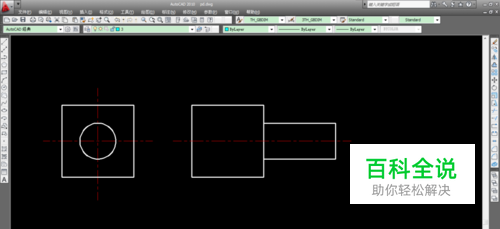

标注步骤： 1、输入快捷键DC；
- 05

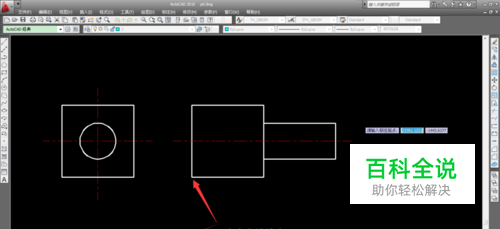

标注步骤： 2、点击标注起点；
- 06

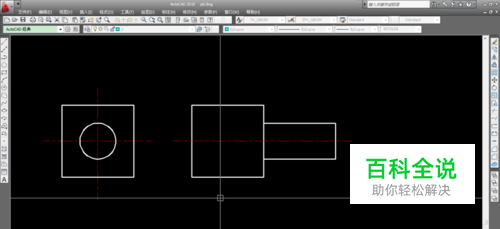

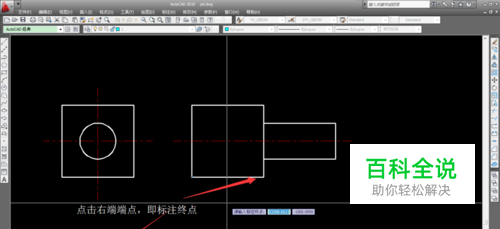

标注步骤： 3、点击标注终点；
- 07

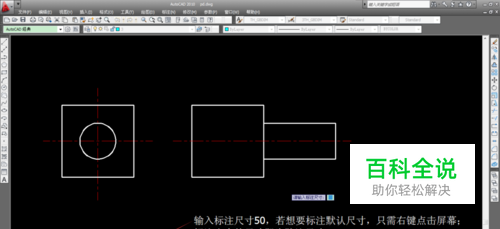

标注步骤： 4、输入标注尺寸，（若要标注的尺寸为默认尺寸，可右键点击屏幕进入下一步）
- 08
标注步骤： 5、输入上公差；
- 09

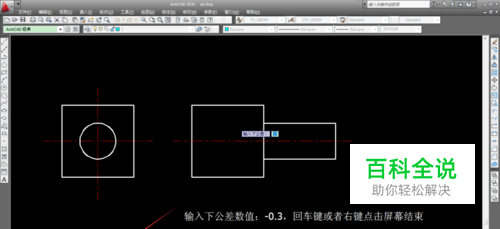

标注步骤： 6、输入下公差；
- 10

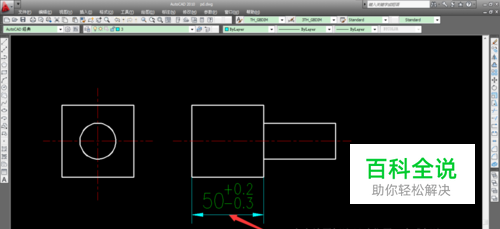

标注步骤： 7、摆放尺寸；完成标注。
